AT89C2051在点钞机外接显示屏中的应用
发布时间：2010-7-27 12:50
发布者：lavida

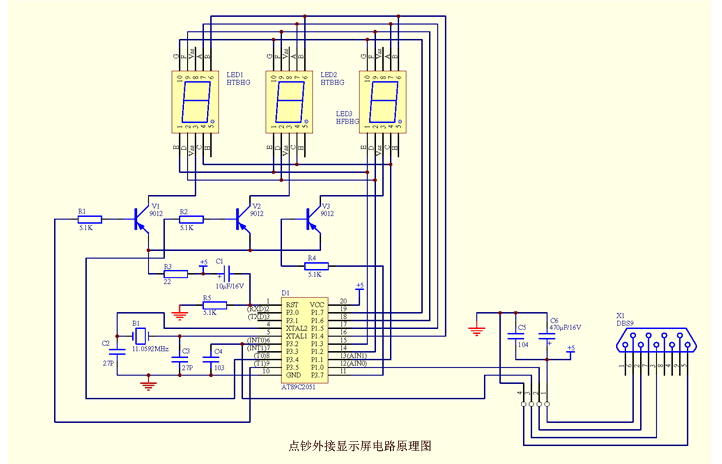

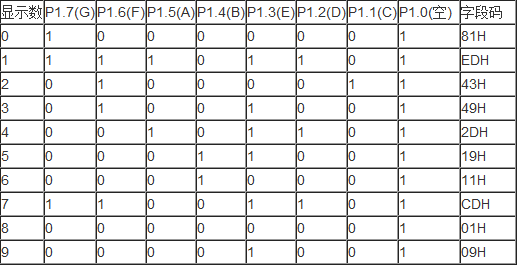

从图上可以清楚的看出：点钞机的外接显示屏主要由单片机Atmel公司生产的AT89C2051、三只七段共阳数码管LED1"LED3、晶体三极管V1"V3和相应的电阻电容及插头所组成。  大家知道，LED数码管是由发光二极管作为显示字段的数码型显示器件。在数码管显示器中，一般情况下都采用动态扫描式显示方式。所谓扫描式，就是当有多个七段（带小数点的为八段）显示器要显示时，将其各个对应引脚接在一起，也就是说，所有的a段接在一起，b段也接在一起，依此类推。而利用各七段显示器的共阳（或共阴）极来确定哪一个七段显示器要显示。这样做的目的有二：（1）省电；（2）节省输出端口。 本电路利用89C2051的端口与数码的笔段接法为： P1.1-->C; P1.2-->D; P1.3-->E; P1.4-->B; P1.5-->A; P1.6-->F; P1.7-->G ，且三只数码管的笔段a"g又是并联在一起的。数码管的公共端com分别由 P3.5-->V1; P3.4-->V2; P3.7-->V3 进行控制。 这里顺利说明下，不知大家是否看出，无论是段码还是公共端都没有按相应引脚顺序来接，这是为什么？在实际应用中，经常会有这种接法，这就是我们通常所说的“硬件加密”法。 P1口是一8位双向I/O口，口引脚P1.2"P1.7提供内部上拉电阻。P1.0和P1.2要求外上接电阻。尤其是P1.0这个上接电阻接在了点钞机的主控板上，若要单独使用这个显示器，不要忘了加只5.1K的上接电阻。 工作原理说明如下： 1. 欲使LED1显示器亮，需使V1导通，即P3.5=0，同理LED2欲亮时，P3.4=0。 2. 由于共享a"g引脚，因此一次只能导通一个晶体管，否则会同时显示相同的数字。 3. 利用视觉暂留原理，V1"V3导通频率16次/秒以上，注意频率太低数字会闪烁，频率太高数字会模糊变暗。 4. 显示数字时，须先送FFH到P1口关闭LED，再送显示码，否则容易造成视觉干拢。 5. R3为限流电阻。 通过对LED数码管显示原理的了解，再明确一下点钞机外接显示器的功能，你到银行存过款吗？当你将钱交给营业员后，她就会将钱放入点钞机，一是为了点数，二是为了鉴别钞票的真伪。同时在柜台上会有一个显示器，使你也能看到你的钱币的张数。这个显示器就是点钞机的外接显示器，它显示的数字与点钞机是同步的，清点完之后，数字会一直保持，待下一次清点时，它会自动复位，从零开始进行累加。 数码管的显示原理和点钞机外接显示器的基本功能搞清楚之后，下面我们就开始编写程序。 外接显示器共阳LED数码管显示段编码
点钞机外接显示屏的汇编程如下： ;* ====================================================== * ;* 华信单片机工作室 卢先生 ;* 整理验证日期: 2002/09/23 ;---------------------------------------------------------- ;* 标题：点钞机外接显示屏，程序名：File = WJD961_4.ASM ;* 描述: 采用AT89C2051芯片,晶振频率:11.0592MHz。 ;* 初始状态数码管个位显示"0",最大计数范围: 999。 ;* =======================================================* LED1 BIT P3.5 ;百位(定义数码管公共端) LED2 BIT P3.4 ;十位 LED3 BIT P3.7 ;个位 JSQ0 DATA 50H ;脉冲计数单元高字节 JSQ1 DATA 51H ;脉冲计数单元低字节 LED01 DATA 3AH ;显示段码缓存器(百位) LED02 DATA 3BH ;十位 LED03 DATA 3CH ;个位 R31 DATA 1FH ;* =======================================================* ORG 0000H AJMP START ;复位转主程序 ORG 0003H ;INT0的入口地址 AJMP INT0_P32 ;* ------------------------------------------------------ * ; 主程序0030H单元开始 ;* ------------------------------------------------------ * ORG 0030H ;跳过中断向量区 START: MOV R0,#7FH CLR A DEL1: MOV @R0,A ;预使用单元清0 DJNZ R0,DEL1 MAIN: MOV SP,#60H ;60H为栈顶位置初值 SETB IT0 ;置INT0为边沿触发方式 MOV IP,#00000001B ;置INT0为高优先级中断 MOV IE,#10000001B ;INT0开中 MOV JSQ0,#0 ;计数单元清0 MOV JSQ1,#0 CLR P1.0 ;注意在软件模拟调试时,P1.0由于没有接外部上拉电阻, ;拉低后就无法拉高.为了调试方便可选取89C51进调试 ;*--------------------------------------------------------* DIR0_0:JB P1.0,DIR0_01 ;当点钞机已复位,但未放入纸币,所以未中断 MOV R31,#28 ACALL DELAY2 ;延时1ms,去抖动 JB P1.0,DIR0_01 SETB P1.0 MOV JSQ0,#0 ;复位信正确,计数单元清0 MOV JSQ1,#0 ACALL HB2 ;将16进制数转换为BCD码 ACALL THIF0 ;调用转换显示值子程序 DIR0_01: MOV A,LED01 ;当十位,百位数=0时,将其屏蔽 CJNE A,#81H,DIR0_02 MOV LED01,#0FFH MOV A,LED02 CJNE A,#81H,DIR0_02 MOV LED02,#0FFH DIR0_02: SETB LED1 ;LED1位显示停 MOV P1,LED03 ;读个位段码 CLR LED3 ;LED1个位显示 MOV R31,#42 ACALL DELAY2 ;延时2ms SETB LED3 ;LED1位显示停 MOV P1,LED02 ;读十位段码 CLR LED2 ;LED2十位显示 MOV R31,#42 ACALL DELAY2 SETB LED2 ;LED2十位显示停 MOV P1,LED01 ;读百位段码 CLR LED1 ;LED1百位显示 MOV R31,#42 ACALL DELAY2 AJMP DIR0_0 ;不断循环显示,并等待中断 ;* =======================================================* ;计数复位时,点钞机主程序会先给出一个复位信号,并持续一段时间, ;接着给出计数脉冲 INT0_P32: PUSH ACC ;保护现场 PUSH DPH PUSH DPL JB P1.0,INT0_01 ;当点钞机 MOV R31,#28 ACALL DELAY2 ;延时1ms,去抖动 JB P1.0,INT0_01 SETB P1.0 ;清除复位信号 MOV JSQ0,#0 ;复位信正确,计数单元清0 MOV JSQ1,#0 INT0_01: MOV A,JSQ1 ;低字节计数单元加1 INC A MOV JSQ1,A JNZ INT0_02 INC JSQ0 ;当有进位时,高字节单元加1 INT0_02: ACALL HB2 ;将16进制数转换为BCD码 ACALL THIF0 ;调用转换显示值子程序 POP DPL ;恢复现场 POP DPH POP ACC RETI ;中断返回 ;* =======================================================* ;* 双字节十六进制整数转换成双字节ＢＣＤ码整数 ;入口条件：待转换的双字节十六进制整数在R6、R7中。 ;出口信息：转换后的三字节ＢＣＤ码整数在R3、R4、R5中。 ;影响资源：PSW、A、R2～R7堆栈需求： ２字节 ;* =======================================================* HB2: MOV R6,JSQ0 ;高字节单元送入R6 MOV R7,JSQ1 ;低字节单元送入R7 CLR A ;BCD码初始化 MOV R3,A MOV R4,A MOV R5,A MOV R2,#10H ;转换双字节十六进制整数 HB3: MOV A,R7 ;从高端移出待转换数的一位到CY中 RLC A MOV R7,A MOV A,R6 RLC A MOV R6,A MOV A,R5 ;BCD码带进位自身相加,相当于乘2 ADDC A,R5 DA A ;十进制调整 MOV R5,A MOV A,R4 ADDC A,R4 DA A MOV R4,A MOV A,R3 ADDC A,R3 MOV R3,A ;双字节十六进制数的万位数不超过6,不用调整 DJNZ R2,HB3 ;处理完16bit RET ;* =======================================================* ;* 将BCD码解压后,转换为十进制显示符 ;* =======================================================* THIF0: ;将压缩BCD码解压(因最大数为999,所以[R3]=0) MOV A,R5 ;取数据 ANL A,#0FH ;屏蔽高4位,取出低4位 MOV 32H,A ;存个位 MOV A,R5 SWAP A ;交换 ANL A,#0FH MOV 31H,A ;存十位 MOV A,R4 ;取数据 ANL A,#0FH ;屏蔽高4位,取出低4位 MOV 30H,A ;存百位 ;* 将BCD转换为十进制显示符 MOV DPTR,#TABD ;置数码表首址 MOV R0,#30H ;置显示数首址 MOV R1,#LED01 ;置字段码暂存器首址 MOV R2,#03H ;置循环数 THIF1: MOV A,@R0 ;取显示数 MOVC A,@A+DPTR ;读字段码 MOV @R1,A ;存字段码 INC R0 ;修改显示数地址 INC R1 ;修改字段码暂存器地址 DJNZ R2,THIF1 ;判断循环是否结束 RET TABD: DB 81H,0EDH,43H,49H,2DH,19H ;共阳字段表,0～5显示符 DB 11H,0CDH,01H,09H ;6～9显示符 ;* =======================================================* ;* 延时子程序 DELAY2: L2: PUSH R31 L3: DJNZ R31,L3 POP R31 DJNZ R31,L2 RET END ;* =======================================================* |
