例说FPGA连载26：AV视频采集子板设计

特权同学，版权所有

配套例程和更多资料下载链接：

http://pan.baidu.com/s/1c0nf6Qc

SF-AV子板的实物照片如图2.45所示。

图2.45 SF-AV子板实物照片

SF-AV子板板载的ADV7180芯片是一颗AV解码芯片，该芯片能够自动检测并转换标准的AV电视信号，包括NTSC、PAL和SECAM等制式。该芯片输出的数字信号接口为标准的ITU-R BT.656协议。

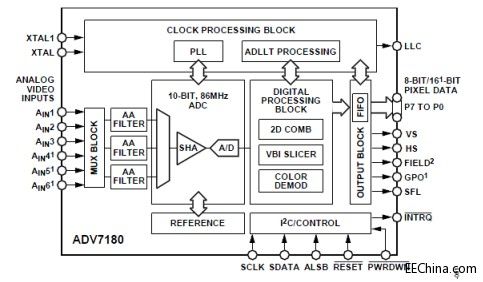

图2.46 ADV7180芯片内部功能框图

SF-AV子板的主要接口定义如表2.7所示。

表2.7 SF-AV子板连接引脚定义

名称	位置	功能描述
SDA	P3-5	IIC配置数据信号。
SCL	P3-8	IIC配置时钟信号。
RESET_N	P3-6	复位信号，低电平有效。
VSY	P3-7	ITU-R BT.656接口场同步信号。
HSY	P3-10	ITU-R BT.656接口行同步信号。
LLC	P3-28	ITU-R BT.656接口时钟信号。
D0	P3-19	ITU-R BT.656接口数据总线。
D1	P3-17	ITU-R BT.656接口数据总线。
D2	P3-16	ITU-R BT.656接口数据总线。
D3	P3-13	ITU-R BT.656接口数据总线。
D4	P3-14	ITU-R BT.656接口数据总线。
D5	P3-11	ITU-R BT.656接口数据总线。
D6	P3-12	ITU-R BT.656接口数据总线。
D7	P3-9	ITU-R BT.656接口数据总线。
