例说FPGA连载25:CMOS摄像头子板设计

发布时间:2016-8-27 17:42    发布者:rousong1989
例说FPGA连载25CMOS摄像头子板设计
特权同学,版权所有
配套例程和更多资料下载链接:
http://pan.baidu.com/s/1c0nf6Qc
SF-MT9D111子板的实物照片如图2.43所示。
2.43 SF-MT9D111子板实物照片
SF-MT9D111子板上板载美光的CMOS摄像头MT9D111,它是美光的一款在单芯片系统上集成了一个先进的200万像素图像传感器和功能强大的图像处理技术芯片。单芯片系统中的自动特性可以调整各种参数,以便在各种光照条件下拍摄到优质图像。MT9D111也可以简化设计工程师的工作,因为所有的处理功能、内存以及与镜头的接口都集成在一个单传感器处理芯片上。 MT9D111是一颗1/3英寸、200万像素的CMOS图像传感器,它自带有集成的先进相机系统。此相机系统包含一个复杂的图像流处理器(IFP)、一个实时JPEG编码器、一个集成的微控制器、闪光控制、自动聚焦、光学缩放以及机械快门。整个系统级芯片(SoC)可以在低照度条件下具备卓越的性能,同时功耗很低。MT9D111的内部功能框图如图2.44所示。

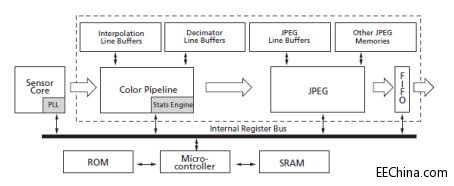

2.44 MT9D111芯片内部功能框图
SF-MT9D111子板的主要接口定义如表2.6所示。
2.6 SF-MT9D111子板连接引脚定义
名称
位置
功能描述
SCL
P1-7
IIC配置时钟信号。
SDA
P1-8
IIC配置数据信号。
PCLK
P1-11
视频输出时钟同步信号。
VSYNC
P1-13
视频输出场同步信号。
HSYNC
P1-14
视频输出行同步信号。
MCLK
P1-16
MT9D111的时钟输入。
VD0
P1-24
视频输出数据总线
VD1
P1-23
视频输出数据总线。
VD2
P1-22
视频输出数据总线。
VD3
P1-21
视频输出数据总线。
VD4
P1-20
视频输出数据总线。
VD5
P1-19
视频输出数据总线。
VD6
P1-18
视频输出数据总线。
VD7
P1-17
视频输出数据总线。
