国内一行业知名人士要用stm32来开发一个产品，准备将这个产品的开发的过程记录下来。

手里有与一个某宝上淘来的stm32开发板，控制器IC的型号为stm32f103vet6 ,由于ST公司推出的产品众多，

而且每个产品的名字都比较长，不是很容易记忆，作为开发者也没有必要去记住每个型号的特征。

所以我去ST的官网上查询到以下的信息。





显然 根据名字，我们的产品的主控制器型号就是stm32F1系列中一个。

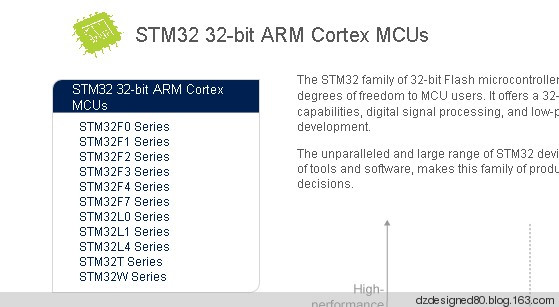

当然，有F1系列，当然就有F0系列，F2系列，F3系列，F4系列，不行你看





可以看到，st公司的产品线极为丰富。根据名字的不同，对应的是不同的内核架构。

因为我们使用的stm103vet6是F1 系列，我们就关注这个系列，注意，临近的F2系列和F1是同样的内核，都是

CortexM3内核。

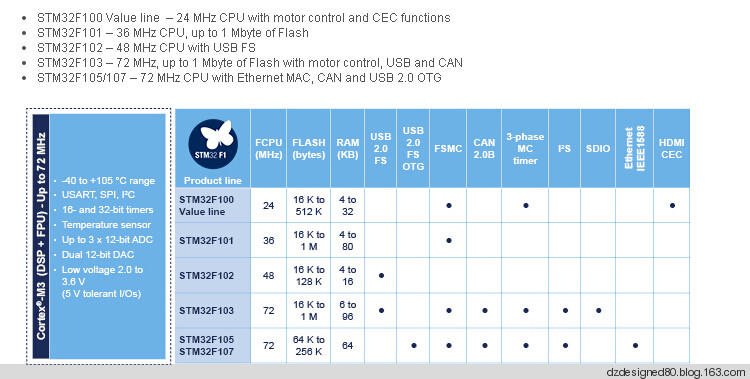

进入stm32F1系列可以看到，F1系列又进一步细分，





根据产品定位的不同，每个系列的配置状态不一样。

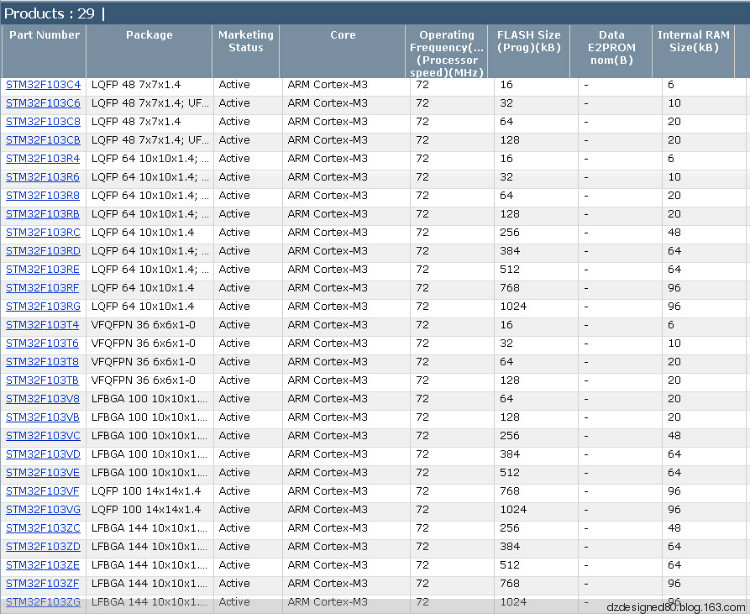

再往深一步，来看看stm32F103 系列





最低端的是stm32F103C4,16k的flash,6K RAM

最高端是stm32F103ZG 1M的flash,96k的RAM

我的开发采用的stm32103Ve,512K flash,64k的RAM，封装是LFBGA100也算当中比较高端的了。

st官方给出的命名规则里面有一条，结尾是CDE的就是高密度型的(意味着大容量的Flash)，FG就是超高密度型。

468B 结尾的就是中小密度型的。
