TI最新发布的高压隔离式栅极驱动器UCC21520好在哪里？
发布时间：2016-8-22 14:33
发布者：eechina
|
最近，德州仪器公司（TI）推出了一款高压隔离式栅极驱动器UCC21520。这是TI重要的一款加强型隔离产品，是继6月发布的业内性能最高的加强型隔离式放大器AMC1301之后的又一力作，之后TI还会发布此系列更多的产品。那么，UCC21520有何特点，优势表现在哪里呢？TI亚太区模拟产品汽车方案业务拓展总监吴渭强先生为我们做了讲解。 所谓加强型隔离产品，指的是TI公司抗压能力达到5.7KVrms的隔离产品（基本型是2.5KV~3.0KV）。UCC21520是UCC通用型家族中第一个双通道系列产品。它的最大特点就是快。快到什么程度呢？它拥有业内最快的19ns传播延迟，以及业内最紧密的低于5ns的通道至通道延迟匹配。 吴渭强强调，UCC21520最实用的优势是其快速、强大的开关驱动能力。UCC21520可提供4A的源电流和6A的反向电流。以1.8nF负载（这是一个实用的数值）的高频开关电源应用为例，UCC21520的上升时间为6ns，下降时间为7ns。与竞品数百pF负载下的相同开关速度相比，UCC21520的驱动能力要强到3倍。更短的开关时间意味着功率管更低的损耗、更高的效率和更低的发热，这对于提高功率密度、降低系统尺寸十分关键。 UCC21520的第二个优势是隔离可靠性。它采用二氧化硅膜电容隔离，拥有大于40年的长寿命和长期可靠性，可提供顶级的12.8kV浪涌防护、100V/ns以上的抗噪声性能以及集成死区时间控制，可充分保护人员和设备的安全。 UCC21520的第三个优势是通用灵活性。它允许3至18V宽范围输入电压、可编程死区时间控制、双通道与并联输出，使UCC21520成为能够用于多种应用的单体设备。宽电压输入范围让它可以接受来自MCU、DSP和外围TTL等标准的输入，从而简化设计、缩小系统尺寸。输出方面，UCC21520可以驱动各种功率管：可以驱动小功率、中电压的MOS管，大功率的IGBT或者新一代的碳化硅器件。也就是说，UCC21520一颗器件可以胜任多种应用设计，减轻了设计负担，方便了物料管理。

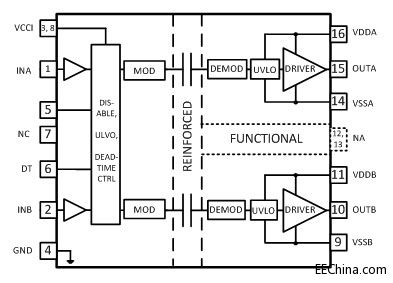

UCC21520的特性如下： •6A/4A 源电流/反向电流 •25ns传播延迟（典型值） •CMTI通常在150V/ns以上 •运行最高5MHz •5.7kV增强隔离 •1.5kV通道至通道隔离 •脉宽失真与延迟匹配典型值<1ns •3~18V宽范围输入电压与6.5~30V宽范围输出电压 •可编程重叠，连锁/延迟时间为0ns~5us •故障保护，输出电压低 •禁用与启用功能 •欠压锁定选项：5V, 8V, 12V •引脚与行业标准兼容 对于一些重要的产品和应用，TI公司都提供TIDesign参考设计，帮助用户缩短产品上市时间。此次TI为UCC21520推出了具有电流、电压和温度保护功能的增强隔离式三相逆变器参考设计TIDA-00366，该参考设计的额定功率高达10kW，使用增强隔离式双通道栅极驱动器UCC21520、增强隔离式放大器AMC1301与TMS320F28027，如下图所示。
|
