高性价比的T8 LED灯管非隔离电源方案SM7307

发布时间：2016-8-17 15:51 发布者：zmk816

我司的SM7307适用于典型的T8、T5日光灯管方案。SM7307内部集成高压功率开关管，采用BUCK拓扑结构，无需任何的补偿元件，恒流精度小于±3%；采用高压的自启动及供电专利技术，IC内部自供电，不需要外界辅助供电。
另外，SM7307的系统效率可达90%以上，具有LED负载开、短路保护等多重保护，可靠性高；而且系统BOM性价比高，是5W到18W以内LED灯具的最佳选择。

SM7307原理简介

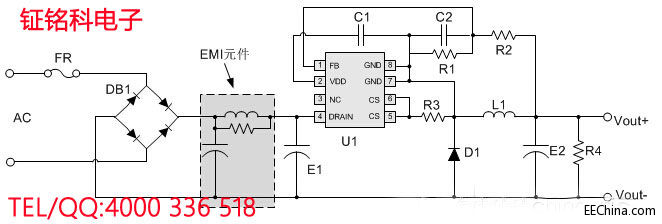

SM7307典型系统原理图如下：

   SM7307采用专利的恒流控制技术，通过电流采样端CS限制功率开关管的峰值电流，控制功率开关管的关闭；通过FB端口检测电感的电流过零点，控制开关管的开启，从而确定了流过电感的高低峰值电流值，实现了输出恒流。
   通过DRAIN端口经内部JFET对VDD电容充电，利用IC内部的稳压电路实现稳压供电。

18W（150V/120mA）T8 LED灯管方案
BOM表：
   9W到18W（VOUT：75V~150V，IOUT：120mA） T8 LED灯管方案中，驱动电源系统的典型BOM表（对应上述电路图）如下：

测试数据：
在180-264Vac输入电压范围内，本系统的恒流精度为±1.5%；系统平均转换效率大于90%，不同的输入电压和输出负载下的测试数据如下表：

PCB布线注意事项：
本系统的PCB尺寸仅为20*25mm，电路板实拍图如下：

在PCB设计时，为了保证系统的性能，需要注意以下几点：
1、IC的GND接地脚需要铺铜，可加强IC的散热；
2、尽量使主环路（电流回路）走线短，不要把FB、VDD管脚包围在主环路内；
3、系统输出电容值相同时，优选电解电容，次选贴片电容；

总结：
采用SM7307设计的T8灯管驱动电源，整体BOM成本在2.5元以下，并且很容易通过各种认证，是替换传统的T8灯管的最佳选择；同时，SM7307也适用于T5、球泡灯等多种应用。
