例说FPGA连载20:NAND Flash电路与扩展电路设计

发布时间:2016-8-15 17:10    发布者:rousong1989
例说FPGA连载20NAND Flash电路与扩展电路设计
特权同学,版权所有
配套例程和更多资料下载链接:
http://pan.baidu.com/s/1c0nf6Qc

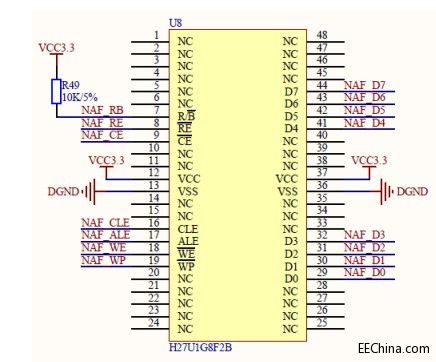

如图2.29所示,这是NAND Flash芯片的接口电路。只要NAND Flash的R/B#(Ready/Busy#)信号上拉,其他信号都连接到FPGA的I/O引脚上就好。
图2.29 NAND Flash芯片接口电路
如图2.30所示,核心板上专门留了一个LED指示灯连接到FPGA引脚上,用于板子的测试。PIN_113输出高电平LED将被导通点亮,低电平LED截止则不亮。
图2.30 连接FPGA引脚的LED驱动电路
FPGA核心板其余的I/O引脚通过3个32PIN的连接器引出。如图2.31、图2.32和图2.33所示。

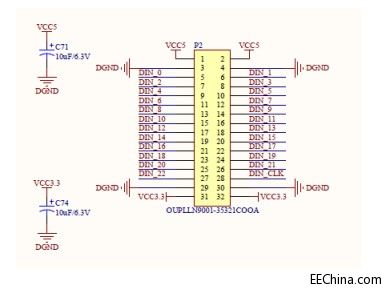

图2.31 P2插座连接电路
图2.32 P3插座连接电路
图2.33 P4插座连接电路
