STM32外围元器件选型参考方案:看了你就NB了

发布时间:2016-8-15 10:14    发布者:shthdz15
意法半导体 (STMicro Electronics) 集团于1987年6月成立,是由意大利的SGS 微电子公司和法国Thomson 半导体公司合并而成。自1999年起,ST 始终是世界十大半导体公司之一。
STM32系列产品是ST在2007年推出的基于ARM@Cortex-M内核的高性能、低成本、低功耗MCU。STM32F1系列是最早推出的一个产品系列,也是目前用的最多的一个产品系列。
本文主要讲解STM32系列MCU匹配晶振的推荐选型及注意事项等。
1.png --STM32F103
一般来说MCU需要接入一个主频和一个时钟频率,STM32F1系列也不例外。其中主频4~16MHZ居多,一般搭配常用的8MHZ晶振;时钟频率即是最常见的32.768KHZ晶振。

如图所示:

一、8MHZ的主频晶振
可供选择的范围很广泛,但是随着电子产品小型化越来越成为主流,因此电路板上提供给各位研发设计人员的空间越来越小,因此对晶振的选择也是以小体积的贴片封装为主,本文推荐两颗极具性价比的8MHZ晶振,即上海唐辉电子代理的日本KDS大真空公司推出的DSX321G和DSX320G/DSX320GE系列产品。

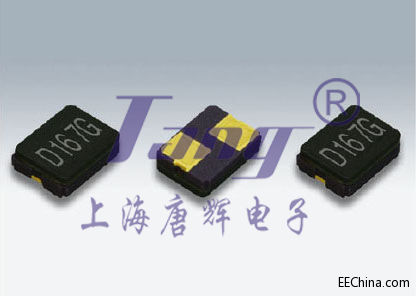

1、工业级、消费类产品用DSX321G 8MHZ ,如下图:
该型号产品封装为3.2mm*2.5mm,体积不到传统49S封装的1/5,精度可达到20PPM,工作温度达到-40—+85°C的工业级,完全能够满足客户的要求。

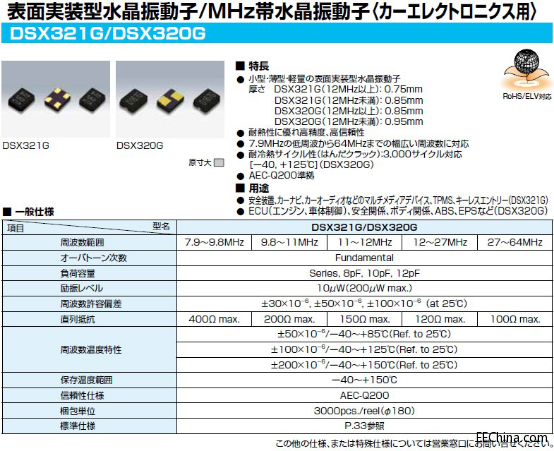

    2、汽车电子、工控类产品用DSX320G/DSX320GE,如下图:



该型号产品封装统一为3.2*2.5mm,精度可做到100ppm和50ppm,除了温度能满足客户要求的-40-+125°C、-40-+150°C外,还符合AEC-Q200标准。
二、32.768KHZ时钟晶振
STM32系列大部分产品外围匹配的32.768KHZ晶振要求低负载、低ESR值等,因此对该颗晶振的要求相当高。一旦该颗晶振的指标出现偏差,极易出现晶振起振时间慢、时间偏大、不起振等现象。本文给您推荐几颗大批量应用在STM32芯片上的时钟晶振。

    1、低负载、低ESR值产品:

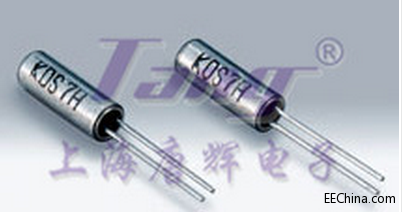

直插封装DT-26 32.768KHZ 20PPM 6PF
6 - 副本.png

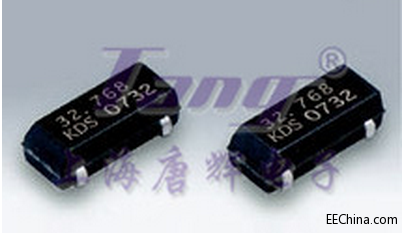

贴片封装DMX-26S 32.768KHZ 20PPM 6PF
7 - 副本.png

贴片封装NX3215SA 32.768KHZ 20PPM 6PF 日本NDK
8 - 副本.png

2、常规负载产品:
直插封装DT-26 32.768KHZ 20PPM 12.5PF


贴片封装DMX-26S 32.768KHZ 20PPM 12.5PF


贴片封装NX3215SA 32.768KHZ 20PPM 12.5PF 日本NDK


(未完,待续)
