金升阳新推出PWM信号输入型两线制调理模块
发布时间：2016-8-3 14:46
发布者：eechina
|

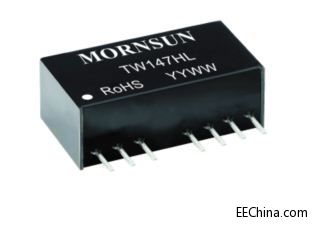

近期，金升阳新推出了一款可以实现直接采集PWM信号并转换为4~20mA电流信号的两线制信号调理模块TWxxxHL系列。 TWxxxHL系列信号调理模块通过后级电流回路馈电方式，给前级设备供电，并接收来自前级设备输出的PWM信号，经隔离后，输出4~20mA的两线制电流信号。模块内部还集成了HART信号隔离通道，可实现现场与控制室的半双工通信。
目前，市面上的同类产品均为电压信号控制环路电流方案。在实际应用中，MCU需要输出电压信号，必须通过DAC实现。即MCU若没有集成DAC的情况下，必须要额外增加一个DAC芯片。而使用金升阳PWM信号输入型的TWxxxHL系列两线制信号调理模块，可直接采用MCU I/O口输出的PWM信号，无需使用DAC芯片,简化了硬件设计，也降低了方案的总体成本。TWxxxHL采用独有的电磁隔离模式及高效能后级馈电技术，可以实现PWM信号精准隔离转换为4~20mA信号，从而与各种仪表的模拟量输入端口（如PLC、DCS系统等）相匹配。 TWxxxHL系列两线制信号调理模块还具有极小体积的封装（SIP9）和低温漂特性；输入和输出两端能够承受2KVAC的隔离电压，可广泛应用于两线制智能仪表。 产品特性： 应用于智能两线制仪表 两线制回路供电 PWM信号输入 支持HART通讯协议 高线性度(0.1% F.S.) 小体积：SIP9封装（26*9.5*12.5mm） 极低温漂：50ppm/℃（典型值） 工作温度范围：-40℃~85℃ ESD 防护(裸机±4KV) 隔离电源输出为3.3VDC/4mA 应用方案：
|
