程控测量放大器PGA电路原理图解

发布时间:2016-7-25 11:11    发布者:designapp
关键词: PGA , 程控测量放大器
程控测量放大器比测量放大器增加了模拟开关及驱动电路。增益选择开关Sl—S'l,S2—S'2,S3—S'3成对动作,每一时刻仅有一对开关闭合,当改变数字量输入编码时,则可改变闭合的开关号,选择不同的反馈电阻,相当于自动改变测量放大器中电位器R1的阻值,达到改变放大器增益的目的。

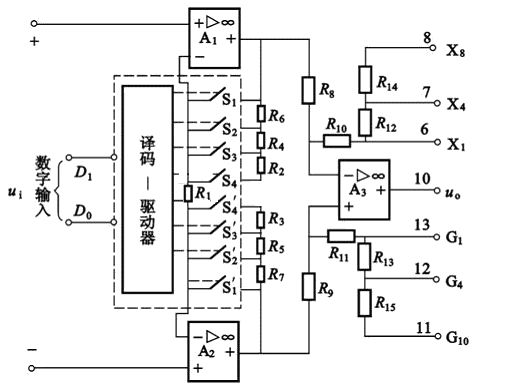

下图为集成程控测量放大器电路芯片LH0084的内部电路原理图。一方面通过接线选择运算放大器A3的反馈电阻来确定放大器的基础放大倍数,另一方面通过控制模拟开关实现放大倍数的自动控制。
