2410原理图画完,大家看看(cadence 16.2) [复制链接]

changyongid (离线)
积分
35412
帖子
150
发表于 2009-8-18 22:20:17 |显示全部楼层
关键词: cadence , 图画 , 原理
剩下封装没有填,这个不知道咋末办。许多封装都不知道怎么弄。。呵。。搞得头大了
原理图检查过了,drc检查只有总线的几个警告,应该是总线引出来的数目没有匹配造成的,应该没什么影响吧。
其中可能会有错误,大家纯当看看。也当报告个进度。

s3c2410_system.pdf (216.93 KB, 下载次数: 1029)
S3C2410_SYSTEM.rar (84.55 KB, 下载次数: 618)
changyongid (离线)
积分
35412
帖子
150
发表于 2009-8-18 22:21:34 |显示全部楼层
自己的沙发,从不放过。
诸葛孔明 (离线)
积分
810436
帖子
1818
发表于 2009-8-18 22:28:02 |显示全部楼层
好像是第一个交作业的哦, 楼主厉害!
夫君子之行,静以修身,俭以养德,非淡泊无以明志,非宁静无以致远。
changyongid (离线)
积分
35412
帖子
150
发表于 2009-8-18 22:30:33 |显示全部楼层
枪打出头鸟,大把的砖头扔过来吧。
老郭 (离线)
积分
873278
帖子
5419
发表于 2009-8-20 11:21:02 |显示全部楼层
靠,怎么还没人来评论?老鸟们也太不给面子了!
wangkj (离线)
积分
57309
帖子
3129
发表于 2009-8-20 12:43:14 |显示全部楼层
我装的是15.5,看不了。
qq:1248780
email:1248780@qq.com
VGA 显示卡 arm单片机 显卡 cortex-m0 fpga 烧写器 开发板

http://item.taobao.com/item.htm?id=7801503020
changyongid (离线)
积分
35412
帖子
150
发表于 2009-8-20 19:16:14 |显示全部楼层
靠,怎么还没人来评论?老鸟们也太不给面子了!
老郭 发表于 2009-8-20 11:21


555~~~~~~~
老郭 (离线)
积分
873278
帖子
5419
发表于 2009-8-20 20:14:13 |显示全部楼层
继续呼唤
阿南 (离线)
积分
224552
帖子
940
发表于 2009-8-20 20:55:31 |显示全部楼层
楼主应该还没有完成吧?错误规则检查(最后一张原理图的右下角的JTAG部分),不同原理图间的接口连接也没有生成

注:请问管理员如何插入图片???
riverpeak (离线)
积分
314795
帖子
6967
发表于 2009-8-20 21:34:54 |显示全部楼层
点高级回复有上传附件
人生目标:大把的票子,体面的位子还有很多新来的小妹子!
changyongid (离线)
积分
35412
帖子
150
发表于 2009-8-21 00:59:43 |显示全部楼层
楼主应该还没有完成吧?错误规则检查(最后一张原理图的右下角的JTAG部分),不同原理图间的接口连接也没有生成

注:请问管理员如何插入图片???
阿南 发表于 2009-8-20 20:55


啊。。。我觉得是完成 了的。。。
我再检查检查。。。。
阿南 (离线)
积分
224552
帖子
940
发表于 2009-8-21 09:44:51 |显示全部楼层
电气规则检查,生成网络表
riverpeak (离线)
积分
314795
帖子
6967
发表于 2009-8-21 17:48:13 |显示全部楼层
刚才看了一下,图画的不错,有条理,有两个问题
1,你的总线用网络off page连接是不对的,要用总线的
2,你的symbol没有定义PCB footprint
人生目标:大把的票子,体面的位子还有很多新来的小妹子!
changyongid (离线)
积分
35412
帖子
150
发表于 2009-8-21 20:41:45 |显示全部楼层
谢谢各位的点评,正在改。。

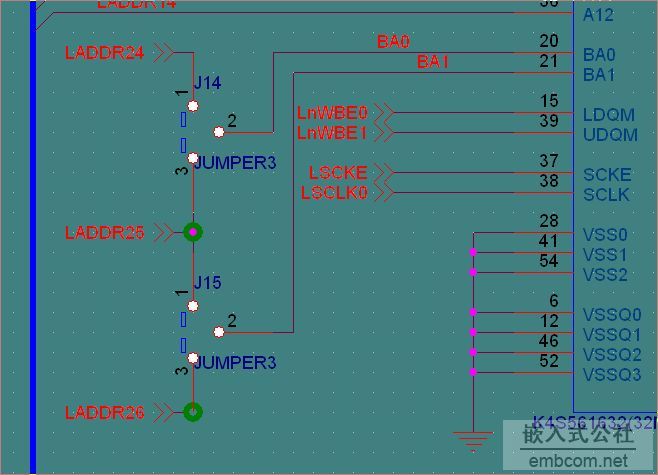

看上面这个图,这个地方老是有警告,但这样连确认是可以和CPU的 地址总线连上的。
警告如下:
Checking for Unconnected Nets
WARNING:  [DRC0006]  Net has fewer than two connections LADDR26
                    SCHEMATIC1, MEMERY  (38.10, 149.86)

Checking Off-Page Connections
WARNING:  [DRC0008]  Two nets in same schematic have the same name, but there is no off-page connector LADDR26
                    SCHEMATIC1, MEMERY  (38.10, 149.86)
WARNING:  [DRC0008]  Two nets in same schematic have the same name, but there is no off-page connector LADDR25
                    SCHEMATIC1, MEMERY  (38.10, 127.00)
不晓得怎么解决。。。
f.luo (离线)
积分
210846
帖子
4327
发表于 2009-8-24 21:52:10 |显示全部楼层
楼主不错,大家钱不能白花啊,应该把自己的作品都拿出来晒下。
我允许你走进我的世界,但决不允许你在我的世界里走来走去。
自诫:
混论坛而不看书, 基础不扎实, 十八般武艺尽是花拳绣腿.
看书而不混论坛, 眼界难开阔, 水再深不过是巴掌大口井.

【------西南地区机器视觉技术交流群: 188725313------】
lilinyf (离线)
积分
98
帖子
54
发表于 2009-9-3 09:51:17 |显示全部楼层
填下封装导如PCB,应该还能发现一些错。
能顺利导入到PCB就基本成功了。
另外不在同一页但同网络的GND也要用offpage连一下,要不然生产网络表会发现GND网络会衍生出GND_****网络,这种错误DRC不到,导入到PCB也不会提示错误。后来offpage一下才解决了。
记得以前用ORCAD没有遇到过这种问题,有没有大侠出来讲解一下呢?
阿南 (离线)
积分
224552
帖子
940
发表于 2009-9-3 09:56:28 |显示全部楼层
OrCAD Capture在不同页的同一网络是需要用offpage连接一下,否则网络表不认
阿南 (离线)
积分
224552
帖子
940
发表于 2009-9-3 09:57:05 |显示全部楼层
不过电源不需要的
阿南 (离线)
积分
224552
帖子
940
发表于 2009-9-3 10:00:01 |显示全部楼层
re 14楼:一张原理图有两个off-page connector LADDR26
jjmhere (离线)
积分
12
帖子
6
发表于 2010-5-25 22:38:47 |显示全部楼层
怎么所有的附件都要扣费呀,新手没钱了
