SM7505 6V500mA电源适配器芯片方案

发布时间:2016-7-21 15:06    发布者:zmk816
关键词: SM7505 , 电源适配器芯片 , 电源芯片方案
应用
器件
输入范围
输出电压
拓扑结构
适配器
SM7505
100Vac~240Vac
6V/500mA
反激

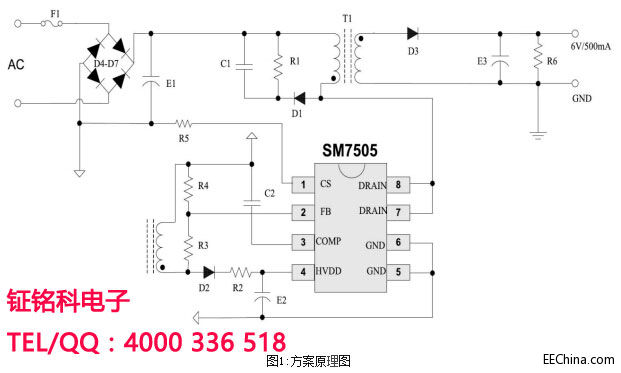

一,方案原理图


二,变压器参数



三,系统BOM清单

位号

材料名称


规格型号


用量(个)

F1

1A/250V


慢速插件保险丝


1

E1

4.7 uF/400V


铝电解电容


1

E2

10uF/50V


铝电解电容


1

E3

220uF/25V


铝电解电容


1

C1

102 /1KV


0805贴片电容


1

C2

104


0805贴片电容


1

R1

100K


1206贴片电阻


1

R2

4R7


1206贴片电阻


1

R3

36K


0805贴片电阻


1

R4

5.6K


0805贴片电阻


1

R5

3R


1206贴片电阻


1

R6

5.1K


0805贴片电阻


1

D1、 D2

RSIM


D0-2 1 4AC


2

D3

SS2100


D0_2 1 4AC


1

D4-D7

M7


D0-2 1 4AC


4

U1

SM7505


SOP8


1

T1

EE13


EE13(4+4)卧式


1
