单管共射放大电路的相关知识
发布时间：2016-7-12 10:33
发布者：designapp
|

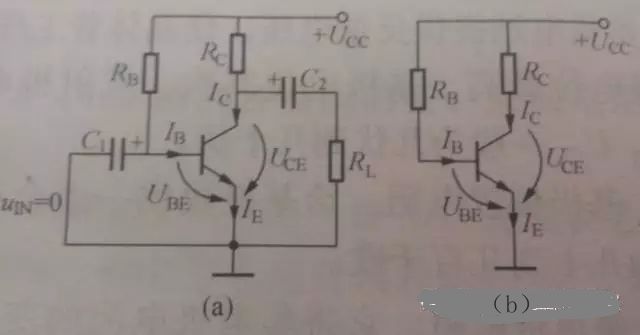

本文主要讲了一下单管共射放大电路的相关知识，希望对你的学习有所帮助。 一、晶体管放大电路的概述 由三极管组成的放大电路，它的主要作用是将微弱的电信号(电压、电流)放大成为所需要的较强的电信号。根据放大电路输入、输出回路变化信号公共端的晶体管电极，我们把晶体管放大电路分为共射、共基、共集三类。 二、单管共射放大电路的组成及元件作用 单管共发射极电路(如下图)需要放大的电压信号Ui接在放大电路输入端;放大后的电压Uo，从放大电路的集电极与发射极输出。发射极E是输入信号和输出信号的公共端，组成共发射极放大电路。  三极管V：实现电流放大。 集电极直流电源UCC :确保三极管工作在放大状态。 集电极负载电阻RC :将三极管集电极电流的变化转变为电压变化，以实现电压放大。 基极偏置电阻RB :为放大电路提供静态工作点。 耦合电容C1和C2 :隔直流通交流。 三、单管共射放大电路的工作原理 ui直接加在三极管V的基极和发射极之间，引起基极电流iB作相应的变化 ;通过三极管VT的电流放大作用，VT的集电极电流iC也将变化 ;iC的变化引起V的集电极和发射极之间的电压uCE变化;uCE中的交流分量uce经过电容C2畅通地传送给负载RL，成为输出交流电压uo,，实现了电压放大作用。 四、单管共射放大电路的特性 1、输入信号与输出信号反相; 2、有电压放大作用; 3、有电流放大作用; 4、功率增益最高(与共集电极、共基极比较); 5、适用于电压放大与功率放大电路。 五、单管共射放大电路的静态工作情况 放大电路没有信号输入，即Uin=0时的工作状态称为静态。这时输入端相当于短路，如上图(a)。在直流电源Ucc的作用下，三极管各级电流和极间电压都是直流值，其值称为静态值或静态工作点。静态分析的首要任务是确定放大电路的静态值IB、IC、UCE。放大电路的质量与静态值关系极大。  为了分析静态值常需要画出直流通路。因电容C1、C2具有隔离作用，对直流而言相当于开路，如上图(b)。 六、单管共射放大电路的动态工作情况 放大电路有输入信号(Uin≠0)时的工作状态称为动态，这时放大电路在流量电源UCC和输入交流信号UIN的共同作用下，电路中的电流和电压既有直流分量，又有交流分量(交流信号用小写字母表示)。当交流信号UIN通过电容C1加到三极管的基极和发射极间时， UBE就发生了变化，从而引起基极电路iB的变化。由于iB是输入电压引起的交流iB和直流IBQ叠加而成的。如果IBQ的数值大于iB的幅值，那么iB=iB交流+IBQ就始终是单方向的脉动直流。这样使发射结始终处于正偏，保证放大器工作在放大状态，输出波形不至于失真。 |
