PXI模块触发总线接口的CPLD实现
发布时间：2010-7-24 21:09
发布者：lavida
|

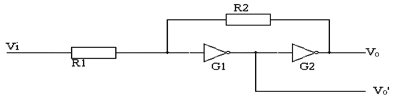

引言 pxi是pci extension for instrumentation的缩写，是为了将pci总线扩展到测试仪器领域而推出的以pci计算机局部总线为基础的模块仪器结构。pxi相对于cpci系统的一个重要特点是定义了8根触发总线，这可以实现系统中各模块间的同步和通信。 pxi触发总线规范 pxi总线规范(pxi hardware specification)的内容根据强制性的强弱，被分为三个等级，分别是：第一级是定则，第二级是推荐，第三级是容许。根据pxi硬件规范的要求，本触发总线接口的设计实现了规范中所定义的如下定则和推荐。 定则1：上电复位时，pxi_trig[0:7]驱动线及驱动源必须保持为高阻状态，直到由软件配置为输入或者输出。 定则2：pxi_trg[7：0]的i/o缓冲器应当遵循如表1所示的直流(dc)协议。  推荐1：接受或者发送触发信号的模块应该跟系统中别的7个模块互连，任何一个模块都可以作为触发信号的发送或者接受端。 推荐2：在触发应用中，如果一个模块接入某触发总线的子系统中，则它应该跟背板的pxi_star和pxi_trg[0:n-2]管脚相连，这里n是触发总线的数目，第n－1根总线一般用来传输时钟信号。 推荐3：为了避免输入浮置，pxi模块的接口各触发总线输入端可以接一上拉电阻对其进行上拉。 推荐4：触发总线上的电平有可能是中间电平(vol pxi触发接口实现原理图 这里只给出一路触发总线实现的原理图，由于8路触发总线之间是独立工作的，因此，每一路都可以用同样的原理来实现，只是实际应用中，8路信号可以共用一些控制线而已。一路触发总线接口的原理如图1所示。  图1 触发总线接口的原理 图1所示，由n1、n2、r1、r2组成了门电路施密特触发器，其原理图如图2所示。  图2 门电路施密特触发器的原理 图2所示，vi为触发器输入端，vo为输出端，vo为反相输出端口，g1、g2为两个反相器，其阈值电压vth＝0.5vdd，且电阻r1 图1中，由t1、t2、n3和n4构成输入/输出控制部分，当ioc＝1时，t1导通，t2截止，接口工作在输入状态，由别的模块送来的触发信号送入施密特触发器进行触发；当ioc＝0时，t1截止，t2导通，接口工作在输出状态，触发信号通过本接口输出送到别的模块进行触发同步。 图1中，由t3和t4组成了一个三态输入/输出门，当系统上电复位时，gate输入低电平，两个三态门均处于高阻态，直到复位结束，由软件控制gate信号线变为高电平，三态门导通，接口处于正常的输入/输出状态。 该触发总线接口可以通过对cpld器件进行编程来实现，直接使用原理图方式输入。为了满足如上所述定则2中关于i/o缓冲器直流特性的要求，这里选用5v供电电源的cpld芯片。另外，由于电阻元件在cpld中不容易实现，可以采用外接电阻的方法，这也为选择电阻参数提供了更多的自由。 作者：王朋 何锋 |
