利用FPGA实现异步FIFO设计
发布时间：2010-7-24 21:07
发布者：lavida
|

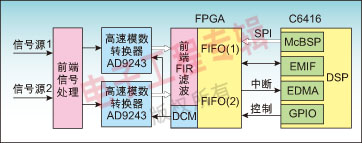

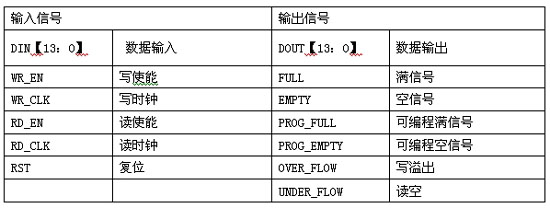

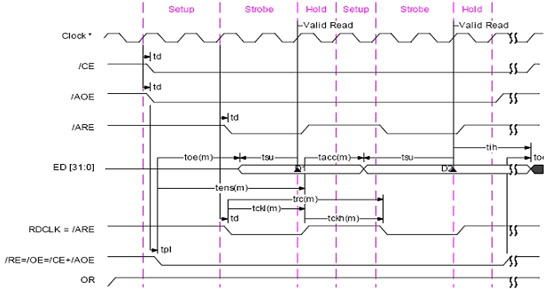

目前数据采集系统朝着高速和高精度的方向发展。随着FPGA的集成度和运行速度的提高，可以满足高速数据采集系统的需求。FPGA内部具有丰富的存储单元，易于实现各种存储器(如FIFO、双口RAM等)；另外，基于查找表的逻辑单元可用于实现各种数字信号处理(如滤波等)，以辅助DSP处理器做各种预处理。 TI公司推出的高性能数字信号处理芯片TMS320C6000系列，工作频率最高可达到1GHz，具有处理速度快、灵活、精确和可靠性高等优点，作为数据采集系统中的主处理器，可以满足实时性的要求。基于以上考虑，北京合众达公司开发了采用TMS320C6416和FPGA的高速高精度双通道数据采集系统，每个通道的采样率为3Msps，最高可达10Msps，采样精度为14b。系统主要包括以下几部分：高速A/D转换、FIFO数据缓存和EDMA数据传输，系统结构框图如图1所示。  图1：系统结构框图 AD9243及转换控制 设计中采用的模数转换器芯片是AD9243。AD9243是ADI公司生产的14位、3Msps高性能模数转换器。AD9240与AD9243完全兼容，因此系统的最高采样率可兼容到10Msps。 模数转换器AD9243的时序控制与传统的A/D有所不同，完全依靠时钟控制采样、转换和数据输出，在第一个时钟的上升沿开始采样转换，第四个时钟上升沿到来时，数据将出现在D1"D14端口上。本文采用系统自通电时起，A/D和时钟电路始终处于工作状态，对数据不停进行转换，以减少误码率，提高采样精度。 FIFO的实现及控制 设计中采用FPGA来实现双通道数据的缓存和数据传输的逻辑控制。Spartan3E是一款高性能低价格的可编程逻辑器件，具有丰富的逻辑单元和存储单元。其内部的BlockRam可以配置为大小不同的各种类型存储器，如单口RAM、双口RAM和同步FIFO，其中FIFO更适合作为A/D 采样数据高速写入的存储器。FIFO存储器就像数据管道一样，数据从管道的一头流入、从另一头流出，先进入的数据先流出。FIFO具有两套数据线而无地址线，可在其一端写操作而在另一端进行读操作，数据在其中顺序移动，从而达到很高的传输速度和效率，且由于省去了地址线，有利于PCB板布线。 采用FIFO构成高速A/D采样缓存时，由于转换速度较快，如果直接将ADC采样后的数据存储到FIFO中，对时序配置要求非常严格，如果两者时序关系配合不当，就会发生数据存储出错或者掉数。利用FPGA可以方便地控制时序和数据传输，简单、可靠地实现采样和存储是选用FPGA的优点。该数据采集系统中只采用了一个外部时钟源，直接输入到FPGA，经DCM分频后作为FIFO和ADC的时钟源。 在软件设计中，采用ISE开发环境开发FPGA时，调用Core Generator来构造FIFO，可以设置FIFO的参数，如深度和宽度；设置FIFO的各种标志和控制位，如空满、半满全满、半空全空、可编程满和可编程空等标志位；写使能、读使能等控制位，以便实现与高速A/D和DSP的逻辑接口。FIFO的输入输出引脚如表所示：其中WR_EN由DSP的GPIO 口引出，控制数据是否写入到FIFO中，输出引脚中只用到了PROG_FULL即可与DSP进行数据传输。 FPGA的作用除了构造FIFO以实现数据通道复用外，还可以作为协处理器进行实时要求性高的数据预处理(如插值、取平均、FIR滤波等)，以减少DSP处理的数据量。设计中采用分布式算法的FIR滤波，首先对ADC转换后的数据进行FIR滤波，然后存入FIFO中以等待DSP的读取。 FPGA代替ASIC和DSP作为前端数字信号处理的运算，在规模、重量和功耗方面都有所降低，而且吞吐量更高，开发成本进一步缩小。 FPGA设计中，需提供外部闪存来存储FPGA的下载文件，上电后数据会自动下载到FPGA内部，以对FPGA进行配置。FPGA有多种配置方式，包括主串、从串、主并、从并、SPI、BPI，以及JTAG等方式。串行方式即逐位串行配置，接线简单，但速度比较慢，并行方式即8位同时传输，速度快，但接线复杂。串行方式和并行方式都需要外加闪存作为配置文件的存储器。设计中本文采用C6416的多通道缓存串行口(McBSP)以SPI方式对FPGA进行配置。 接口和控制电路的设计 系统的接口和控制电路主要包括以下两个部分： 1. ADC与FIFO的接口电路 利用FPGA构造了两个完全一样的FIFO，将两路A/D转换数据分别送入两个FIFO中，实现双通道采样数据的缓存和传输。设计中A/D 转换时钟和FIFO写时钟为同一时钟源，自上电起，A/D和时钟电路一直处于工作状态，不停的进行数据的转换，但数据是否写入到FIFO中，由FIFO的写使能信号来决定，当DSP发出写使能信号有效时，转换数据才能存储到FIFO中。从前面的A/D时序电路中可知，A/D转换数据的输出和转换时钟有一定的相位差，在FPGA内部可通过延时或时钟管理器来满足建立时间和保持时间，保证数据不失码地传输到FIFO中。 2. FIFO与C6416的接口电路 C6416有两个EMIF口，即EMIFA和EMIFB，其中EMIFA的总线宽度支持64b、32b、16b和8b，寻址空间为 1024Mb；EMFIB的总线宽度支持16b和8b，寻址空间为256Mb。本文采用EMIFB作为与FIFO的接口，其总线宽度配置为16b。 EMIFB可以与各种外部存储器实现无缝接口，如SBSRAM、SDRAM、异步设备(包括SRAM、ROM和FIFO)和外部共享存储设备等。设计中 EMFIB和FIFO的接口采用异步读的方式，实现数据的可靠传输，即通过由/ARE和地址来实现对两个同步FIFO的异步读，其控制接口信号的连接关系为： RD_CLK=/ARE RD_EN1=A20 RD_EN2=A19  表1：FIFO的输入输出引脚定义 设计中将两个FIFO的存储空间都映射到EMIFB的BCE2中，当FIFO的可编程满信号PROG_FULL有效时，引发外部中断，触发EDMA 以实现数据的快速传输。由于FIFO不需要地址线，可以通过简单的接口来产生EDMA的读地址，实现EDMA分时读两个FIFO。异步读FIFO必须满足下列时序关系：  异步读时序如图2所示，其中EMFIB的时钟可以是外部时钟源，也可以是由CPU时钟分频获得。设计中使用外部时钟源，其频率为133MHz，可以根据EMIFB的读写控制寄存器配置Setup、Strobe和Hold的值。  图2：异步读时序图 本文小结 本文系统地介绍了一种由数字信号处理器TMS320C6416、可编程逻辑器件Spartan3E构成的高速系统。实验表明，系统具有抗干扰强、可靠性高、失码率低等优点。设计中采用了FPGA来构造FIFO，可根据不同的应用场合对FPGA编程以满足设计要求，因此灵活性较大，是一种较好的高速数据采集方案。此外，采用了EDMA传输，适于在实时性要求较高的各种高速数据采集系统中应用。该数据采集卡采用标准扩展总线接口，可以与合众达公司的DEC6000系列开发板连接。 |
