世平推出基于众多国际大厂技术和产品的低功耗自调整高效电源转接器解决方案
发布时间：2016-5-31 14:49
发布者：eechina
|
大联大旗下世平推出基于众多国际大厂技术和产品的低功耗自调整高效电源转接器解决方案，其中包括符合高通QC2.0快速充电标准、符合MTK Pump Express快速充电标准的5V/9V/12V快速充电电源转接器方案和65W~120W超低待机功耗电源转接器方案。 随着消费者节能意识逐渐加强，市面上越来越多的转接器的待机功耗已经越来越低。而电子产品的屏幕越来越大，处理器的性能也越来越强并升级多核，导致产品的电池容量变大，这样产品的充电时间不可避免的会变长。大联大世平特别联手众多国际大厂，推出自调整电源转接器，可以实现电源的电压、电流随着用电设备的需求而调整。从而实现在超低待机功耗的基础上，进行快速充电的目的。

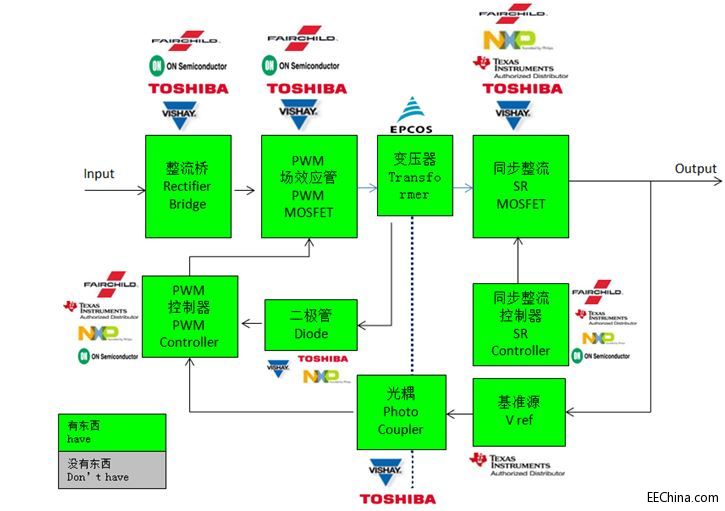

图示1-大联大世平的基于众多国际大厂技术和产品的低功耗自调整高效电源转接器解决方案系统架构图 一、5V/9V/12V变电压快速充电电源转接器方案 1. 符合高通QC2.0快速充电Fairchild FAN501+FAN6100Q电源转接器方案

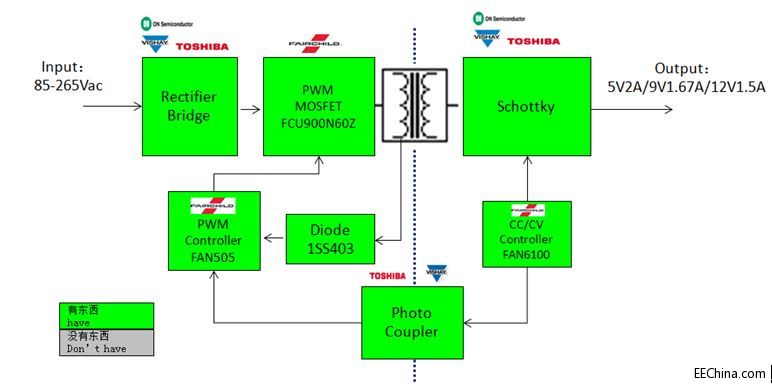

图示2-大联大世平符合高通QC2.0快速充电标准的Fairchild FAN501+FAN6100Q电源转接器方案框图 方案特点 o 输入90-264Vac o 输出5V2A/9V1.67A/12V1.25A o 恒流/恒压 o 支持高通QC 2.0 o 毫瓦节省技术，提供超低的待机功耗，很容易满足能源之星5 o 恒压控制时，根据输入电压，有两段固定的PWM工作频率140kHz/85kHz o 高压启动

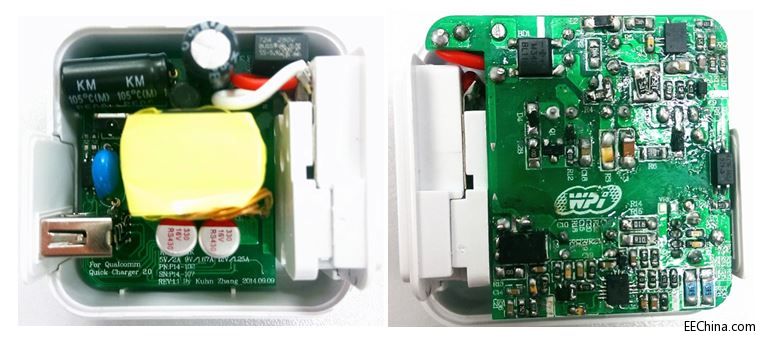

图示3-大联大世平符合高通QC2.0快速充电标准的Fairchild FAN501+FAN6100Q电源转接器方案照片 2. 符合MTK Pump Express快速充电TI UCC28640电源转接器方案

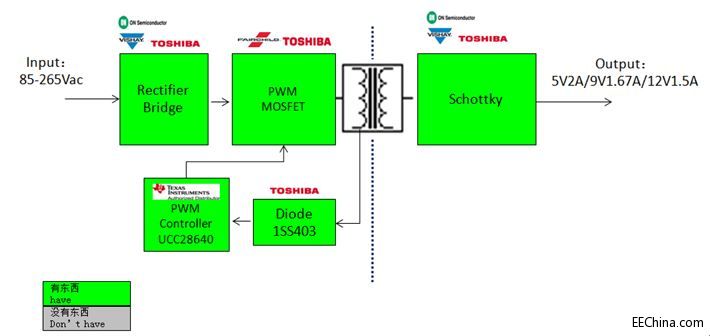

图示4-大联大世平符合MTK Pump Express快速充电标准的TI UCC28640电源转接器方案框图 方案特点 o 支持MTK快充协议 o 内部集成700V JFET o 初级端调节消除光耦隔离 o +/-5%输出电压调节 o 过压保护、过流保护、过温保护 o 连续导通模式下，有120kHz最大开关频率

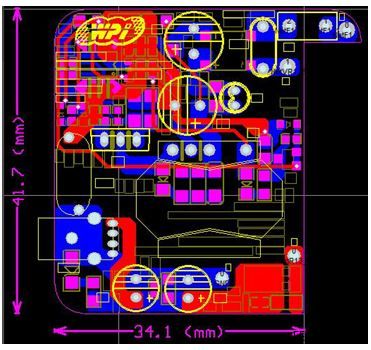

图示5-大联大世平符合MTK Pump Express快速充电标准的TI UCC28640电源转接器方案Layout图 二、65W~120W超低待机功耗电源转接器方案 1. 输出19V/3.42A的NXP TEA18361+TEA1792 65W电源转接器方案
图示6-大联大世平的输出19V/3.42A的NXP TEA18361+TEA1792 65W电源转接器解决方案框图 方案特点 o 输入：90~264V（AC） o 输出：65W（19V/3.42A） o 平均效率>90% o 没有负载功率功耗<30mw，输出电压可调节 o 集成X-cap放电 o 过电流保护（OCP） o 功率超载保护（OPP） o 高/低压线路补偿 o 兼容“能源之星V6.0” o CoC二级相容

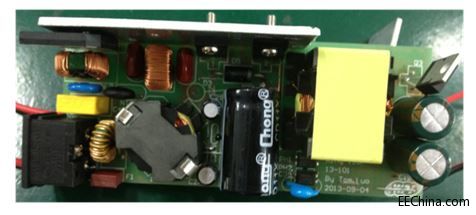

图示7-大联大世平的输出19V/3.42A的NXP TEA18361+TEA1792 65W电源转接器解决方案照片 2．输出19.5V/4.62A的NXP TEA1755+TEA1792 90W电源转接器方案

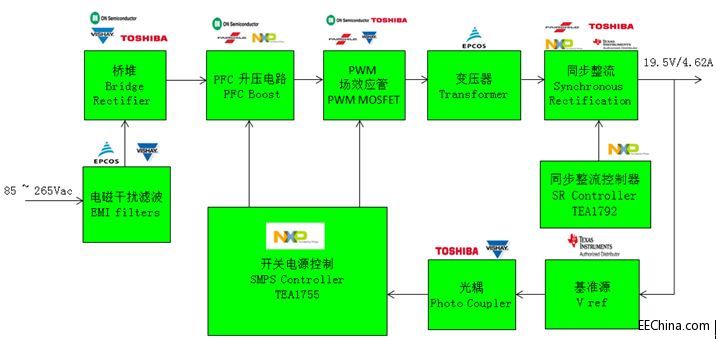

图示8-大联大世平的输出19V/4.62A的NXP TEA1755+TEA1792 90W电源转接器解决方案框图 方案特点 o 输入：85~265V（AC） o 输出：90W（19.5V/4.62A） o 集成PFC和反激控制器，易实现小型化 o 两段式PFC+QR ，提高效率，有效降低EMI o PFC具有延时ON/OFF功能，降低待机功耗和提高轻载效率，175mW@264Vac o 低功率操作状态下可调最小峰值电流来降频，保证低输出功率下的高效率 o 极低功率水平下的间歇频率模式，以实现高效工作 o 高PF值与效率：PF>0.95 o 平均效率>89.3% o 符合能源之星标准和Erp lot 6标准 o 过压保护（OVP）

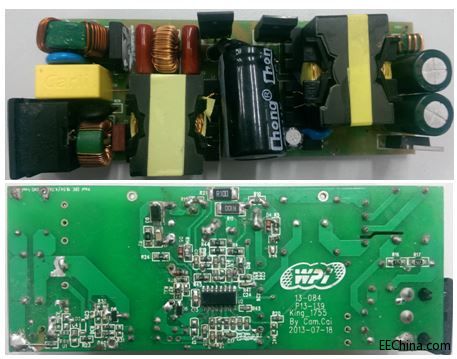

图示9-大联大世平的输出19V/4.62A的NXP TEA1755+TEA1792 90W电源转接器解决方案照片 3. 输出19.5V/4.62A的ON NCP1937+NCP4303 90W电源转接器方案
图示10-大联大世平的输出19.5V/4.62A的ON NCP1937+NCP4303 90W电源转接器解决方案框图 方案特点 o 输入：85~265V（AC） o 输出：90W（19.5V/4.62A） o 集成了功率因子校正（PFC）控制器及准谐振（QR）反激控制器 o 待机能耗降低至<10 mW o 高压启动 o 集成有源输入滤波X电容放电 o 准谐振控制器带谷底锁定功能 o 平均效率>90% o 4ms软启动定时器 o 精确过压保护 o 可调的过功率保护 o 短路保护

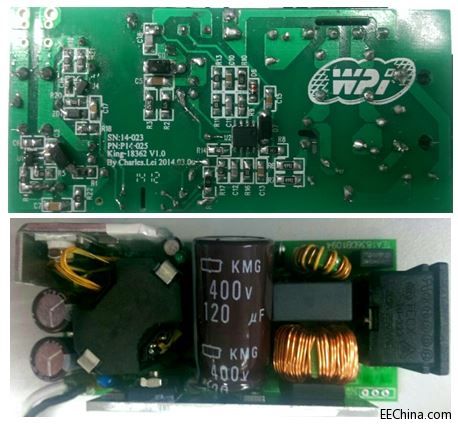

图示11-大联大世平的输出19.5V/4.62A的ON NCP1937+NCP4303 90W电源转接器解决方案照片 4. 输出19.5V/6.2A的ON NCP1937A 120电源转接器方案

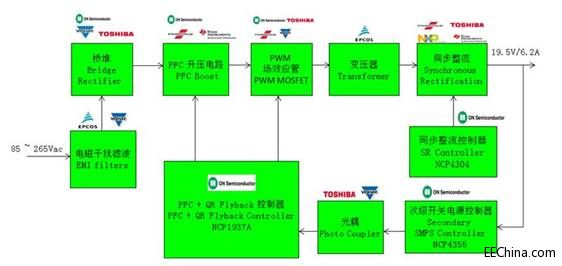

图示12-大联大世平的输出19.5V/6.2A的ON NCP1937A 120W电源转接器解决方案框图 方案特点 o 输入：85~265V（AC） o 输出：120W（19.5V/6.2A） o 集成了功率因子校正（PFC）控制器及准谐振（QR）反激控制器 o 待机能耗降低至<10 mW o 高压启动 o 集成有源输入滤波X电容放电 o 准谐振控制器带谷底锁定功能 o 平均效率>90% o 4ms软启动定时器 o 精确过压保护 o 可调的过功率保护 o 短路保护
图示13-大联大世平的输出19.5V/6.2A的ON NCP1937A 120W电源转接器解决方案框图照片 |
