基于Linux和S3C2410的嵌入式图象传输系统设计
发布时间：2010-7-24 15:05
发布者：conniede
|

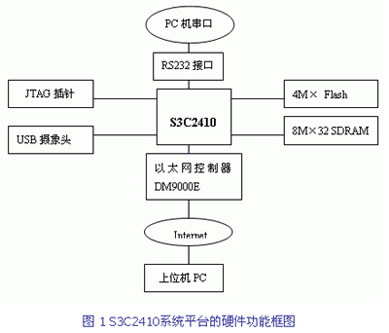

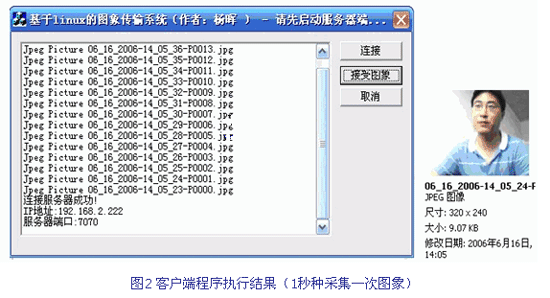

1 引言 如何更好的获得监控现场的图象数据一直是棘手的一个问题，传统的方法是采用CCD摄象机获取现场的视频信息，这种方法易于实现，但成本较高。随着ARM系列处理器应用的越来越广和基于linux的嵌入式技术的迅速发展，利用linux自身带有的TCP/IP协议来实现远程监控、图象传输已成为可能。本文提出的正是一种这样的方法，利用市场上很常见的中星微系列的USB摄象头来得到现场的图象数据，利用linux内核中的Video4Linux编程接口函数采集图象，并把得到的图象通过Internet传输到上位机PC上，在PC上实现图象的保存和显示。 2 硬件系统设计原理 系统的硬件功能框图如图1所示，CPU采用的是三星公司的S3C2410。该处理器内部集成了A R M 公司A R M 9 2 0 T 处理器核的3 2 位微控制器,并带有独立的16KB的指令Cache 和16KB的数据Cache、L C D 控制器、R A M 控制器、NAND 闪存控制器、3路UART、4路DMA 、4路带PWM 的Timer、并行I/O口、8路10位ADC、触摸屏接口、I2C接口、I2S接口、2个U S B 接口控制器、2路SPI，主频最高可达203MHZ。在此基础上，平台还进行了相应的配置和扩展，配置了4MB16位的Flash和8MB32位的SDRAM，通过以太网控制芯片DM9000E扩展了一个网口。引出了一个UART接口，通过RS232可以和宿主机做串口通讯。并引出了一个HOST USB接口，通过在USB接口上外接一个带USB的摄象头将采集到的图象数据放入输入缓冲区中。对缓冲区的数据进行处理，最后通过网口发送到Internet上，在PC上保存和接收。  3 软件系统设计 本文的软件系统设计采用C/S（客户机/服务器）模式，以S3C2410平台作为服务器，以PC作为客户端。服务器的主要任务是把得到的图象数据发送到Internet上去，客户端的任务主要是从Internet上接收得到的数据，并把数据以保存成文件。下面分别讨论两者的具体实现。 3.1 服务器端软件系统设计 3.1.1 建立宿主机开发环境 本文以PC为宿主机，并带有RedHat9.0系统，开发环境就建立在这个平台上，其主要包括：交叉编译器的的选择和安装、NFS和TFTP服务器的配置等。 对于嵌入式系统的开发，由于没有足够的资源在目标板上运行开发工具和调试工具，所以通常采用交叉编译调试的方式。开发时使用宿主机上的交叉 编译、汇编及连接工具形成可执行的二进制代码。然后把可执行文件下载到目标机上运行。本文采用的交叉编译器为arm-linux-gcc，具体安装不再赘述。为了方便调试和下载烧写，可让宿主机支持NFS和TFTP服务器。需要特别说明的是为了支持TFTP服务器需要在安装RedHat9.0时须选择完全安装，如果没有选择完全安装，需要将第三张光盘里面的tftp-server-0.32-4.i386.rpm和tftp-0.32-4.i386.rpm安装到宿主机下。 3.1.2 摄象头驱动程序的实现 系统采用的是最普通的USB摄像头，主芯片为中星微ZC0301P。这种摄象头的一个特点是可以实现硬件JPEG编码。其驱动程序的编写重点包括下面的内容：提供基本的I/O 操作接口函数open、read、write、close的实现、对中断的处理实现、内存映射功能以及对I/O 通道的控制接口函数ioctl的实现等，并把它们定义在struct file_operations中。这样当应用程序对设备文件进行诸如open、close、read、write等系统调用操作时，Linux内核将通过file_operations结构访问驱动程序提供的函数。 当然，现在网上已经有了这种摄象头的通用驱动，可以从相关网站 下载usb-2.4.31.patch.gz，然后将这个补丁打到内核对应的位置即可。但是对有些内核版本的linux系统，在打补丁时，会产生Config.in.rej和Makefile.rej。这时只需要将这两个文件中修改失败的部分手动添加到对应的Config.in和Makefile中去就可以了。 3.1.3 linux内核配置 对于已经做过基本移植的linux在配置内核的时有以下几个方面是值得注意的： 1)因为要用到内核中的Video4Linux编程接口函数，所以在配置内核时首先必须选中Video for Linux并且最好是直接编译进内核而不用编译成模块的形式再加载； 2)要选中USB Support、OHCI、UHCI。并在USB Support下的USB Multimedia devices 中选中对应的摄象头，对本系统来说，选择USB SPCA5XX Sunplus Vimicro Sonix Cameras，并把它配置成Module。 3)配置完内核后做make dep, make zImage, make module。则在对应的spca5xx目录下会生成spc5xx..o，可以把spc5xx..o通过NFS mount到目标板上或者加到主文件系统ramdisk中的某个目录下。然后在目标板上做 insmod spca5xx.o就会找到摄象头。 3.1.4 服务器端应用程序的编写 完成驱动程序和内核配置后就开始应用程序的编写了，程序首先用交叉编译器在宿主机上进行编译连接，生成的的可执行文件通过NFS mount到目标板上进行调试。调试成功后再固化到文件系统ramdisk中去。其实现主要有下面几个步骤： 1) 初始化设备基本信息 2) 打开设备文件，读取设备基本信息和信号源基本信息，并设置video_mmap并为定义的帧结构分配缓冲区并初始化线程互斥量 3) 创建图象获取的线程。该线程函数实现以内存影射的方式读取设备中的数据，锁定线程互斥量，接着对帧结构的各个元素赋值。并解锁互斥量。 使该过程做一个死循环。 4) 创建一个基于连接的socket,并绑定到一个端口上，开始在该端口上侦听。 5) 当有连接到来时，创建一个图象发送的线程。该线程函数实现：如果确定读取了客户端的数据，则把缓冲区内的一帧数据发送到网络上。让这个 过程也为死循环。 6) 控制两个线程的同步 7) 如果程序退出，则关闭套接字，释放分配的资源。 可以看出，程序的内容主要有三个部分：图象采集部分，图象的网络发送部分和程序的多线程控制部分。下面分别介绍一下这三个部分主要涉及的内容。 在图象采集部分，定义了一个数据结构，它的主要成员变量有： Video_capability 包含基本的设备信息（设备名称、支持的最大最小分辨率、信号源信息） video_channel 关于各个信号源的属性 video_mbuf 利用mmap进行映射的帧的信息 video_buffer 最底层对buffer的描述 video_mmap 用于mmap pthread_mutex_t 线程互斥量 截取图象方法有两种：直接读取设备文件和内存影射的方法，本文采用后面一种。采用这种方法后，普通文件被映射到内存地址空间，进程可以象访问普通文件一样访问内存，这样做的一个好处是可以提高效率。做视频截取的两个主要函数是： n ioctl(vd->fd, VIDIOCMCAPTURE, &(vd->mmap)) 若调用成功，开始一副图象的截取。是否截取完毕留给VIDIOCSYNC来判断。 n ioctl(vd->fd, VIDIOCSYNC, &frame)若调用成功，表明一帧截取已完成。可以开始做下一次截取 对于网络发送部分，主要是linux下的socket编程，调用的主要函数有：创建套接字函数socket、端口绑定函数bind、监听函数listen、等到连接函数accept、数据接收函数read、数据发送函数write等。这些函数的具体定义和用法具体可以查阅相关资料 。需要说明的是为了能够正确发送一帧数据，要把定义的帧的结构体设置为单字节对齐，具体方法是在结构体的定义后面加上_attribute_((packed))。 多线程编程部分用到的主要函数有：互斥量初始化函数pthread_mutex_init、互斥量锁定函数pthread_mutex_lock、互斥量解锁函数pthread_mutex_unlock、互斥量注销函数pthread_ mutex _destroy、线程创建函数pthread _ create、线程同步函数pthread_join。此外，程序中为了能更好的实现两个进程的同步，还需要用到信号量机制的一些内容。受篇幅所限，这些函数的具体定义和用法请参考相关资料 。 3.2 客户机端软件系统设计 客户端是建立在一台PC机上，用Visual C++ 6.0设计一个基于MFC的界面作为接收端。在接收端主要完成从网络缓冲区内读取数据，并保存成文件 的形式，文件以接收到数据的时间为名。图2为图象采集时间间隔为1秒时程序执行的结果。图象大小为320 象素。需要说明的是：服务器端发送的数据采用了单字节对齐，对应的在客户端接收的时候也要采用单字节对齐。在WINDOWS下实现内存单字节对齐的方法是在定义的帧结构体前面加上#pragma pack (1)，并在其定义之后加上#pragma pack ()。  4 结束语 本文提出了一套基于S3C2410平台和linux系统的嵌入式图象采集、传输系统的具体实现，并给出了实验结果。实验结果证明：系统很好的完成了图象采集和传输。得到的图象清晰。服务器可以稳定运行，不会发生断开或退出的现象。本系统可应用于工业现场的监控，也可以与其他系统如门禁系统相结合获得门开或关时现场的重要图象数据。 |
