iTOP-4412开发板TF卡制作uboot
发布时间：2016-5-11 12:04
发布者：victory
|
转自：http://topeetboard.com 硬件：迅为iTop 4412精英版 & TF卡 软件：系统自带终端即可 首先，我们应该清楚TF/SD卡可以看作一张完全空白的“白纸”，之所以有分区、分区格式的区别不过是在在这张“白纸”的某些特定位置写入了一些数据来指示分区、分区格式。 其次，我们还应该清楚，在TF/SD启动模式下，exynos 4412一上电，内部iROM会从TF/SD的第1个Block（第512个字节开始）读取8KB的数据到内部iRAM，然后从内部iRAM的0地址开始运行。 原理搞清楚了，那么首先需要把TF/SD低级格式化－所有Block全部写0x00。 1、连接TF/SD卡，打开终端 使用ls /dev/sd* 命令查看所有连接到电脑上磁盘。 问题：在这里为什么不用df命令？ 原因是假设你的TF／SD卡只有一个分区但这个分区已损坏，或者有多个分区但是没有一个可以识别的分区，那么此时df命令无法查看到tf／sd卡，所以说直接列出dev下所有sd开头的设备，是终极方案。 （1）假设你的tf／sd卡只有一个分区，无论这个分区是否损坏，现象应该是类似这样的： 插上tf／sd卡之前：
插上tf／sd卡之后：
很明显多出的/dev/sdb就是本文后续操作的对象。 （2）假设你的tf／sd卡已有多个分区，无论这些分区是否损坏，现象应该是类似这样的： 插上tf／sd卡之前：
插上tf／sd卡之后：
这里多出5个设备，但是我们仍然将/dev/sdb作为本文后续操作的对象。 注意：我这里是/dev/sdb，但是还有可能是/dev/sdc等等其它符号，必须根据你实际出现的设备名称进行以下操作，否则有可能损坏系统分区，非常重要，切记！！！ 2、使用16进制模式打开TF卡查看数据（可跳过） 我们使用linux自带命令hexdump查看tf／sd卡中的数据： 命令为： sudo hexdump -n 1048576 /dev/sdb 其中-n 1048576代表打印出前1M＝1024*1024=1048576字节的数据。 执行结果（部分）如下：
＊代表内容为0x00，为了节省空间故作省略。 3、清空TF卡上前1MB的数据 由于4412的uboot大小基本在几百kB的量级，所以清空前1MB空间足够用，注意这里的清空不是格式化，而是填充0x00。 我们利用系统/dev下的zero设备，清零tf／sd卡前1MB。 执行结果如下：
这里的count＝2000代表清空2000个block，一个block＝512B，2000个正好为1MB。 再次hexdump查看tf／sd卡数据，发现：
前1MB空间成功清0x00。 4、烧写uboot启动文件 在这里，我们待烧写的文件为 u-boot-iTOP-4412.bin 这个文件。 终端执行命令：

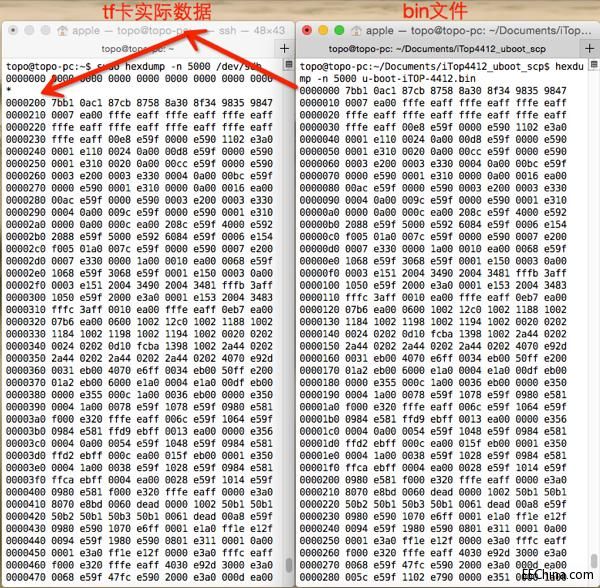

if代表输入文件地址，以你u-boot-iTOP-4412.bin 这个文件的实际地址为准，of代表输出地址，以你tf／sd卡的实际设备号为准。 到这里，就可以将tf／sd卡插入开发板上电启动了，为了证明我们烧写无误，我们执行后续操作。 5、确认烧写正确（可跳过） 我们需要确定从tf／sd卡的第一个block开始处，确实正确烧写了u-boot-iTOP-4412.bin这个文件，下面我们对比一下，用到的命令同样还是hexdump。 在这里，我们为了显示方便，只打印前5KB数据，发现bin文件被正确的复制到了sd卡的512字节处：
6、将TF卡接到开发板上，拨码开关选择TF启动，上电：
Done。 |
