Xilinx FPGA入门连载74：波形发生器之IP核CORDIC（正弦波）功能仿真
发布时间：2016-4-25 08:17
发布者：rousong1989
|
Xilinx FPGA入门连载74：波形发生器之IP核CORDIC（正弦波）功能仿真 特权同学，版权所有 配套例程和更多资料下载链接：
打开文件夹sp6ex30下的ISE工程。 如图所示，切换到“Design à Simulation”界面。鼠标选中“vtf_sp6.v”文件。
此时，在“Processer:vtf_sp6”下，选择“SimulateBehavioral Model”，然后点击鼠标右键，弹出菜单中选择“ProcessProperties…”。

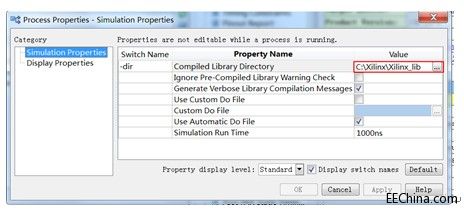

如图所示，确认设置好在安装Modelsim过程中编译好的ISELibrary路径。设定完成后点击“OK”回到ISE主界面。

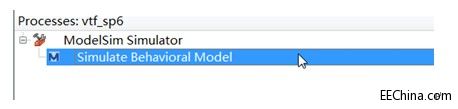

如图所示，双击“Simulate Behavioral Model”开始仿真。
接着，Modelsim中我们可以查看输出的正弦波波形。当然，我们首先看到的并不是正弦波，需要做一些配置。 如图所示，在Wave窗口中，选中sin_out信号，单击右键菜单选择“Properties…”。
进入Properties后，选择“Format”选项卡，做如图所示的设置，完成后点击“OK”。

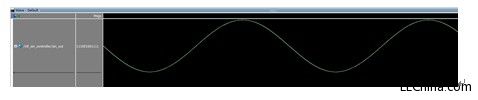

接着继续点击“Run -all”按钮，要跑上2s的波形时间（实际时间可能要跑个3-5分钟），我们就能看到一个正弦波出现了。
|
