Xilinx FPGA入门连载73：波形发生器之IP核CORDIC（正弦波）配置

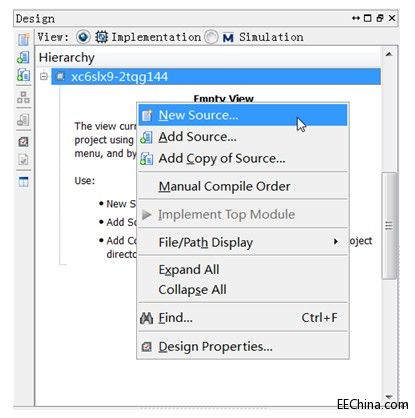

打开ISE工程，如图所示，在“Design à Implementation à Hierarchy”中的任意位置单击鼠标右键，弹出菜单中选择“New Source..”。

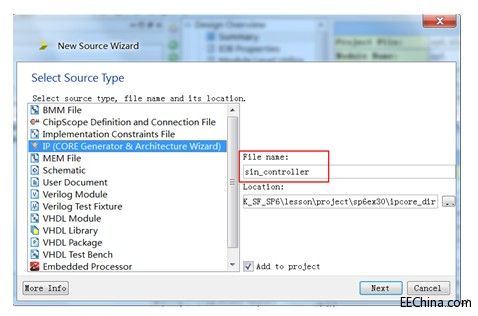

在“New Source Wizard”中，做如图所示的设置。

●  “Select Source Type”中选择新建文件类型为“IP(CORE Generator & Architecture Wizard)”。

●  “File name”即文件名，我们命名为“sin_controller”。

●  “Location”下面输入这个新建文件所存放的路径，我们将其定位到工程路径下的“ipcore_dir”文件夹下。

●  勾选上“Add to project”。

         完成以上设置后，点击“Next”进入下一步。

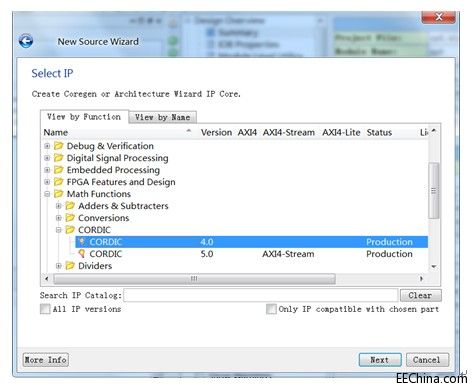

在“Select IP”页面中，如图所示，我们在“Viewby Function”下面找到“Math Functions à CORDIC à CORDIC”，单击选中它，接着点击“Next”进入下一步。

         弹出“Summary”页面后，点击“Finish”即可。

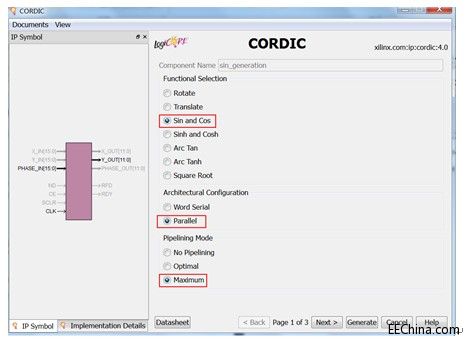

         弹出的第1个页面中，如图所示，“FunctionalSelection”选择“Sin and Cos”；“Architectural Configuration”选择“Parallel”；“PipeliningMode”选择“Maximum”，然后点击“Next”到下一个配置页面。

         弹出的第2个页面中，如图所示进行配置，然后点击“Next”到下一个配置页面。

● “Phase Format”选择“Scaled Radians”，表示我们输入给IP核模块的相位是-1到+1的数据，IP核内部会自动再乘以pi得到相位。若选择“Radians”，则输入给IP核模块的相位是-pi到+pi的数据。

● “Input Width”输入“16”bit，这16bit的高3位代表整数部分，第13bit代表小数部分，因此代表-1到+1的一个周期就是16'he000到16'h2000。

● “Output Width”输入“12”bit，这12bit的高2bit代表整数部分，低10bit代表小数部分。Sin输出的范围是-1到+1，即12'hc00到12'h400。

● “Round Mode”选择默认的“Truncate”。

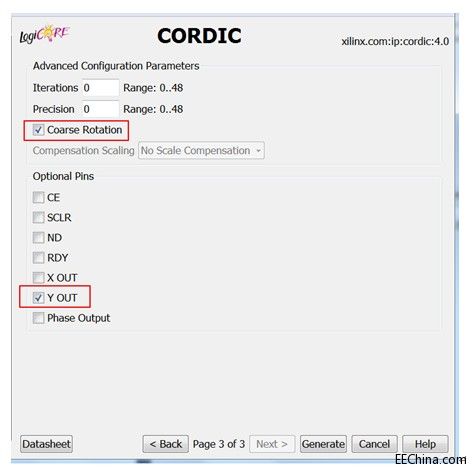

         弹出的第3个页面中，如图所示，务必勾选“CoarseRotation”和“Y OUT”。

         完成设置后，点击“Generate”生成IP核。
