Xilinx FPGA入门连载72:波形发生器之功能概述
发布时间:2016-4-20 10:01
发布者:rousong1989

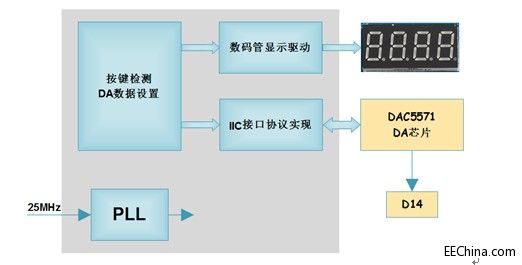

Xilinx FPGA入门连载72:波形发生器之功能概述 特权同学,版权所有 配套例程和更多资料下载链接: 该实例工程的功能框图如图所示。 该实例主要的功能如下,拨码开关SW6/SW5/SW4/SW3的状态控制了不同的DA输出波形。

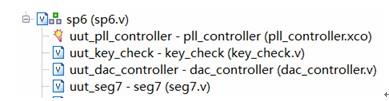

注:X表示任意状态,ON或OFF。 本实例模块划分如图所示。 ● Wave_controller.v模块根据输入的拨码开关状态,相应的产生不同的波形数据给DA芯片。 ● Sin_controller.v模块例化IP核产生正弦波。 ● Dac_controller.v模块实现DAC5571芯片的IIC接口协议,判断有不同的DA数据输入则执行一次DA转换操作。 |
