Xilinx FPGA入门连载69：基于UART控制的VGA多模式显示

         如图所示，本实例需要用户自己准备好一台VGA显示器和相应的VGA线，VGA线用于连接SF-SP6开发板的J1插座和显示器。PC端通过串口调试助手发送不同串口指令给FPGA，可以显示不同的VGA测试画面，发送数据0x00 -- 黑屏，0x01 -- 全屏红色，0x02 -- 全屏绿色，0x03 -- 全屏蓝色，0x04 -- 全屏白色，0x05 -- 8色彩color bar。

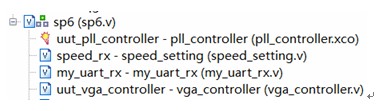

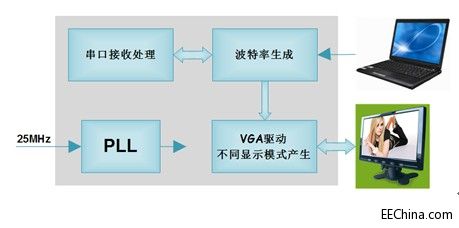

         本实例模块划分如图所示。

●  Vga_controller.v模块产生ColorBar和VGA时序。

●  Speed_setting.v模块产生FPGA本地串口波特率。

●  My_uart_rx.v用于接收串口数据，即串并转换处理。

连接好下载线，给SP6开发板供电（供电的同时也连接好了UART）。

打开ISE，进入iMPACT下载界面，将本实例工程下的sp6.bit文件烧录到FPGA中在线运行。

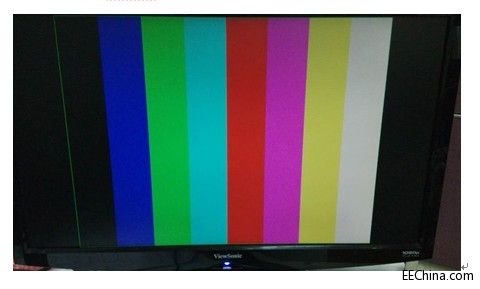

         工程代码中默认的显示分辨率为800*600，如图所示，可以看到默认显示器上出现以绿色为边界轮廓的8原色ColorBar。

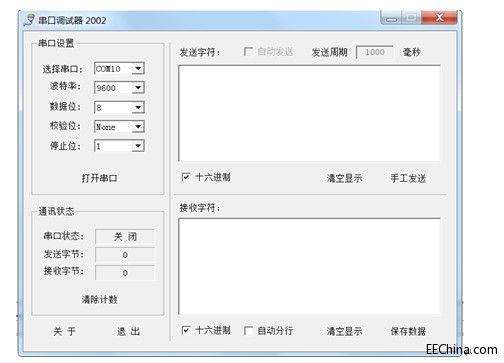

双击如图所示的“串口调试器”，。

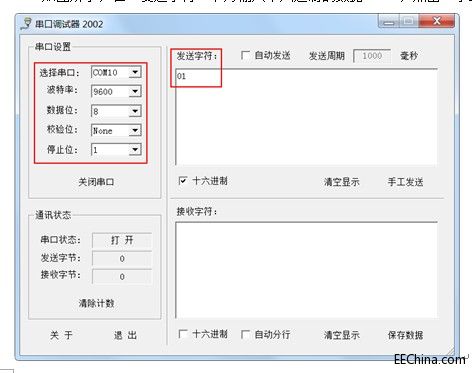

         如图所示，打开串口调试器后，选择串口为COM10（我们前面在硬件管理器中新识别到的COM口，实验者应以自己电脑识别到的COM口为准），设置波特率为9600，数据位为8，校验位为None，停止位为1。点击“打开串口”。

         如图所示，在“发送字符”下方输入十六进制的数据“01”，点击“手工发送”。

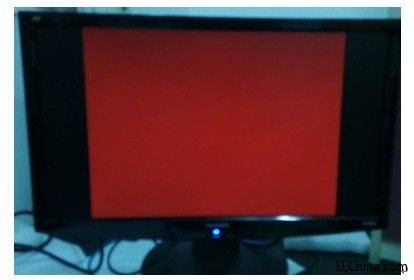

随后我们便可以看到如图所示的全屏红色显示。

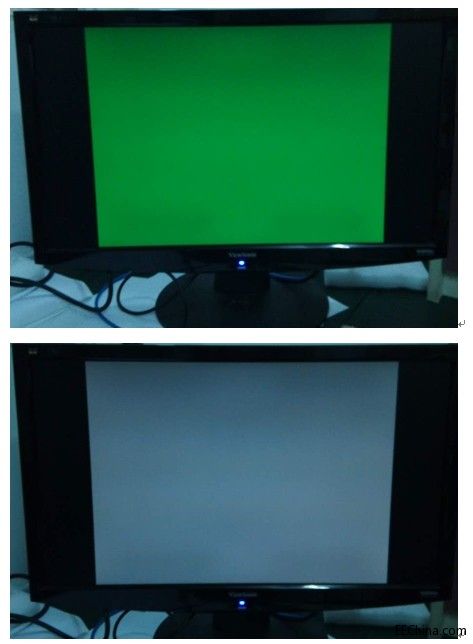

同样的，发送数据0x00 -- 黑屏，0x01 -- 全屏红色，0x02 -- 全屏绿色，0x03 -- 全屏蓝色，0x04 -- 全屏白色，0x05 -- 8色彩color bar。
