Xilinx FPGA入门连载68：VGA驱动ColorBar显示
发布时间：2016-4-11 09:31
发布者：rousong1989
|
Xilinx FPGA入门连载68：VGA驱动ColorBar显示 特权同学，版权所有 配套例程和更多资料下载链接：
如图所示，本实例需要用户自己准备好一台VGA显示器和相应的VGA线，VGA线用于连接SF-SP6开发板的J1插座和显示器。FPGA内部产生ColorBar以及VGA时序用于驱动显示器显示。

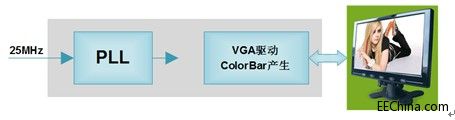

Vga的驱动大体如图所示。
本实例模块划分如图所示。

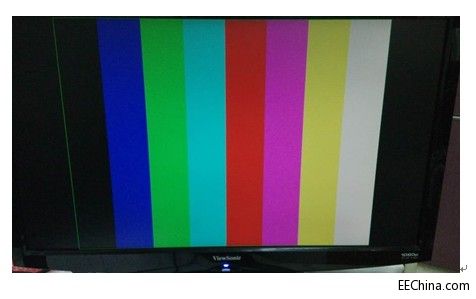

● Vga_controller.v模块产生ColorBar和VGA时序。 连接好下载线，给SP6开发板供电。 打开ISE，进入iMPACT下载界面，将本实例工程下的sp6.bit文件烧录到FPGA中在线运行。 工程代码中默认的显示分辨率为800*600，如图所示，可以看到显示器上出现以绿色为边界轮廓的8原色ColorBar。
|
