基于AT86RF230 ZigBee的WPAN网络设备设计
发布时间：2010-7-23 14:49
发布者：conniede
|

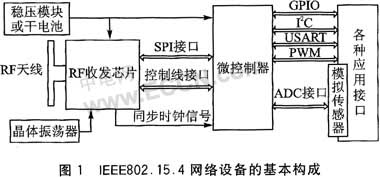

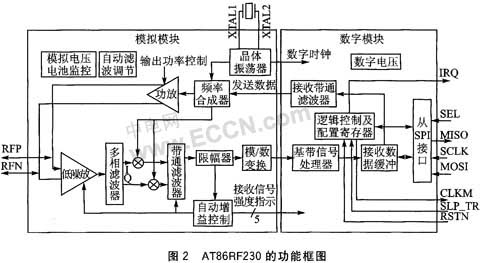

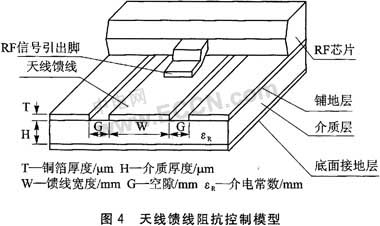

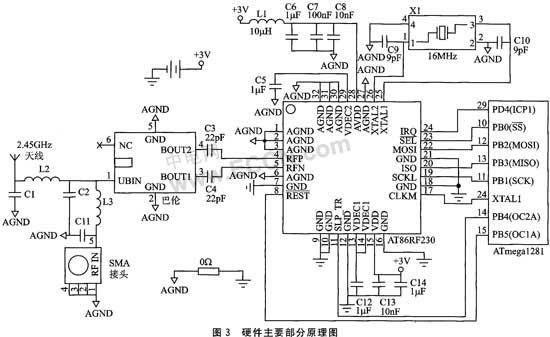

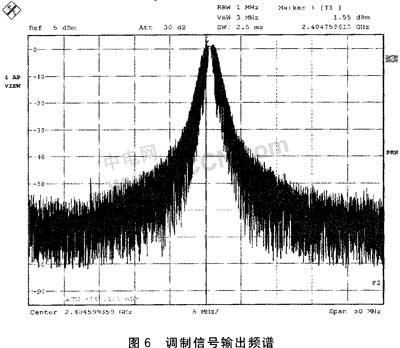

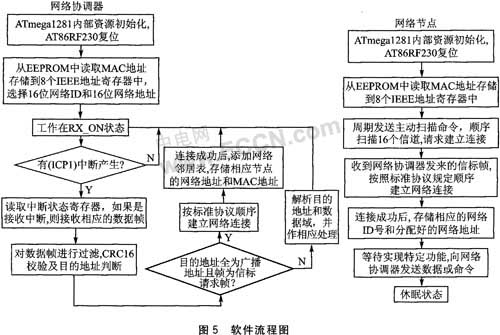

2002年英国Invensys、日本三菱电气、美国Motorola三家公司宣布组成ZigBee技术联盟，共同研究ZigBee技术。IEEE也于2003年制定了针对LR-WPAN(LowRate Wireless Personal Area Networks)的IEEE 802.15.4-2003无线规范，定义了一种新的无线设备的物理层和MAC层，并致力于开发一种可应用在固定、便携或移动设备上的，低成本、低功耗和低速率的无线连接技术，其目标功能是自动化控制，采用DSSS扩频技术，有效覆盖范围根据不同速率可达0～300 m。 IEEE 802.15.4-2003协议共规定了27个通信信道：868 MHz有1个，速率为20 kbps；915 MHz有lO个，速率为40kbps；2.45 GHz有16个，速率为250 kbps。支持星形、树形和网状3种拓扑结构，按照功能划分网络中有完全功能(FFD)和简化功能(RFD)两种不同类型的设备。为了简化协议，IEEE 802.15.4-2003满足OSI参考模型，规定了物理层和MAC层，每一层完成自身所规定的任务，并向上层提供服务任务接口。协议中数据通信方式可分为直接数据传送和间接数据传送两种，并且以数据帧的形式打包发送出去。网络可以在超帧和非超帧的模式下工作，为了提高其可靠性采用了CSMA／CA的媒质访问控制机制、确认帧的应答方式和CRC-16 ITU的校验机制，并可以加入一些数据加密和安全控制模式。出于低功耗、低成本考虑，物理层只有14条服务原语，MAC层有35条原语。与蓝牙相比，这些原语只是它的1／3。 1 硬件电路设计 一般情况下IEEE802.15.4网络设备的基本构成如图1所示。系统的电源通常由电池提供，也可以由稳压模块供给。RF收发芯片负责射频信号的产生和接收解调，其基准时钟由外部高精度的晶体振荡器提供；同时要实现一些物理层和MAC层的基本功能，例如编解码、信道选择、功率控制、接收机能量检测(RSSI)、链路质量指示(LQI)、空闲信道评估(CCA)和硬件CRC校验等。在实现这些基本功能的前提下，RF芯片应该尽量做到低功耗、高灵敏度和较小封装。微控制器要有丰富的资源来完成对RF芯片的控制，以及对传感器、各类应用接口和用户接口的实时响应。通常协议栈需要占用32 KB左右的存储空间。  1.1 AT86RF230性能和内部结构 Atmel公司的AT86RF230是与ZigBee／IEEE802.15.4兼容的无线射频收发芯片。它工作在2.4 GHz ISM频段，拥有104 dB链路预算，-101 dB的接收灵敏度和3 dB的传输功率，从而减少网络中所需节点设备的总数，大大降低了IEEE 802.15.4系统的组网成本。所有RF关键器件(除了天线、晶振、去耦电容外)都集成在一块芯片中，封装形式采用32引脚、5 mm×5 mm×0.9 mm大小的QFN封装。由该芯片所构成的设备仅需6个外部组件，功能框图如图2所示。终端节点通常是电池供电，发射模式下电流消耗为17 mA，接收模式下为15 mA，睡眠模式下仪为0.7μA；工作电压可达1.8～3.6 V，内部有集成的1.8 V LDO。AT86RF230内部有35个可以通过SPI控制时序访问的8位寄存器，工作时有8个基本状态(可以根据需要扩展为14个)。片内发送数据和接收数据的缓冲分别为129字节和130字节，正好可以满足IEEE802.15.4协议规定的最大帧长度127字节的要求。发送时需要加2字节的CRC16校验码，接收时还要多加1字节的链路质量指示。  1.2 网络设备的硬件电路构成 硬件主要部分原理图如图3所示，模块的数字接口为ATmega1281与AT86RF230之间的SPI接口以及其他4条控制线。AT-mega1281是Atmel公司的8位高性能的AVR单片机。其基本特征有：采用RISC构架，具有135条指令，工作在16 MHz时吞吐率可达16MIPS；片内具有128 KB Flash、4 KB片内E2PROM和8 KB SRAM，可以通过ISP或JTAG下载程序；工作频率最高可达16 MHz，工作电压为1.8～5.5 V，掉电模式下只有0.1μA的工作电流。在本设计中ATmega1281工作于内部为8 MHz的振荡频率下。 如果要采用与AT86RF230同步的外部时钟信号，那么CLKM引脚应接到ATmega1281的XTAL1脚上，并且熔丝位要设置为外部时钟。AT86RF230的各种工作状态中断信号由IRQ脚控制，这里接到ATmega128l的ICP1脚产生捕获中断，因为捕获中断可通过设置噪声消除方式来减少外界的干扰，从而提高中断的可靠性。有关AT86RF230寄存器SPI读写时序、状态转换图及各种中断控制的具体方法可以参阅参考文献[4]。还需注意，AT86RF230所接外部晶振X1的长期工作频率稳定度要小于等于40ppm，并根据晶振和芯片的驱动能力选择合适的负载电容。  对于模拟部分设计，为了降低其他部分的干扰，提高RF性能，需要采取抗干扰措施。例如，模拟电源输入端增加磁珠或电感；AT86RF230模拟地和数字地要分开布线，并在一点接地；为了减小分布参数的影响，铺地要尽可能大，并且要适当打上过孔；滤波用的电容也要尽量靠近芯片。另外，要注意阻抗匹配，AT86RF230天线端口为2路100Ω的差分输出，可直接接差分馈电的天线，但缺点是阻抗匹配和测试都比较困难，一般可以用巴伦把2路100Ω的差分输出变换成一路50Ω输出，然后接各类单端馈电的天线。在控制RF信号输出脚PCB导线的阻抗时，可以采用图4所示的模型。  根据选定参数使用Agilent公司提供的免费软件Ap-pCAD，进入Passive Circuits界面选择相应模型。本设计选用Coplanar Waveguide模型，输入参数后便可计算出馈线的特性阻抗。若根据计算结果设计出的馈线实际测试情况阻抗达不到50Ω，则可以通过增加电感L2，及相应电容C1或C2来实现50Ω匹配。天线选型方面既可选用双端100Ω的差分天线，也可选用50Ω的单端天线，只要按需增建双端到单端变换的巴伦即可。使用偶极子或F型的PCB天线，优点是可以获得相对较高的增益，抗干扰能力强；片状天线体积小，但增益不高，易受干扰。 2 软件设计 软件开发环境为AVRSTUDIO+AVRGCC。这两个软件均是免费的。软件设计主要包括射频驱动、外围电路控制和ZigBee协议栈设计3个部分。基于IEEE802.15.4协议的WPAN网络中的协调器和网络节点的软件流程基本相同，只是网络协调器要承担网络建立的功能，网络节点则要承担一些控制或测量的功能。为了与其他ZigBee产品相兼容，软件设计必须严格遵守IEEE 802.15.4协议。本设计建立的网络拓扑是非超帧结构的星形网络，具体软件流程如图5所示。  基本过程为：网络协调器首先初始化WPAN信息数据库，建立ZigBee网络，分配网络ID号和16位网络地址，初始化邻居设备表，然后等待其他节点连接；网络节点上电后，初始化内部资源、网络节点的WPAN信息数据库，发送扫描信号请求连接，连接成功后，记录下网络ID和分配好的16位网络地址，按功能设定向协调器发送信息。因为网络节点一般为电池供电，所以在空闲时要进入休眠节能状态。外围电路控制主要是针对传感器、开关等器件的控制，可根据不同需求对软件进行相应的修改。 3 测试结果及总结 对ZigBee／IEEE 802.15.4网络设备性能评估，主要是测试它的发射功率、频谱的相位噪声、临近信道干扰和通信距离等。因为AT86RF230没有纯载波的输出模式，只能通过测试调制信号频谱来分析输出功率和最大增益点对应频偏。图6为第11信道2.405 GHz的调制信号输出频谱，从中可以看出最大功率所对应的频点。在空旷环境中测试，距离150 m时通信的误码率可小于1％。系统在发射状态下耗电为23.7 mA，接收时为21.78mA，休眠状态下仅为2.5 μA。实验结果证明，本文设计的基于AT86RF230收发器的WPAN网络设备具有容错性高、性能优越、超低功耗、价格低廉的优点，能够满足多种场合实际需求。通过不断完善软硬件设计，相信本系统的各项性能指标还可进一步提升。  |
