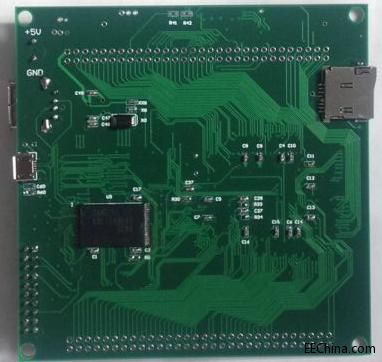

NXP LPC1788FBD208核心板方案

发布时间:2016-2-22 16:26    发布者:nxp_mcu
一、 硬件电路
1、2片SDRAM (16M*16bit*2片)
2、1片NANDFLASH(128M*8bit)
3、1个SD卡(SPI接口)
4、1个USBHOST   1个USBDEVICE(两个同时只能使用其中的一个功能)
5、20pin JTAG下载电路/
6、2个60pin 管脚引出端子座
7、1个40pin fpc LCD引出端子
二、 软件实现
1 、SDRAM 60MHz运行频率
2、NANDFLASH驱动程序,裸机驱动和yaffs系统驱动
3、USBhost:u盘读写
4、USBdevice:虚拟串口
5、FREERTOS操作系统移植
6、SD卡的fats文件系统读写操作
7、基于SD卡和USBhost的IAP简单程序升级
