【从零开始走进FPGA】对立统一——异步时钟同步化
发布时间：2016-2-19 09:03
发布者：designapp
|

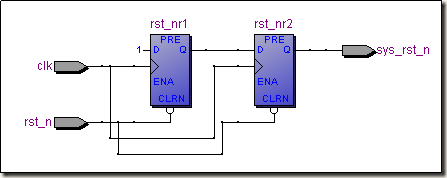

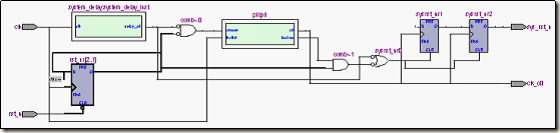

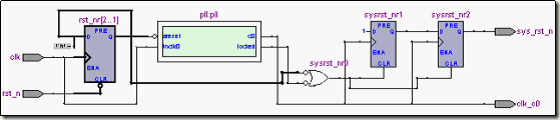

一、什么是对立统一 什么是CEO，就是首席执行官，是在一个企业中负责日常经营管理的最高级管理人员，又称作行政总裁，或最高执行长或大班。 那么，在FPGA系统，需不需要一个最高级别的执行官，来管理所有进程呢?为了系统的有序性，不至于凌乱、崩溃，答案必然是肯定的。 谁都知道，FPGA内部时序逻辑的工作，是通过时钟的配合来完成任务的。那么当系统中有异步时钟的时候，怎么办?每一个系统必须有一个最高级别的时钟，执行力最强;同时它担任着管理异步时钟的任务，其它异步时钟想让手下执行任务，必须告诉执行官，然后执行官去分配任务。所以，一切行动，都必须通过首席执行官的允许，才能进行;不然，没门。首席执行官具有最高支配权。它们之间的关系如下图所示：  因此，对于工程中出现的异步时钟，与最高时钟是对立关系，但这个CEO的地位决定了只有他说了算，不然就会“叛乱”，因此要把那些异步时钟统一管理，这就是所谓的“对立统一”。 二、异步时钟同步化 1. 异步时钟种类 异步时钟有很种类，如下是几种项目中常常出现的情况 (1)系统异步复位信号 (2)由其它处理器输入的时钟 (3)内部组合逻辑产生的时钟 当然也并非所有异步时钟都要同步化，必须高速ADC，DAC芯片往往有个时钟输入端，这时保证该芯片与该部分逻辑电路同步，可以专门供给一个晶振，来达到更好的效果;同时也不是最高时钟以外的时钟都要同步化，由PLL产生的不同的时钟，本身就是同步的，可以不处理。 当然在可靠性要求不高的时候，异步复位这些信号也可以不处理，只是，养成良好的习惯，永远不会错。 2. 异步时钟解决方案 对于时钟的同步，采用的方法都差不多。Bingo在特权的《深入浅出玩转FPGA》中得到启发，相应的简单的描述一下几种关于异步复位信号的同步化。 (1)异步复位信号的同步化 此部分其实很简单，应用了上述边沿检测的部分思维，用最高时钟打慢几拍，便实现了与最高时钟的同步。此处不再用Block来累赘的描述，verilog设计代码如下所示： /***************************************************** * Module Name : synchronism_design.v * Engineer : Crazy Bingo * Target Device : EP2C8Q208C8 * Tool versions : Quartus II 11.0 * Create Date : 2011-6-25 * Revision : v1.0 * Description : *****************************************************/ module synchronism_design ( input clk, input rst_n, output sys_rst_n ); //------------------------------------------ //rst_n synchronism, is controlled by the input clk reg rst_nr1, rst_nr2; always @(posedge clk or negedge rst_n) begin if(!rst_n) begin rst_nr1  (2)PLL协作时异步复位信号同步化 相对于上述异步复位信号同步化方法的扩展，分析存在PLL环情况下的对信号的处理。如下verilog代码所示，先用晶振输入时钟对异步复位信号进行同步化，最后通过与PLL输出信号locked与前面产生的同步复位信号与操作，得到最后的系统复位信号。 具体Verilog代码如下所示： /***************************************************** * Module Name : synchronism_pll_design.v * Engineer : Crazy Bingo * Target Device : EP2C8Q208C8 * Tool versions : Quartus II 11.0 * Create Date : 2011-6-25 * Revision : v1.0 * Description : *****************************************************/ module synchronism_pll_design ( input clk, //50MHz input rst_n, //global reset output sys_rst_n, //system reset output clk_c0 //50MHz ); //---------------------------------------------- //rst_n synchronism, is controlled by the input clk wire pll_rst; reg rst_nr1,rst_nr2; always @(posedge clk or negedge rst_n) begin if(!rst_n) begin rst_nr1  (3)外输入异步信号同步化 当外面输入异步时钟或者异步信号的时钟，一律转换为使能时钟。此方法与前一张接关于边沿检测的讲述一样，此处不做累赘讲解。 (4)系统同步信号最优化设计方案 当FPGA刚上电的短暂时间内，所有逻辑块上电，多多少少需要一定的时间(尽管非常短暂)。在一般时序要求不高的项目中，似乎可以忽略不计。但对于是需要求非常严格的操作，这几十ns或者ms上电时，FPGA内部是相当不稳定的。因此，在同步异步信号的同时，先将整个系统工作延时一定时间，将会在一定程度上得到更稳定的运行结果。同时，处理后FPGA内部真正开始工作实在系统上电稳定后进行的，因此相应逻辑时序等，更稳定准确。 以下是Bingo在实际项目中遇到的问题的解决方案。经过对系统进行100ms延时的处理后，本来容易出错的系统，在没出现过异常。 具体verilog代码如下所示： /*************************************************** * Module Name : synchronism_pll_delay_design.v * Engineer : Crazy Bingo * Target Device : EP2C8Q208C8 * Tool versions : Quartus II 11.0 * Create Date : 2011-6-25 * Revision : v1.0 * Description : ****************************************************/ module synchronism_pll_delay_design ( input clk, //50MHz input rst_n, //global reset output sys_rst_n, //system reset output clk_c0 //50MHz ); //---------------------------------------------- //rst_n synchronism, is controlled by the input clk reg rst_nr1,rst_nr2; always @(posedge clk or negedge rst_n) begin if(!rst_n) begin rst_nr1  |
