零基础学FPGA（十七）新人必进，1602动态电子可调时钟设计，练一下代码风格吧
发布时间：2016-2-18 14:14
发布者：designapp
|

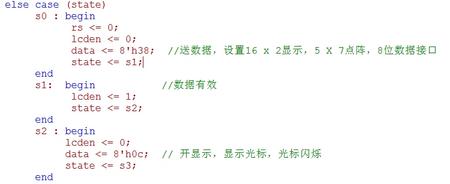

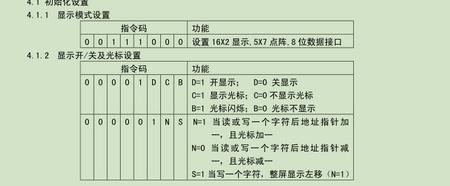

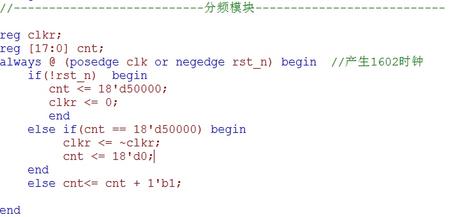

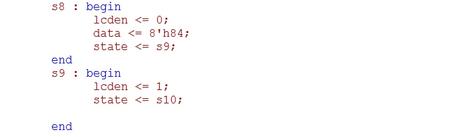

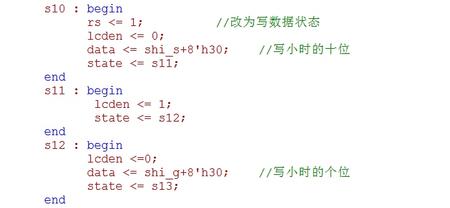

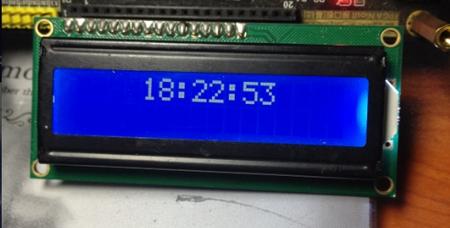

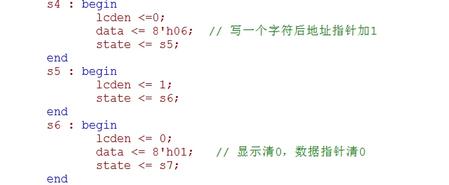

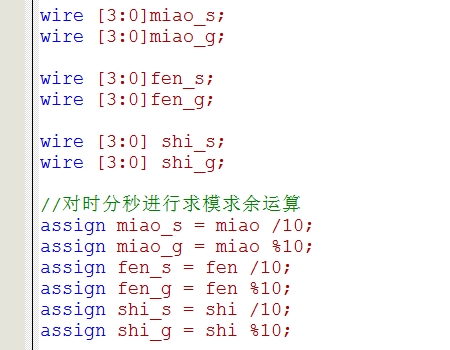

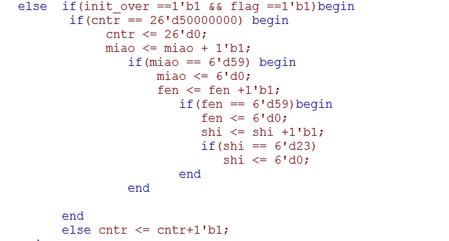

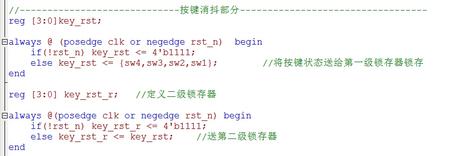

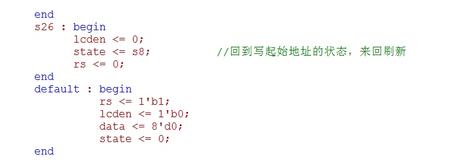

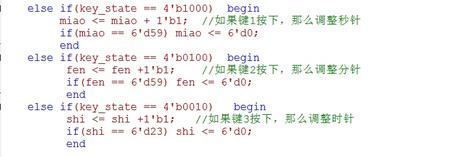

之所以取这个标题名呢~感觉这个实验还是蛮重要的，当初我在学单片机的时候也是通过这个实验来巩固了一下自己的代码风格，当然这个实验涉及的东西还是挺多的，如果是新手，想要自己设计出来还是有点难度的，当然这个设计目前对我来说不算难了应该，写这篇文章的目的呢就是想巩固一下自己的代码风格，因为以前学习大多是先看懂别人的代码之后，然后根据自己的理解再敲上一遍，这次不同，这次的代码是小墨同学没有参考任何其他教程的情况下，用自己脑子里的东西写的，自我感觉条理还算清楚，估计新手看起来应该还是比较容易上手的，不过由于小墨同学资历尚浅，对于资源，速度的问题考虑的过少，没有对这个设计进行优化，但是想想，以一种直白的方式交给刚入门的同学，避免了优化代码带来的一些迷惑，这便是这篇文章的目的了。这篇文章只介绍电子时钟设计部分，至于1602的其他用法希望各位自行学习~ 现在已经进入了12月，也就是考试月了，对于我这么一个大三的学生来说，专业课铺天盖地可以说，再说我们通信专业也不是什么好学的科目，估计未来一个月文章会更新的慢一点。希望大家多多支持~下面我们开始是今天的教学 这次我们要做的是一个电子时钟，动态可调并在1602上显示，那我们就先来了解一下1602.其实液晶这部分感觉都差不多，大家要是会了1602,那么上手12864也不成问题了 1、操作时序  1602要用到的管脚也就是4个，即 1、rs数据命令选择端 2、wr读写控制端 3、lcden使能信号 4、8位的数据端口 而且1602的读功能我们用不到，所以wr一直置0即可，要控制的就是rs端，数据端和lcden端 2、写时序 由于读操作我们用不到，直接来看写操作好了  由上图得，我们如果要写命令的话，就要在rs为低电平的时候给数据端送8位命令数据，然后等一段时间后有一个lcden的高脉冲即可使数据有效，注意这个lcden的高脉冲要掩饰一点时间 3、初始化设置  这里我们要显示一个2行，16位的液晶，5x7点阵，8位数据接口，不显示光标 故初始化的时候我们要进行的操作是送1602这两个命令，好下面我们开始写程序 4、程序设计 有些人会问，1602的时序图上的延时怎么操作?这个问题已经有好几位网友问过我了，这里，我们需要用到状态机。由于我们的时钟是50Mhz，一个周期为20ns，对于1602来说这个频率太高了，因此我们需要分频。再看看1602的datasheet里的延时参数，这里我们设置供1602的时钟  做好了时钟我们就可以来写状态机了，首先我们需要把RS拉低，因为我们要对1602进行初始化，然后给1602送初始化数据，即0x38，延时一个时钟周期之后将使能端拉高。注意这里的一个时钟周期是我们之前的分频后的时钟，大约1ms，然后再等待一个时钟周期后将lcden拉低，并送光标显示数据0x3c  接着，按照上述方法设置1603写一个字符后地址指针加1和显示清零命令，即0x06和0x01  然后我们需要确定我们的时钟的时间显示地址  例如，我想把时钟的小时的十位写在04的位置上，这样我们就需要写命令给1602，告诉它我们要写的地址为 0x80 +4 = 0x84，故要给1602送0x84  这样我们的初始化就结束了，初始化结束之后，我们需要写数据了。与写指令不同的是，这里仅需将RS拉高，其他时序不变，下面我们来写时间，我的思路是先将时分秒写进去，再利用状态机循环刷新  分钟和秒钟的书写规则和小时相同，写完后要回到刚开始写的地址处进行循环，即0x84  静态时钟写完了，这个时候如果把程序下到板子里，液晶屏上应该显示“00:00:00”,下面我们让这个时钟动起来，这就需要我们令开启一个进程，专门用来进行时钟计数，这里要用到分频电路，这次要分频1秒钟  计数完成之后我们需要将时分秒进行处理，因为我们往1602里写数据一次只能写1位，故，我们需要把时分秒的十位和各位分开来再送到1602，这里就用到了求模求余算法了  这样的话我们的时钟应该就可以动起来了，这里再说一下求模求余算法，例如分钟是45分，45对10求模即4，送到相应的10位上去，45对10求余，即5，送到相应的个位上去即可。 除了让时钟动起来之外，我们还可以再加一个功能，实现可调，这就需要用到按键，功能如下： 1、键1按下时，时钟停止计时 2、键2、3、4按下时，分别对时分秒进行调整 3、键1再次按下时，时钟开始计时 说到按键，就要用到按键消抖了，这就是前面的知识了，这里不做重复，详细见源代码，这里提供部分代码  接着对相应位进行操作即可   这样我们的时钟算是设计完成了，至于其他功能，大家可以另行拓展，在这里小墨同学就给大家布置一项作业吧，实现多功能电子时钟设计，功能如下： 1、 实现年月日显示，并按照平年闰年，大月小月计数 2、实现定时报警功能，即闹钟 3、让显示的时间上电的时候从右面慢慢滑进来 下面是实验结果测试图片  |
