小梅哥和你一起深入学习FPGA之数码钟（上）
发布时间：2016-2-17 08:42
发布者：designapp
|

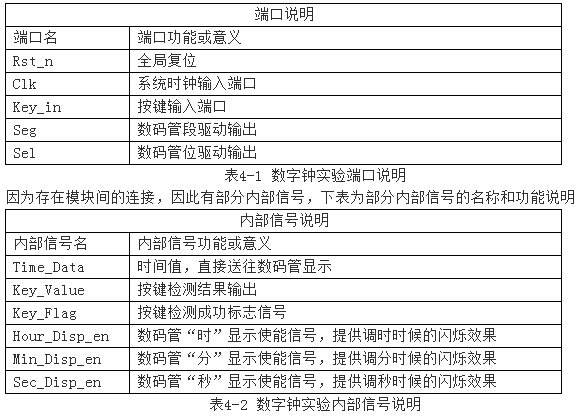

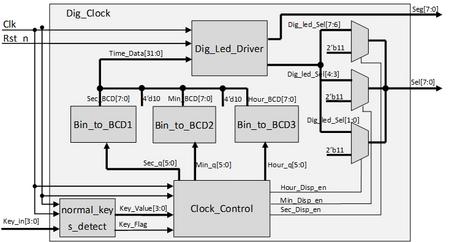

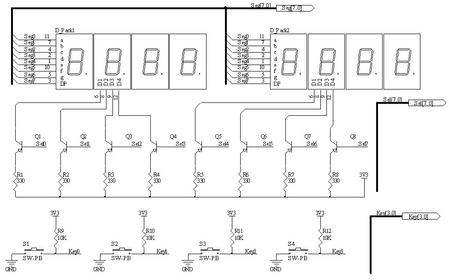

一、 实验目的 实现数码时钟的功能，要求能够进行24时制时、分、秒的显示，并能够通过按键调整时间。 二、 实验原理 通过对系统时钟进行计数，获得1S的标准信号，再以该信号为基础，进行时、分、秒的计数，通过数码管将该计数值显示出来，即可实现数字钟的功能。同时可以使用独立按键对时、分、秒计数器的初始值进行设置，即可实现时间的设定。 三、 硬件设计 本实验硬件电路简单，用到了8个数码管和4个独立按键。硬件电路如下：  图3-1 数字钟电路 四、 架构设计 本实验设计架构模块较多，下图为数字钟的架构：  图4-1 数字钟实验模块组织结构图 由图可知本实验有16个输出端口和6个输入端口，各端口的意义如下  |
