怎样将简单的将电路框图变成电路原理图

[复制链接]
发表于 2016-2-2 16:19:16 | 显示全部楼层 |阅读模式
关键词: 电路框图 , 电路原理图

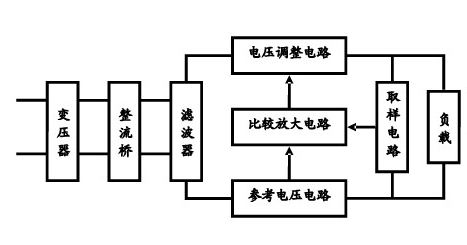

第一步:根据电路工作原理绘制电路原理框图,这个比较容易,而且比电路原理图更容易在网上得到。框图内容越具体,转化原理图越容易。下图是串联型稳压电源方框图:



第二步:将框图变为原理图:

先将每个方框的内容变为单元电路。

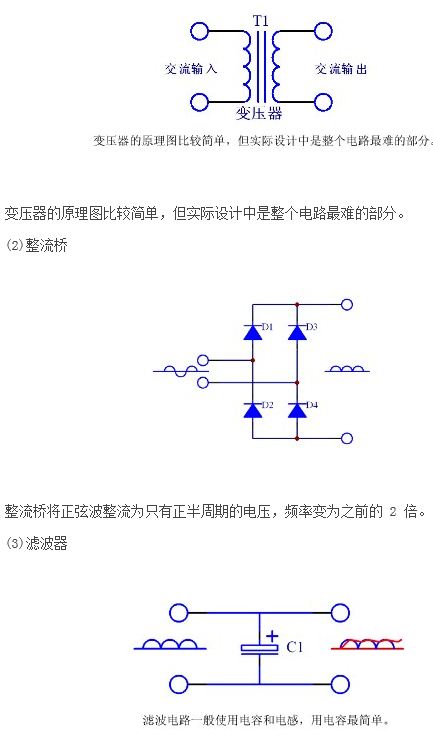

(1)变压器



滤波电路一般使用电容电感,用电容最简单。

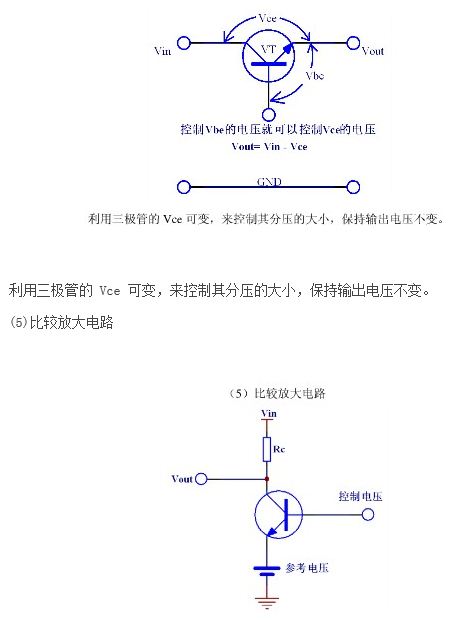

(4)电压调整电路



采用反相放大电路,控制电压大于参考电压与 Vbe 之和,三极管工作在放大状态才能起控制作用,控制电压控制 Vout 的输出电压大小。

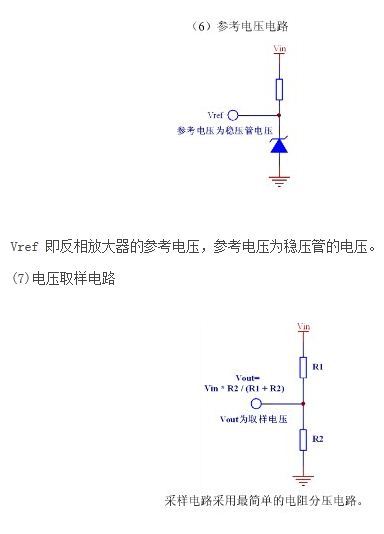

(6)参考电压电路



采样电路采用最简单的电阻分压电路。

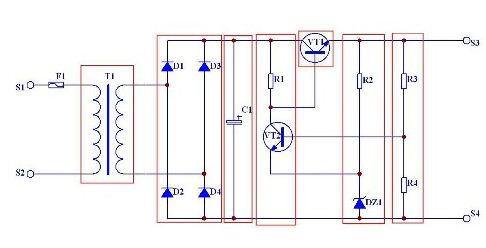

(8)最终组合电路



将框图中的各部分按照框图进行组合,即可以完成电路图的初步转化。

还要具体分析各个部分如何合理的结合在一起。这些基础分析属于电路分析的内容。

图中的各个框内的电路都可视作二端口网络。




发表于 2016-3-16 19:51:07 | 显示全部楼层
好图
