赛普拉斯推出全球最灵活的单芯片ARM Cortex-M0解决方案

发布时间：2016-1-27 11:08 发布者：eechina

关键词： PSoC , Cortex-M0

全新的PSoC 4 L系列可降低成本，将嵌入式设计更快推向市场，同时快速实现高级用户界面和产品变更

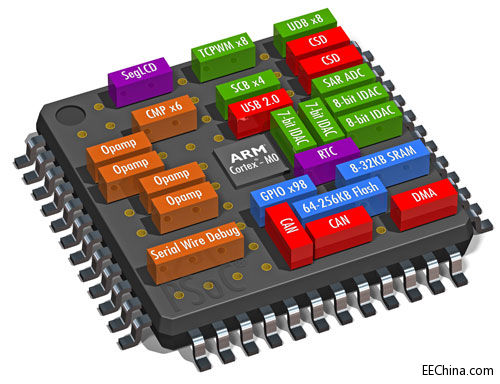

赛普拉斯半导体公司今日推出其PSoC 4可编程片上系统架构的一个新系列。全新的PSoC 4 L系列是业内集成度最高的单芯片解决方案，搭载32位ARM Cortex-M0内核、256KB闪存、98个通用I/O、33个可编程模拟与数字模块、1个USB设备控制器和1个控制局域网（CAN）接口。PSoC 4 L系列借助于PSoC 架构的灵活性解决了产品变更问题，利用赛普拉斯业界领先的CapSense电容触摸感应技术实现了可靠美观的用户界面，因而是各种工业和消费应用的理想解决方案。

赛普拉斯MCU营销副总裁John Weil表示：“屡获大奖的PSoC 4产品线可让客户从其专有的8位和16位MCU轻松迁移至业内集成度最高的ARM Cortex-M0片上系统。PSoC 4 L系列引入了一些新特性，如大型电容触控界面的家电所需的最高94条通道双互电容CapSense模块；面向“位元完美”（bit-perfect）数字音频解决方案开发提供USB和可编程数字模块。此外，该系列还具备打造新兴的USB Type-C产品所需的全部资源。”

PSoC 4 L系列最多配备13个可编程模拟模块，其中包括4个高性能运算放大器、4个电流输出数模转换器（IDAC）、2个低功耗比较器、1个12位SAR ADC和最高支持94条电容感应通道的双CapSense模块。可编程模拟模块能够让工程师在开发片上定制模拟前端、实现终端产品新特性的同时，不增加产品的成本、尺寸和功耗。

PSoC 4 L系列最多配备20个可编程数字模块，其中包括 8个计时器/计数器/PWM模块、4个串行通信模块和8个通用数字模块（UDB）。该可编程数字模块每个均包含2个可编程逻辑器件、1个可编程数据通道和状态及控制寄存器。UDB可以配置为协处理器，用于分担ARM Cortex-M0内核的计算密集型任务。这些模块还能让工程师实现各种定制数字外设、状态机或胶合逻辑，而传统MCU通常需要额外的IC才能实现这些功能。

可扩展的PSoC 4架构的两个重要支撑是简单易用的PSoC Creator集成开发环境（IDE）和PSoC 组件。PSoC Creator可实现硬件和固件的并行设计，从而简化系统设计，加快产品上市速度；PSoC组件则是IDE中以图标表示的免费嵌入式IC。它们能够加快最终应用的原型设计速度，同时最大程度减少常见的PCB修改和固件变更。
