普源推出新型VSWR驻波比测量电桥VB 103

发布时间:2016-1-5 10:58    发布者:vivianpang
关键词: 普源精电 , 测试测量
普源精电公司(以下简称:RIGOL)宣布,将于2016年1月1日推出VB1032电桥。VB1032 可用于配合 RIGOLDSA 800、DSA1000系列带有内置跟踪源-TG的频谱分析仪对天线等被测件进行谐振频率点、回波损耗、反射系数、电压驻波比等 与S11 相关的参数进行测量。VB1032具有更好的方向性指标(10MHz 到 3.2GHz: >=30dB),可更好地满足用户对反射参数测量的需求,有着广泛的应用空间。
图一:VB1032电桥

图二:VB1032VSWR电桥在频谱分析仪上的应用

传统的S参数测量使用网络分析仪来进行,但网络分析仪通常价格昂贵,其普及性和使用频率远远不如频谱分析仪。近几年RIGOL在频谱分析仪领域频频出手,推出了价格万元起步的频谱分析仪,大大加快了频谱分析仪普及的脚步,使频谱分析仪已经成为硬件工程师必备的测量设备了。带有内置跟踪源的DSA800-TG和DSA1000-TG系列可以实现滤波器,电缆,放大器等传输特性的频响测试,对于反射特性的测试,则需要使用外置的测量电桥或定向耦合器来实现。电桥与频谱分析仪配合构成了标量网络分析系统,可以对被测件(DUT)的端口进行回波损耗,电压驻波比,反射系数等的快速测量。这种方法,使得您购买的频谱分析仪即可以测量信号的特性,又可以测量器件的传输和发射的标量特性,大大提高了仪器的使用效率。

测量S参数的频谱分析仪需要带跟踪源功能,RIGOL推出的DSA1000系列和DSA800系列5款频谱分析仪都有带TG的功能,DSA800系列的频率范围从9kHz~7.5 GHz,DSA1000系列的频率范围从9kHz~3 GHz,不仅性能指标优异,还有丰富的高级测量功能,性价比突出,充分满足工程师的应用需要。

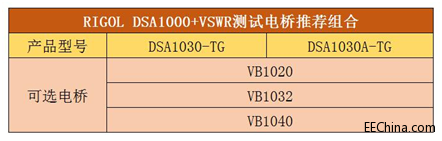

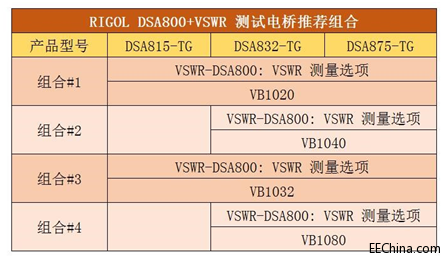

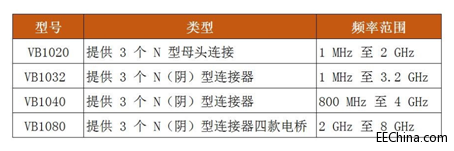

RIGOL已经推出了多款能与带有内置跟踪源的DSA1000-TG系列和DSA800-TG系列频谱分析仪配套使用的电桥产品,包括VB1020、VB1032、VB1040、VB1080,具体如下表:


使用带有内置跟踪源的RIGOL DSA1000-TG系列和DSA800-TG系列频谱分析仪与VB系列电桥的配合,可以让工程师在没有网络分析仪的情况下,也能对S信号进行测量,使射频微波工程师能够简单、顺利、经济地完成产品的开发测试工作。
