二极管和稳压二极管的使用区别
发布时间：2015-12-30 14:51
发布者：designapp
|

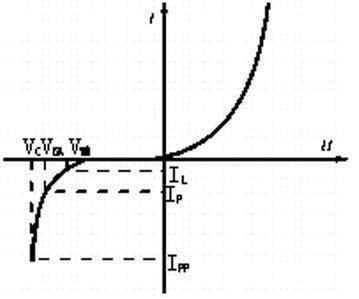

电子系统的应用当中，电压及电流的瞬态干扰会经常造成电子设备的损坏，瞬态干扰的显著特点是作用时间极短，但电压幅度高、瞬态能量大，所以破坏性很大。为了防止这种破坏,TVS管得到了广泛的应用，TVS(Transient Voltage Supprseeor)是一种在稳压管工艺基础上发展起来的一高效能的电路保护器件，其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度(最高达1*10-12秒)使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。我们在一些精密电子设备中经常可以看到TVS二极管作为ESD防护的主要手段之一。 作为二者的共同点，它们都可以用来稳压，并且都工作在反向截止状态下，TVS管的电压-电流特性曲线如下图所示：  从上面的图可以看到，其正向特性与普通二极管相同，反向特性为典型的PN结雪崩器件。但是TVS管齐纳击穿电流更小，大于10V的稳压只有1mA，相对来说齐纳二极管击穿电流要大不少，但是齐纳二极管稳压精度可以做的比较高。而且TVS管强调的是瞬态响应，所以其时间参数就很重要了，也就是说稳压二极管的响应时间通常要比TVS管的慢。同时TVS管的功率较大，而稳压管的功率较小。 其次，从概念上理解，TVS管主要是防止瞬间大电压的影响，最终可以达到稳压的目的，这与稳压管的作用是有区别的。 以上只是一个简单的介绍和比较，实际使用中可以查阅相关的资料做出正确的选择。下面是一个TVS二极管应用指南的资料，可供使用TVS二极管的参考。 |
