红米Note 3拆解
发布时间：2015-12-21 14:51
发布者：designapp
关键词：
note3
|

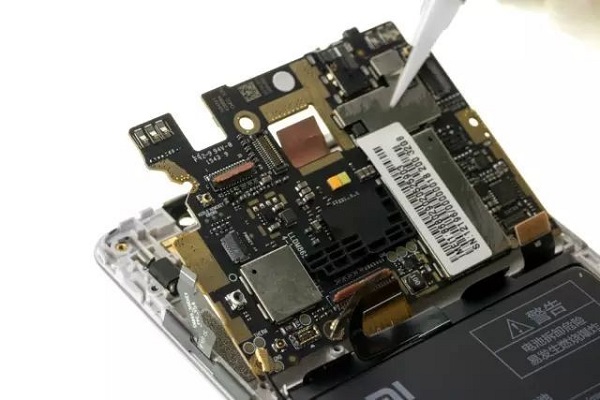

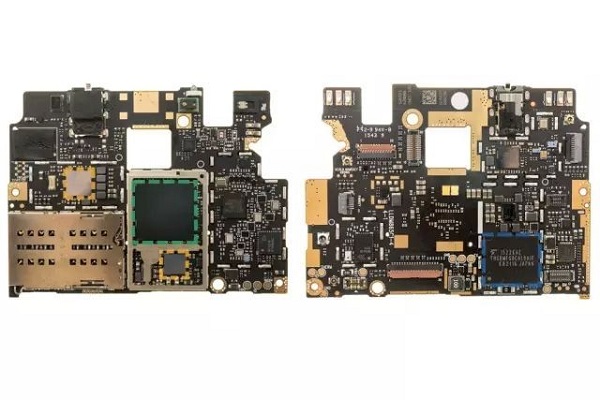

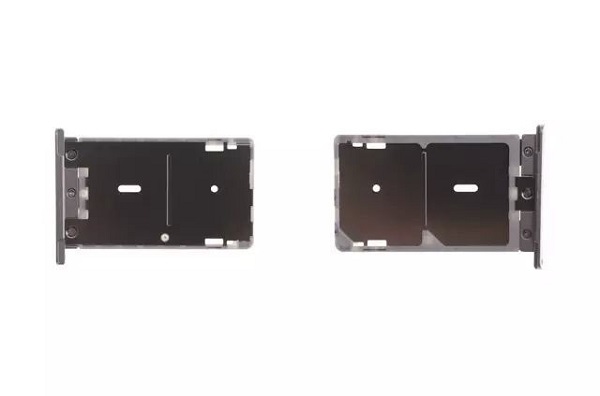

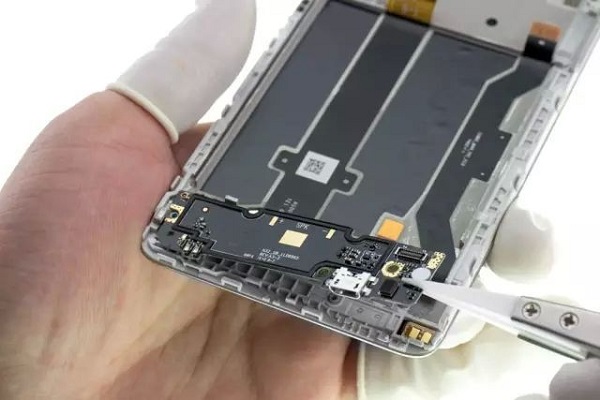

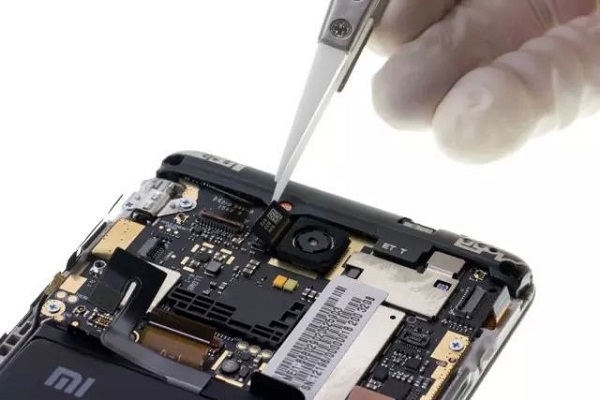

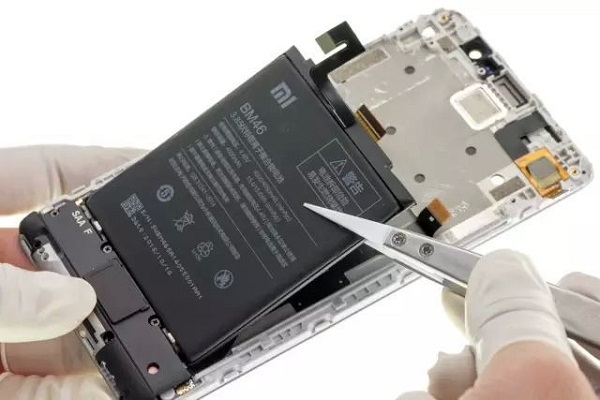

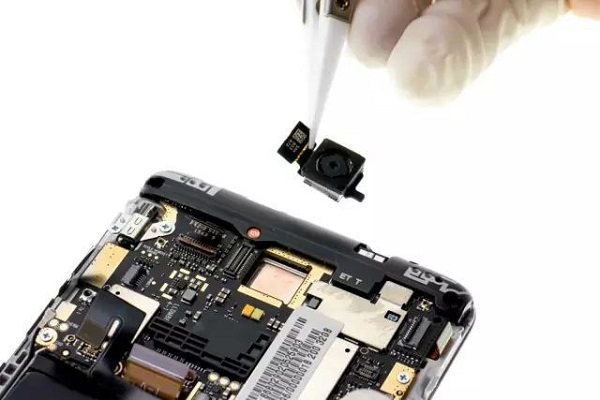

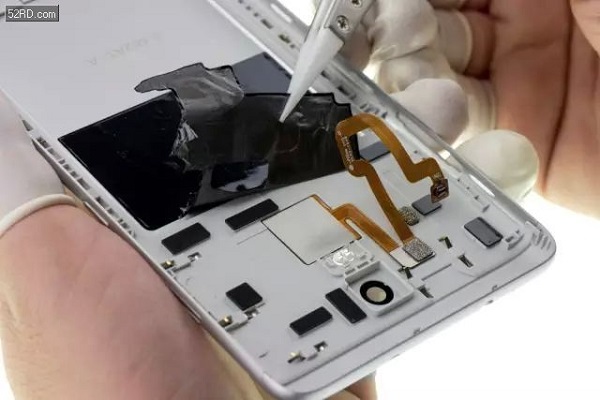

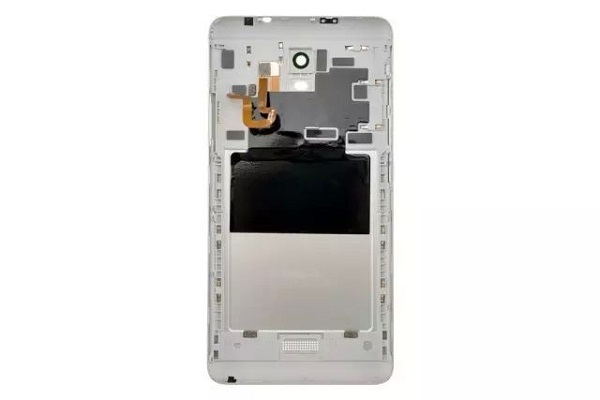

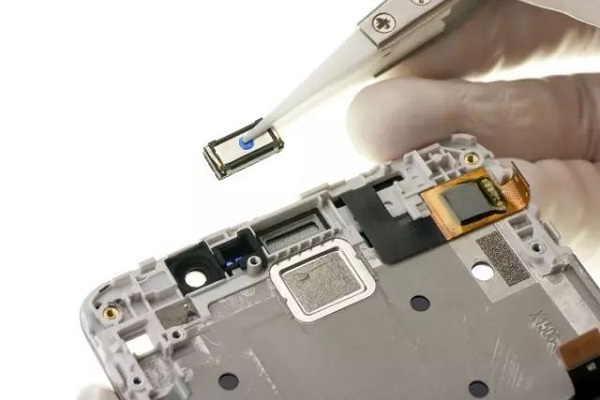

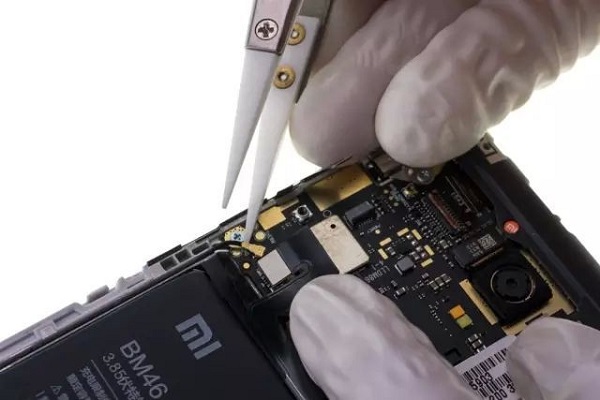

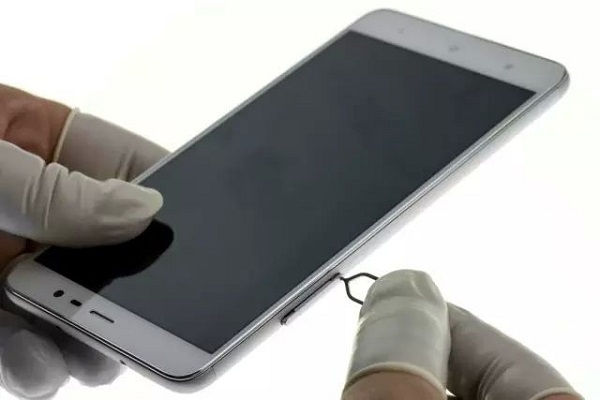

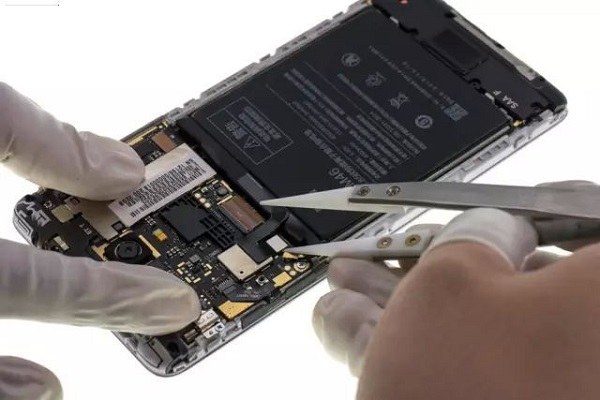

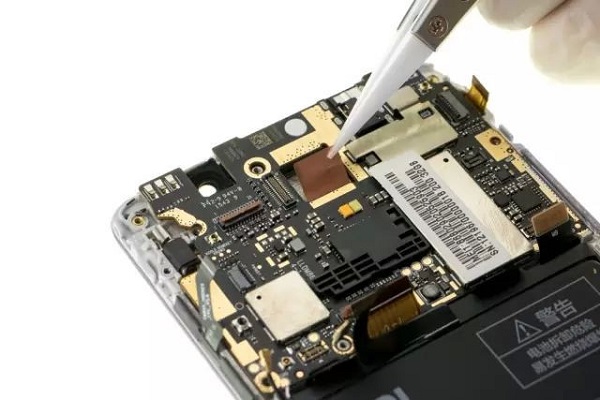

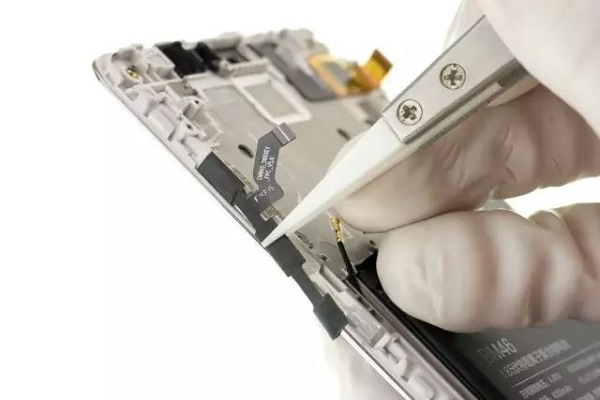

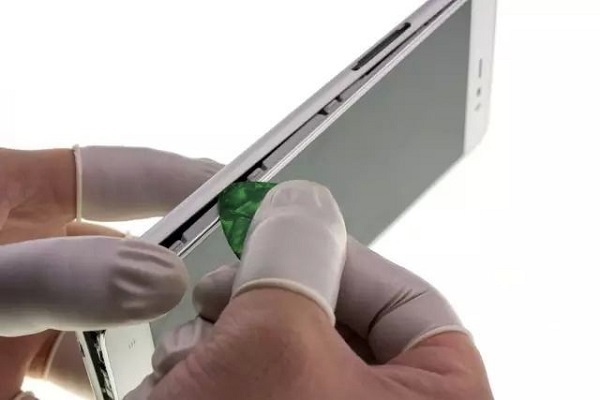

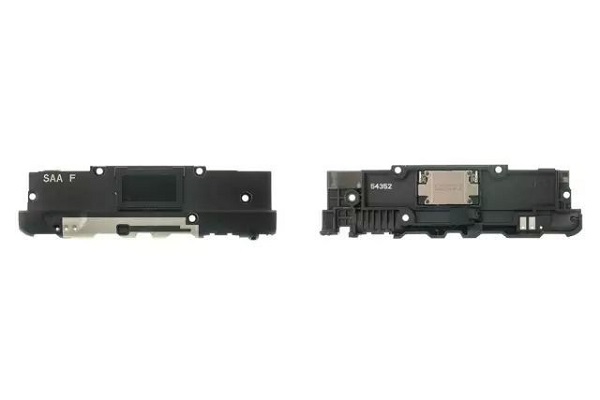

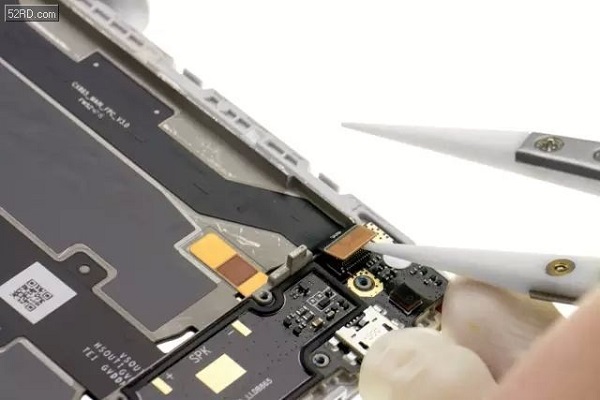

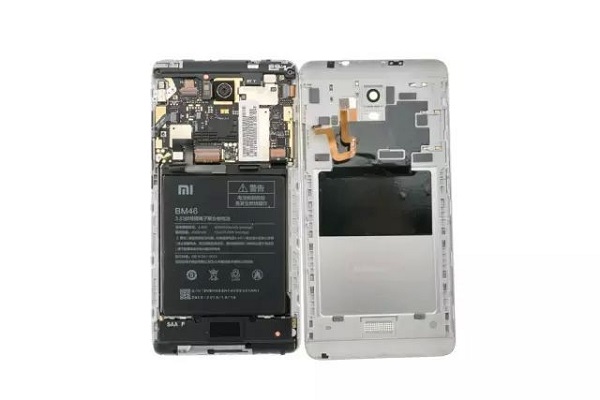

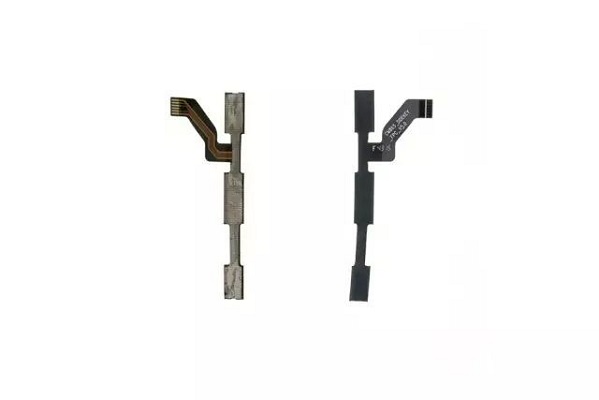

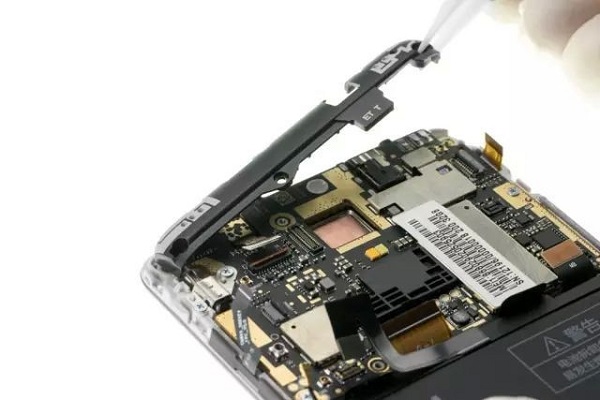

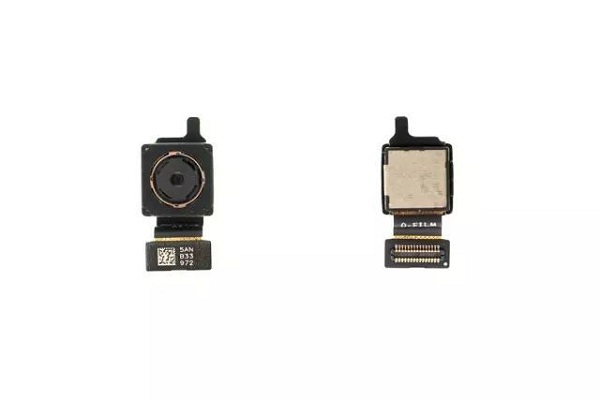

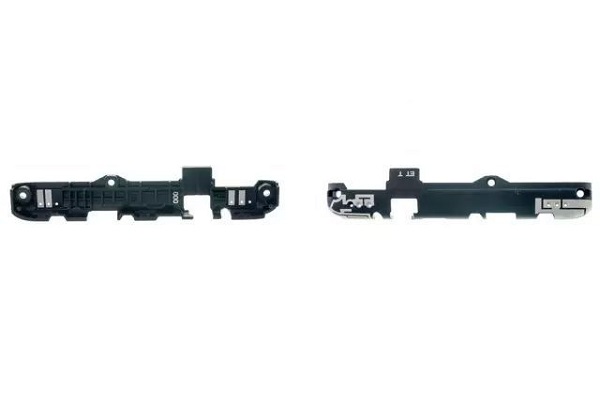

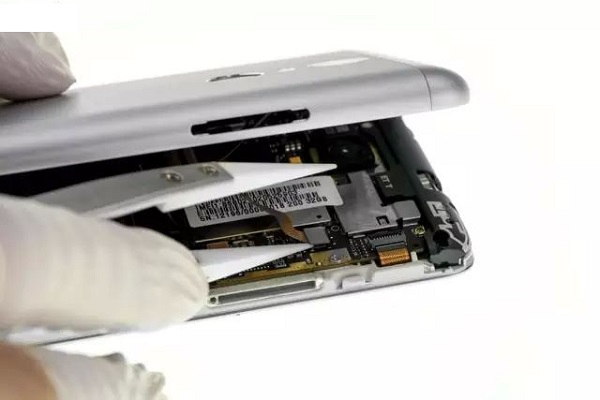

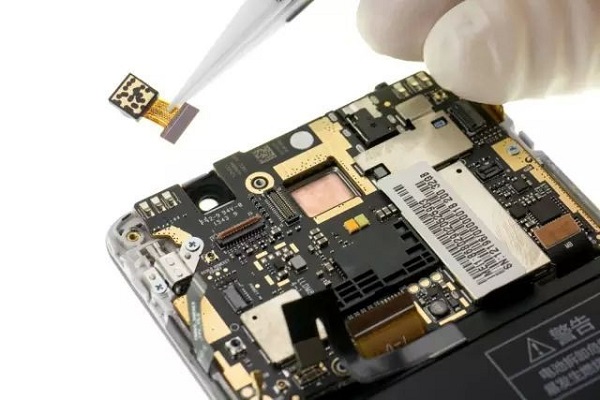

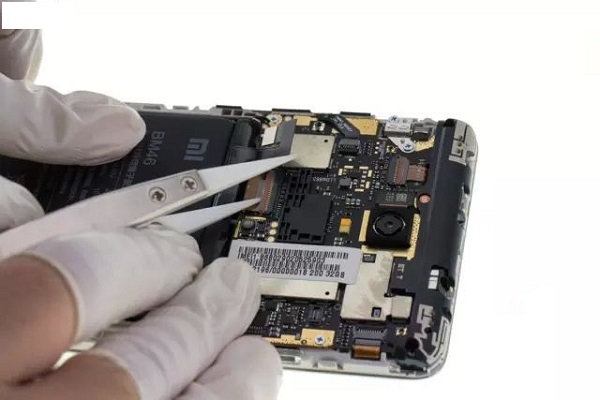

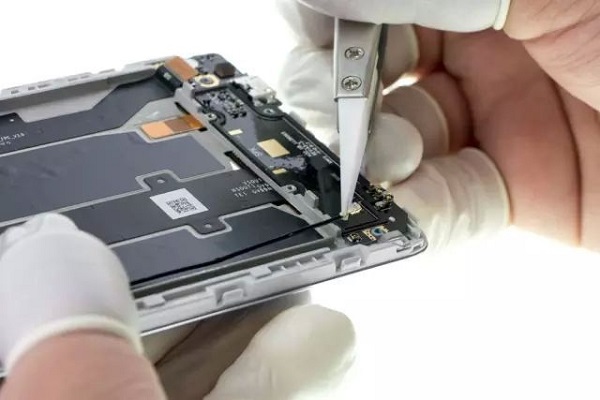

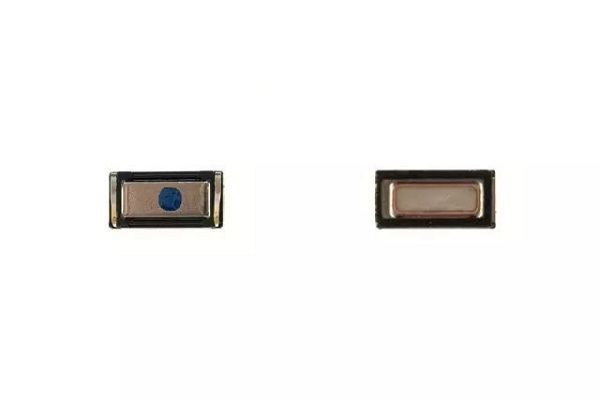

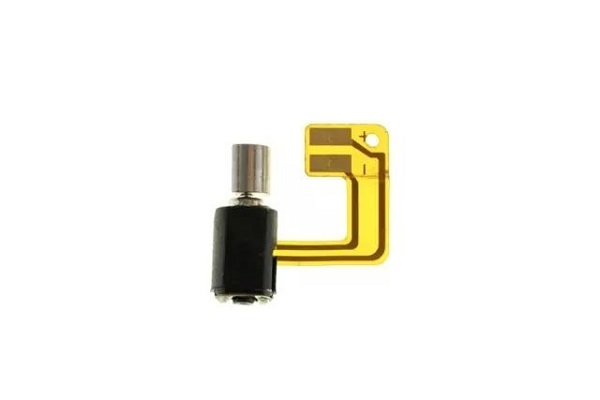

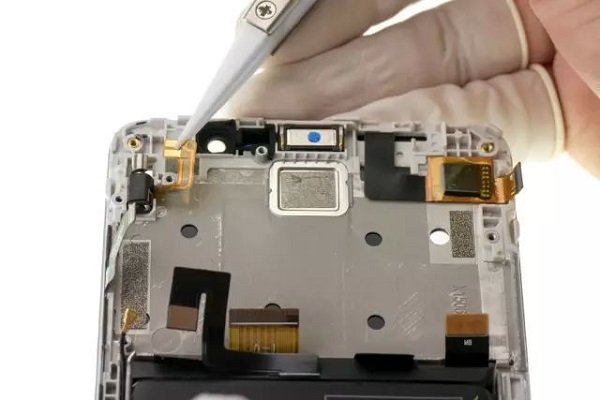

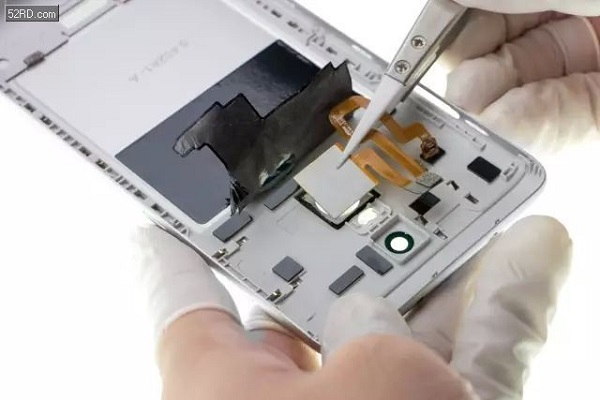

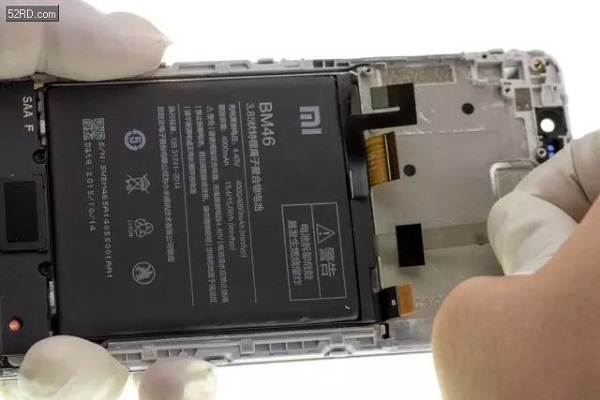

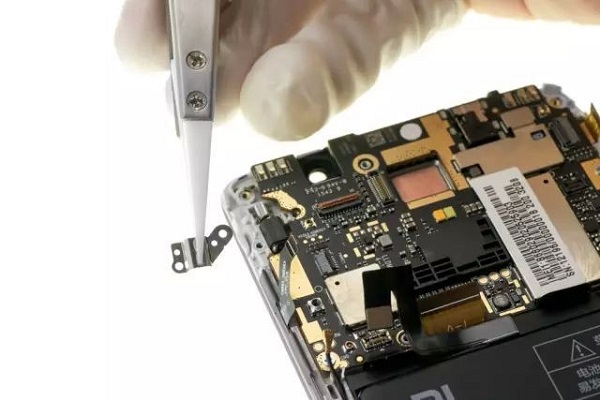

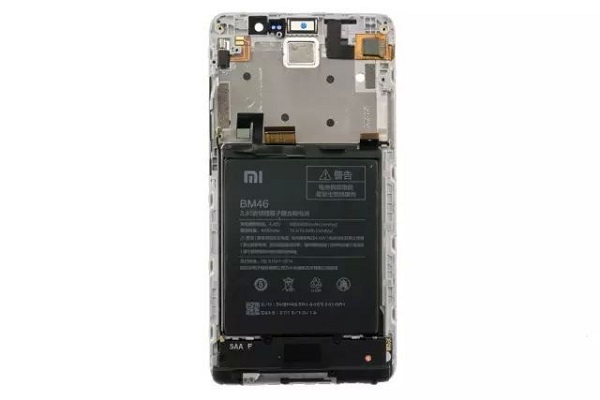

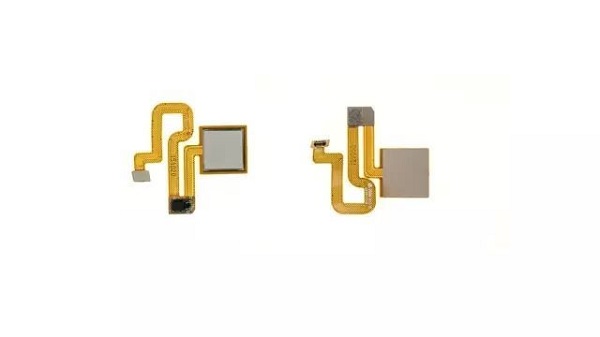

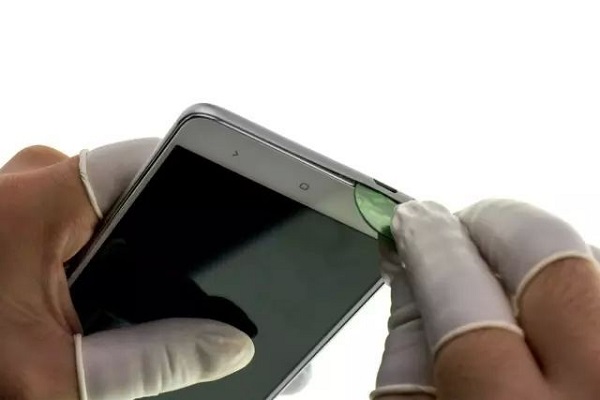

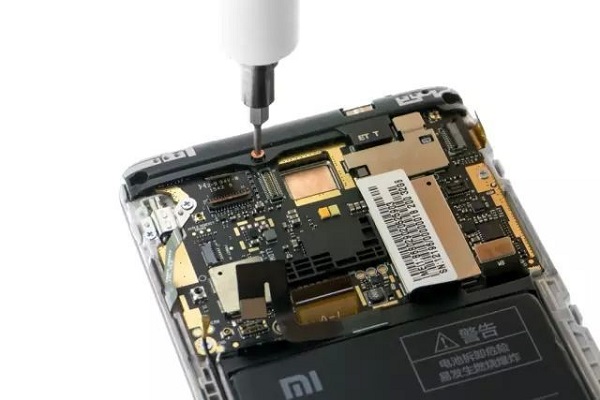

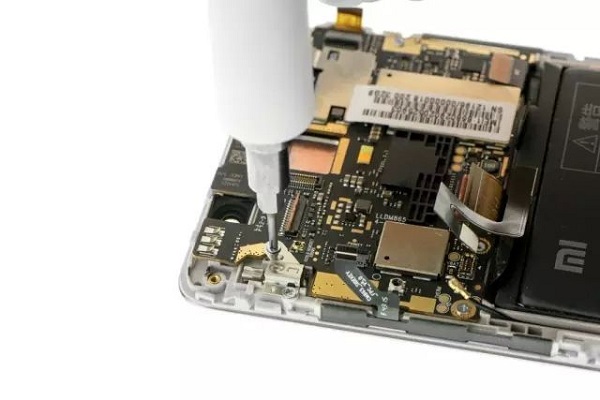

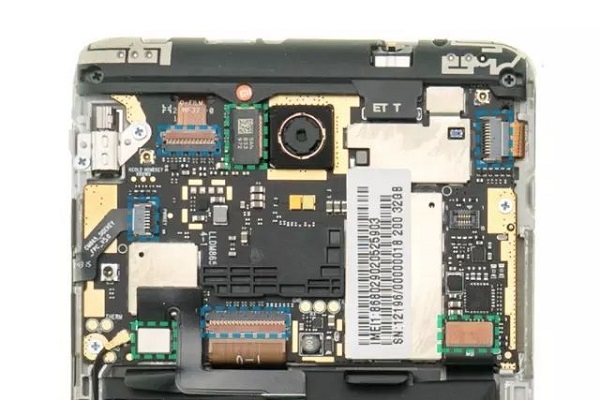

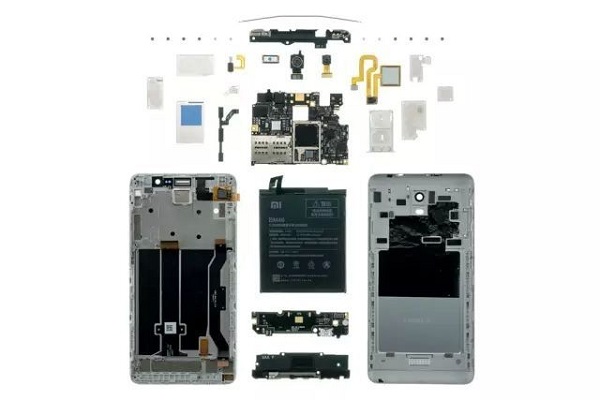

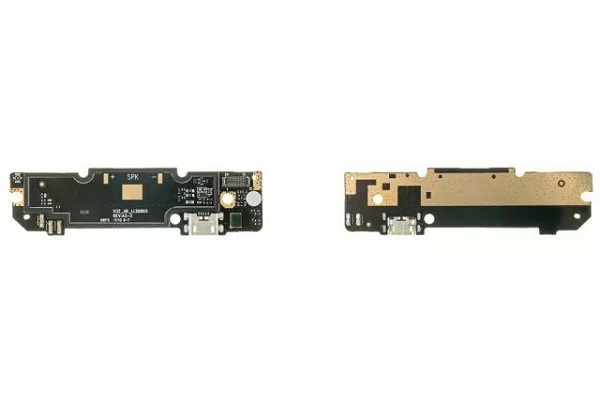

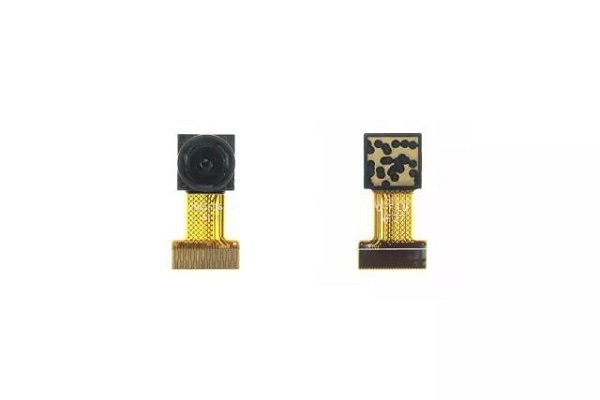

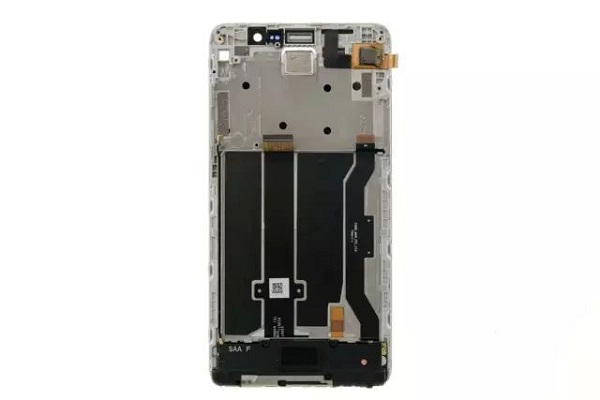

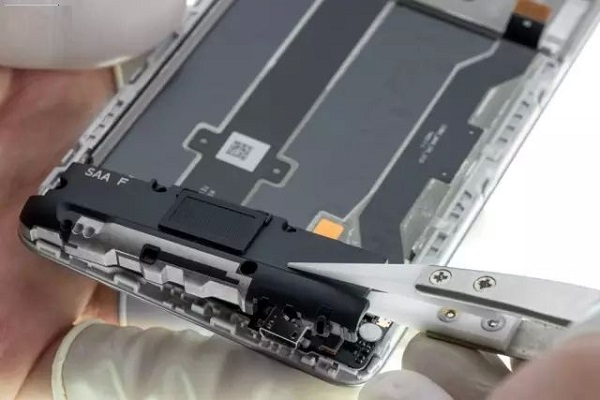

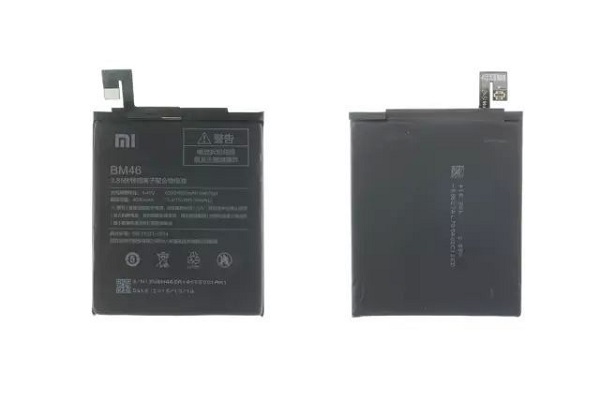

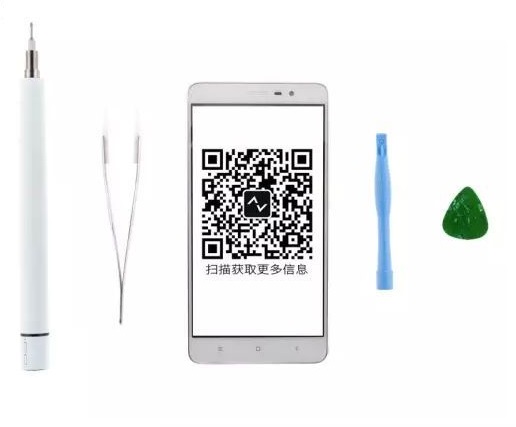

11月24日 发布的红米Note 3，作为小米第一款金属机身，并配备了指纹识别功能的手机，终将千元机市场带入白热。前后有虎狼，也让雷军在感慨多年的做机生涯后不禁哽咽。从「为发烧而生」到「我所有的向往」，从务实到务虚，这是雷军或者说是小米的步伐？红米Note 3 姗姗来迟，它是为 MI 5 攒足了大招，还是踉跄的跟上了市场的节奏？走进冰冷外壳下的红米，看看里面还藏着什么让我们热泪盈眶。 开箱体验：红米Note 3 开箱：全金属加指纹只要 899  本次拆机用到的工具有「十字螺丝刀」、「镊子」、「撬棒」、「撬片」、「热风抢」或「电吹风」 Step 1 取出卡托  取出卡托。  Step 2 拆卸后盖  用撬片从 USB 口进入，将手机撬开缝隙。 红米Note 3 的金属机身采用的是卡扣固定，无需用热风抢即可取下后盖。  机身划动，撬开后盖后，将后盖取下。 注意拆开后盖后，不要马上取下，还有指纹识别模块没有断开与主板的连接。  断开指纹识别模块 BTB（Board to Board，板对板连接器），取下后盖。  取下后盖，可以看见红米Note 3 没有二级面板，采用的也是常见的断板设计。 Step 3 主板断电  断开电池 BTB。 Step 4 拆卸「后 CAM」  拆卸「后 CAM」（后置摄像头）前，先断开主板上各处的连接器。 红米Note 3 主板上的连接器有两种：BTB（Board to Board，板对板连接器）和 ZIP（压缩连接器）  图中蓝色虚线框标注的为 ZIP，绿色虚线框标注的为 BTB。 按从左到右，从上到下的顺序，这些连接器分别为： ·蓝色：「前 CAM」（前置摄像头）、「TP」（Touch Panel，触控面板）、「侧键 ZIP」、「屏幕 ZIP」 ·绿色：「后 CAM」（后置摄像头）、「电池 BTB」、「主 FPC」  断开「RF 天线」（射频天线）。  断开「后 CAM」的 BTB。 「后 CAM」上的胶圈，在完整取下之前，是不能单独摘除的。  取下「后 CAM」。  Step 5 拆卸「前 CAM」  取下天线支架的螺丝。 红米Note 3 内部用了两种一共 12 颗螺丝：黑色螺丝用在天线支架和「喇叭 BOX」处，银色螺丝用在主板处。  摘下天线支架。   取下「前 CAM」（前置摄像头）。  Step 6 拆卸主板  取下主板上的螺丝。  摘下振动马达上的固定钢片。  通过「后 CAM」下的散热铜箔揭起主板。  取下主板。  ·绿色 SOC RAM：MTK Helio X10 Samsung 3 GB LPDDR3 ·黄色 POWER：MTK 6331P MTK 6332P ·蓝色 ROM：Toshiba 32 GB eMMC 5.0  Step 7 拆卸振动马达、「侧键 FPC」、听筒  从屏幕一侧加热后，摘下振动马达。   拆下听筒。  听筒用双面泡棉胶固定，拆卸后难以完美复原。  揭下「侧键 FPC」。  Step 8 拆卸电池  扯下电池背后的易拉胶。  取下电池。  红米Note 3 采用了一块 4000mAh 的电池，它的电源适配器的输出规格为 5V/2000mA。  Step 9 拆卸「喇叭 BOX」和副板  取下「喇叭 BOX」上的螺丝。  摘下「喇叭 BOX」。   断开「主 FPC」的 BTB。  取下「RF 天线」。  摘下副板。  Step 10 拆卸指纹识别模块  红米Note 3 的后盖在金属之下还有一层塑料支架。  加热稍许后，揭起石墨散热贴片，露出指纹识别模块。  取下指纹识别模块。  红米Note 3 的指纹识别模块，采用双面泡棉胶固定在后盖上。   |
