ZigBee在LED智能路灯控制中的应用

发布时间:2015-12-14 15:17    发布者:designapp
关键词: ZigBee , LED , 智能路灯
摘要:每天下班都能看到,天黑得越早,路灯就越早点亮,但却不知道背后是怎么控制调节的!原来如此。



在漫漫黑夜之中路灯为大家照亮了前行的道路,当黑夜降临路灯便亮了起来,随着道路上的行人越多,天色越黑路灯也就越亮;当进入深夜,道路行人变少时,路灯开始变暗,节约城市照明的能源。

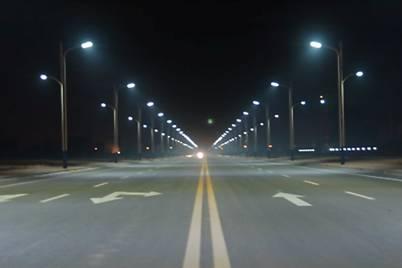

图1:灯光可调节

那么路灯是如何控制亮度协调工作的呢?下图则是路灯控制系统的整体系统示意图,在每个路灯节点上由一级终端设备将路况和环境信息通过ZigBee无线传送给二级终端ZigBee集中器,通过它将信号转为公网用的GPRS信号,最终传递给我们的管理中心,管理中心人员根据传回来的信号,做出相应的控制,调节每个节点的亮灭及亮度。



图2:智能路灯系统

这是我们的一级终端,每个路灯节点由ZigBee无线模块、核心控制板、光线及人流传感器LED灯组成。每个节点通过ZigBee接收命令,并实时汇报每盏路灯的亮、灭情况、实现亮度调节、传送电能负荷状态、完成灯杆损坏报警与漏电报警、接收来自ZigBee集中器的查询命令、控制命令等。



图3:路灯节点

这就是二级终端ZigBee集中器,它由ZM5161模块,Iot-3960工控板和GPRS-DTU组成,主要用来实现ZigBee信号与GPRS信号的转换,通过公网传输给控制中心。



图4:节点集中器

这里是控制中心,由服务器、大屏幕投影显示设备、路灯智能测控系统软件及WEB服务器、打印机等设备组成,负责实时监控由一级终端上传的路况和周围环境信息、查询工作记录和对路灯进行有效的实时控制。

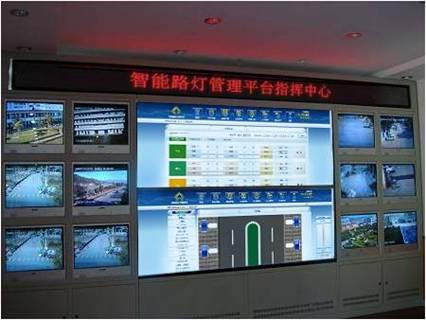

图5:路灯管理中心

整体优势:

1. 以无线代替有线,大幅降低布线的复杂度和线缆成本;
2. 无线公网传输方式,可实现复杂组网及超远距离监控;
3. 可工作在多种模式下,配合光敏和人流量等传感器自动调节亮度,有效增加能源的利用率;
4. 可提高道路照明质量、降低能耗、实现绿色照明;
5. FastZigBee组网协议可用节点更多、传输效率高、性能稳定、二次开发简单。
