运放作为跟随器时，负反馈上加电阻的作用？
发布时间：2015-12-14 13:19
发布者：designapp

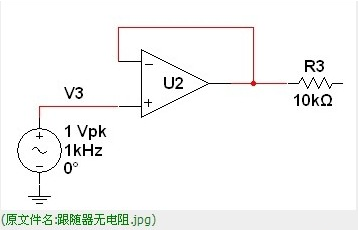

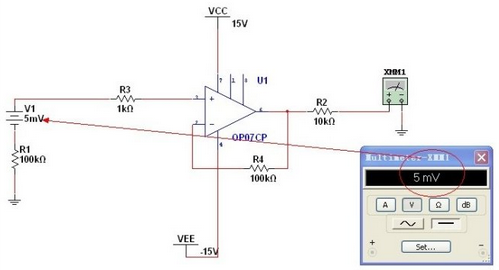

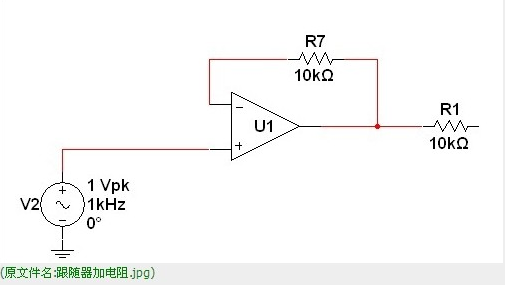

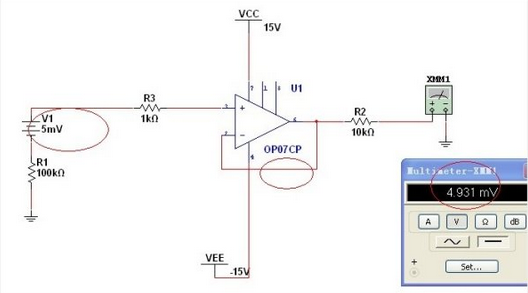

经验分享：信号源内阻较大时，添加阻值与信号源内阻相同的反馈电阻，可以减少输出失调电压，提高精度。  请问何种信号源或者输出是什么状况下跟随器需要使用电阻呢?使用多大阻值? 答：信号源内阻较大时，添加阻值与信号源内阻相同的反馈电阻，可以减少输出失调电压，提高精度。   R2的作用是为了防止输出意外接地，导致OP损坏，R3起限流作用，再加上嵌位二极管效果更好。 两种电压跟随器的理想闭环增益都等于一。 在电压跟随器中，共模抑制比的影响将加强。此外，同相端到信号源之间不接电阻对减小定态误差是有利的。 但是，当这个匹配电阻取零，则要求反馈电阻为零，在发生堵塞现象时，反馈回路中电流较大，不利于输入级的保护。所以，在使用中应注意。 加有反馈电阻的跟随器，在电路发生“堵塞”时，对电路有一定的限流保护作用，这是它的优点。但定态误差增大了些。 【注】何为“堵塞”? 电压跟随器本来就是同相运算放大器，同相运算放大器的共同特点之一是同相端和反相端加有共模电压。 一旦这个共模电压超过所允许的共模输入电压范围，假如，反相端信号过大，则会导致输入级晶体管饱和，反相端信号直接加到运放的第二级，使得该反相端的输入性质发生改变，成为同相输入，即负反馈变成了正反馈，输出信号通过反馈回路导致输入级晶体管进一步饱和。这样的结果，放大器当然不在正常工作状态了。既使撤销输入信号，也不会立即恢复到正常状态。这种现象，称作堵塞。 当发生堵塞现象时，若反馈回路电阻又不够大，反馈回路的电流有可能烧毁输入级的晶体管，甚至危害第二级。 为了避免发生堵塞现象，除了选用共模输入电压范围大的运放以外，常常在放大器的输入端加箝位电路，用以保证输入端共模电压不超出运放允许的范围。 当然，堵塞并不是同相运算放大器的专利。在小信号的反相运算放大器中，特别在积分运放之类具有电容元件的电路中，也有可能发生堵塞现象。处理方法与同相放大器类同。 |
