单双色恒流ICN2595与恒压74HC595对比报告
发布时间：2015-12-14 13:17
发布者：designapp
|

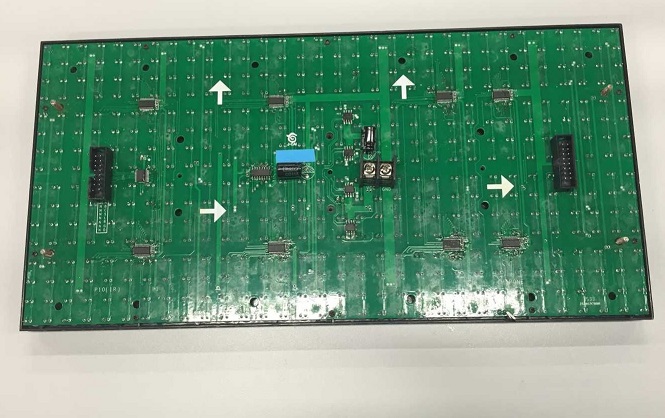

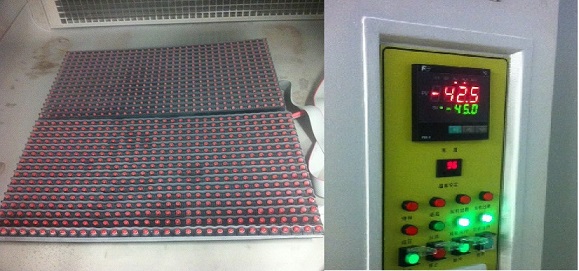

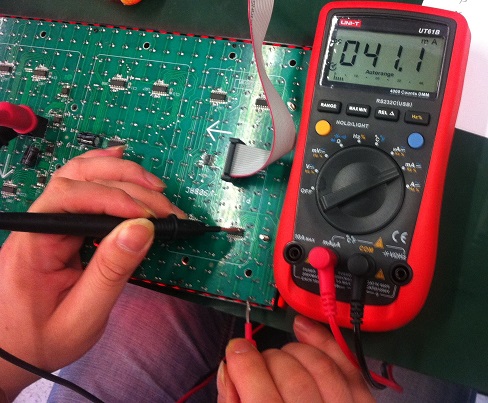

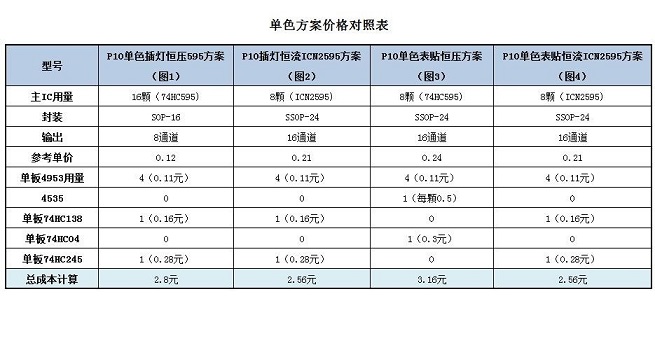

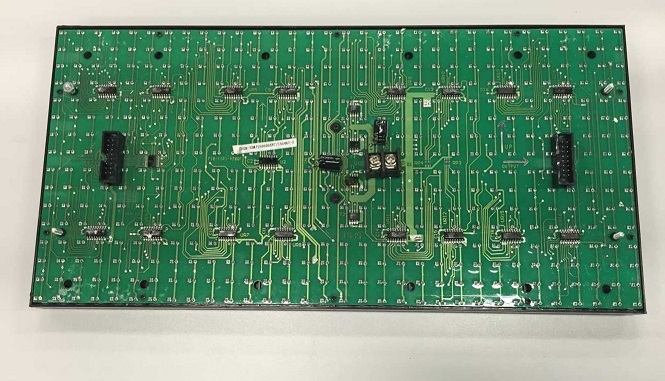

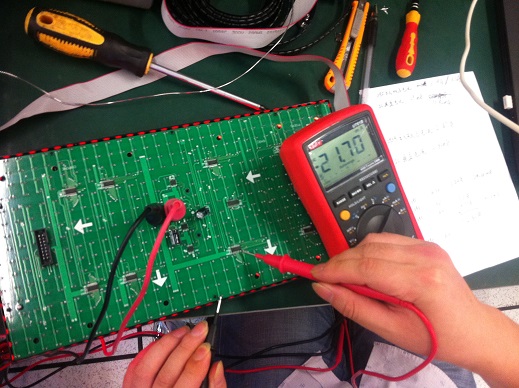

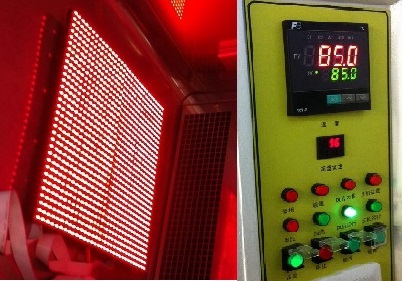

几年前，单双色LED显示屏采用恒流驱动芯片，后来为了降低成本，74HC595成为主流。但是74HC595在性能等方面表现不尽如人意。如今，随着恒流芯片在LED全彩领域的大量使用，成本逐步下降，甚至方案成本已低于74HC595。所以，单双色LED显示屏重新使用恒流已成为大势所趋。 本文就LED显示专用驱动芯片ICN2595与通用芯片74HC595，在性能、价格、电流和高低温测试等方面进行了对比，供广大工程师朋友参考。 性能对比 1、ICN2595特性和功能 a. 16通道等电流输出，输出通道电流可调 b. 具有极佳的抗干扰能力和低灰度效果 c. 一颗ICN2595代替2颗74HC595 d. 数据传输频率：fMAX=35MHz e. 集成防LED灯珠反向击穿稳压钳位电路 f. ESD HBM>8KV 2、74HC595特性和功能 a. 采用CMOS工艺 b. 高速移位时钟频率fMAX=25MHz c. 串行输出，可用于多个级联 d. ESD HBM>4KV 价格对比 价格情况，如以下单色方案价格对照表所示。   图1 传统74HC595显示板  图2 集创ICN2595显示板 电压/电流对比测试 5V电压下，对74HC595和ICN2595的通道电流进行测试，如下图所示。  图3 5V电压供电测试74HC595通道电流  图4 5V电压供电测试ICN2595通道电流 48小时全亮高低温交换测试 对ICN2595进行全亮高温和低温交换测试，48小时能正常工作，没有出现工作不良的现象。  图5 高温85℃，ICN2595显示为正常工作状态  图6 低温 -42.5℃，ICN2595正常工作 ICN2595与74HC595对比结果 1、ICN2595单色PCB结构简洁，可以减少235个钻孔，生产PCB成本更低。 2、ICN2595电流恒定输出，可以保护灯珠，性能更稳定。 3、亮度误差可配调节白平衡电阻，避免工厂因产生尾数而不能出货。 4、ICN2595生产及维护简化，具有更好的显示效果，寿命更长。 5、ICN2595整板功耗低(5V供电电压)，贴680欧电阻，ICN2595通道输出电流为21.82mA，74HC595通道输出电流为33.72mA，无法调节。ICN2595整板功耗是15W，74HC595带板功耗是22.5W。 6、ICN2595与74HC595的数据信号都是低有效，异步卡可以不用改设置，装在一个屏上同时使用。 7、ICN2595全亮高温和低温交换测试，48小时能正常工作，没有出现工作不良的现象。 8、ICN2595带载100张板测试没有出现闪点的不良现象。 9、ICN2595与74HC595可以混用。 |
