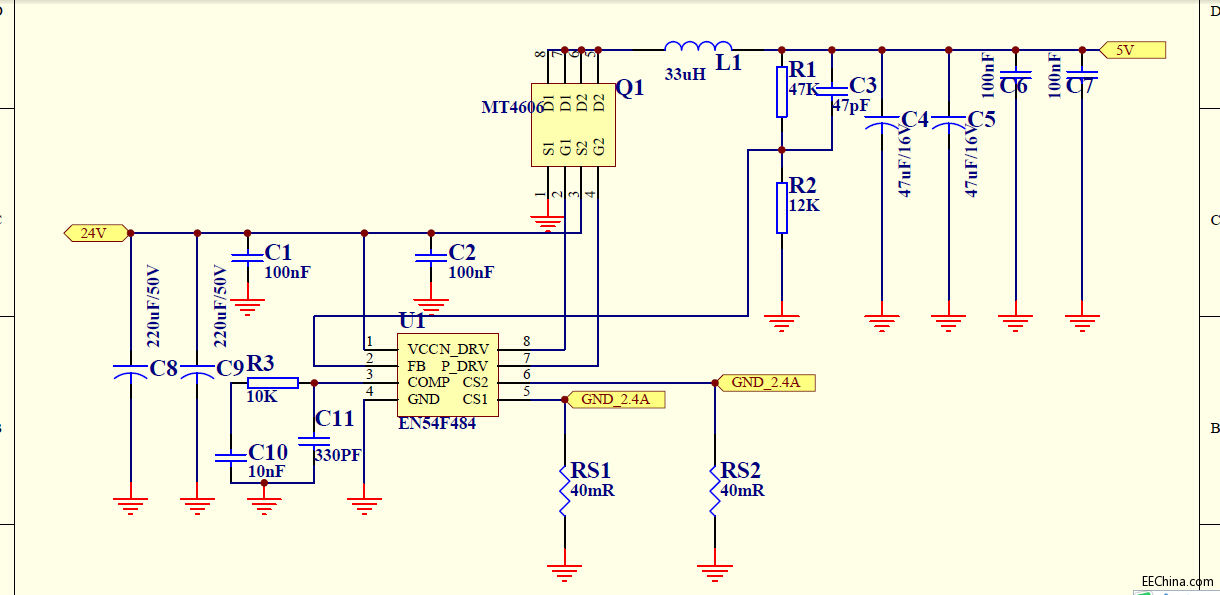

车充足4.8A过EMI原理图-基于英锐恩EN54F484

[复制链接]
发表于 2015-12-4 17:02:09 | 显示全部楼层 |阅读模式
关键词: 4.8A车充 , 4.8车充IC , 4.8车充方案
感觉这颗芯片还可以,所以拿分享一下,祝我快速升级,看贴不留言,明显非圣贤,嘻嘻
型号EN54F484
工作电压范围8V-40V
外置MOS
方案5V/4.8A
最大极限电流6A
工作频率100Khz
支持线补功能,恒流功能,限流保护,短路保护,过温保护
封装ESOP-8




EN54F484.pdf

897.73 KB, 下载积分: 积分 -1
