WiFi构成的智能家电电路设计须知
发布时间：2015-12-4 14:27
发布者：designapp
|

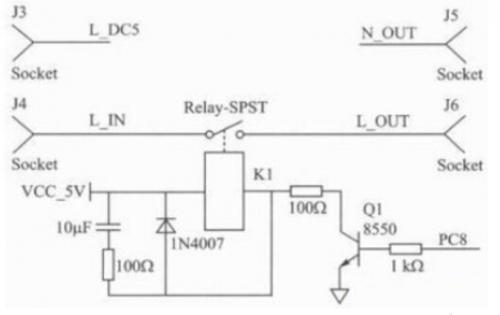

智能家电是利用综合布线技术、网络通信技术、安全防范技术、自动控制技术、音视频技术将家居生活有关的设施集成，构建高效的家庭日程事务的管理系统，提升安全性、便利性、舒适性、艺术性，并实现环保节能环境。最常实现的应用是灯光、热水器、空调、入侵监测、烟雾报警、视频监控和窗帘的智能控制。 有线通信控制和无线通信控制的比较 (1)有线控制 有线控制的结构为将控制器放置于强电箱内，开关和中控主机分别通过弱电控制线路进行控制。有线控制采用有线通信技术。有线控制的优点：安全稳定，不受干扰;有线控制的缺点：方案没计要求高，线路架设要求高，后期拓展改动困难。这种方式在智能家居发展初期使用较多，是从工业控制转变而来，主要适用大面积的商用场所等有专人集中管理的场所，逐渐被无线通信所替代。 (2)无线控制 无线控制采用无线通信技术实现对设备的控制。无线控制的优点：安装和布线简单;无线控制的缺点：抗干扰性相比有线控制要差些，信号覆盖受建筑物影响。 WiFi技术在智能家居中的应用的主要优点有：WiFi智能节点可以直接连接无线路由器，从而接入Internet网;不需要家庭网关，节点可以任意扩充;不会破坏现有装修;智能手机可以进行局域网控制和远程控制。当然，WiFi技术相比ZigBee和433 MHz射频通信技术也有其缺点：功耗偏大、价格偏高。但随着节能技术的引进和芯片工艺的改进，功耗问题和价格问题已逐步得到解决。鉴于WiFi模块是笔记本、平板电脑和智能手机的标准配置，基于WiFi技术的智能家居会逐步得到推广和应用，市场前景广阔。 WiFi插座的控制电路设计  | 图 插座的继电器控制电路 电路原理：模块收到合上指令，PC8端口输出高电平，Q1导通，继电器的线圈有电流流过，继电器的触点L_IN和触点L_OUT吸合，插座供电给负载;模块收到断开指令，PC8端口输出低电平，Q1截止，继电器的线圈没有电流，继电器的触点L_IN和触点L_OUT断开，插座断电。以上只是以WiFi插座为例，叙述基于WiFi技术的智能家居，如果要实现智能家电中的其他功能，实现原理类似。例如，要实现远程视频监控，只需将插座改为摄像头并实现相应的软件功能即可。 随着人们生活质量的提高，智能的概念会越来越深入人心，而采用全套的智能系统的费用很高，并且对于已经交付使用的住宅来说，改造起来还很麻烦。利用WiFi智能插座，不需要家庭网关，不需要破坏现有装饰，就可以轻松实现对家用电器的智能化控制，自己动手实现基于WiFi技术的智能家居的构建，体验科技带来的便利。 |
