如何为数字温度传感器选择系统接口
发布时间：2015-12-4 11:16
发布者：designapp
|

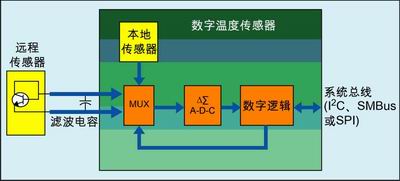

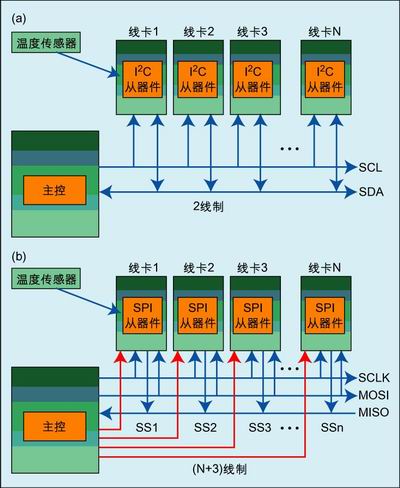

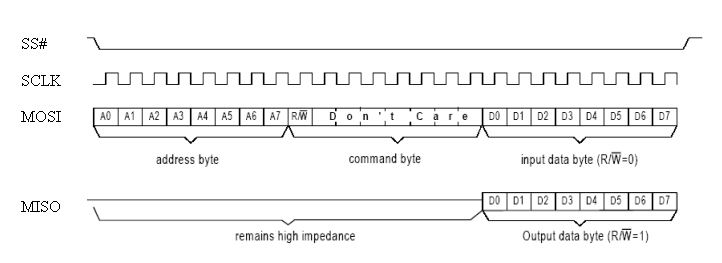

简介：本文介绍了使用通信总线接口的选择原则以及各自的优缺点。 如何为数字温度传感器选择系统接口 概述： 对于需要经常进行数据流传输的系统数据，SPI是首选，因为它拥有较快的时钟速率，速率可从几兆赫兹到几十兆赫兹。然而，对于系统管理活动，如读取温度传感器的读数和查询多个从器件的状态，或者需要多个主器件共存于同一系统总线上(系统冗余常会要求这一点)，或者面向低功耗应用，这时I2C 或 SMBus将是首选接口。  图1：数字温度传感器简化框图 下面几部分将介绍每种串行总线及其优缺点。 1. SPI SPI 是一种四线制串行总线接口，为主/从结构，四条导线分别为串行时钟(SCLK)、主出从入(MOSI)、主入从出(MISO)和从选(SS)信号。主器件为时钟提供者，可发起读从器件或写从器件操作。这时主器件将与一个从器件进行对话。当总线上存在多个从器件时，要发起一次传输，主器件将把该从器件选择线拉低，然后分别通过 MOSI 和 MISO 线启动数据发送或接收。 SPI 时钟速度很快，范围可从几兆赫兹到几十兆赫兹，且没有系统开销。SPI 在系统管理方面的缺点是缺乏流控机制，无论主器件还是从器件均不对消息进行确认，主器件无法知道从器件是否繁忙。因此，必须设计聪明的软件机制来处理确认问题。同时，SPI 也没有多主器件协议，必须采用很复杂的软件和外部逻辑来实现多主器件架构。每个从器件需要一个单独的从选择信号。总信号数最终为 n+3 个，其中 n 是总线上从器件的数量。因此，导线的数量将随增加的从器件的数量按比例增长。同样，在 SPI 总线上添加新的从器件也不方便。对于额外添加的每个从器件，都需要一条新的从器件选择线或解码逻辑。图 2 显示了典型的 SPI 读/写周期。在地址或命令字节后面跟有一个读/写位。数据通过 MOSI 信号写入从器件，通过 MISO 信号自从器件中读出。图 3显示了 I2C总线/SMBus以及SPI的系统框图。  图2：SPI 典型读/写周期  图3：(a)I2C总线/SMBus系统接口;(b)SPI 系统接口 2. I2C总线 I2C 是一种二线制串行总线接口，工作在主/从模式。二线通信信号分别为开漏 SCL 和 SDA 串行时钟和串行数据。主器件为时钟源。数据传输是双向的，其方向取决于读/写位的状态。每个从器件拥有一个唯一的 7 或 10 位地址。主器件通过一个起始位发起一次传输，通过一个停止位终止一次传输。起始位之后为唯一的从器件地址，再后为读/写位。 I2C总线速度为从0Hz到3.4MHz。它没有SPI 那样快，但对于系统管理器件如温度传感器来说则非常理想。I2C 存在系统开销，这些开销包括起始位/停止位、确认位和从地址位，但它因此拥有流控机制。主器件在完成接收来自从器件的数据时总是发送一个确认位，除非其准备终止传输。从器件在其接收到来自主器件的命令或数据时总是发送一个确认位。当从器件未准备好时，它可以保持或延展时钟，直到其再次准备好响应。 I2C允许多个主器件工作在同一总线上。多个主器件可以轻松同步其时钟，因此所有主器件均采用同一时钟进行传输。多个主器件可以通过数据仲裁检测哪一个主器件正在使用总线，从而避免数据破坏。由于 I2C总线只有两条导线，因此新从器件只需接入总线即可，而无需附加逻辑。 3. SMBus SMBus是一种二线制串行总线，1996年第一版规范开始商用。它大部分基于I2C总线规范。和 I2C一样，SMBus不需增加额外引脚，创建该总线主要是为了增加新的功能特性，但只工作在100kHz且专门面向智能电池管理应用。它工作在主/从模式：主器件提供时钟，在其发起一次传输时提供一个起始位，在其终止一次传输时提供一个停止位;从器件拥有一个唯一的7或10位从器件地址。 SMBus与I2C总线之间在时序特性上存在一些差别。首先，SMBus需要一定数据保持时间，而 I2C总线则是从内部延长数据保持时间。SMBus具有超时功能，因此当SCL太低而超过35 ms时，从器件将复位正在进行的通信。相反，I2C采用硬件复位。SMBus具有一种警报响应地址(ARA)，因此当从器件产生一个中断时，它不会马上清除中断，而是一直保持到其收到一个由主器件发送的含有其地址的ARA为止。SMBus只工作在从10kHz到最高100kHz。最低工作频率10kHz是由SMBus超时功能决定的。 总结： SPI有较快的速度，但是只能单主多从，管理线比较复杂。 IIC等速度比较慢，数据比较臃余，但是主从管理好，也省电省控制管脚。 |
