ARM核心板在智能储枪柜中的应用
发布时间：2015-12-3 11:01
发布者：designapp

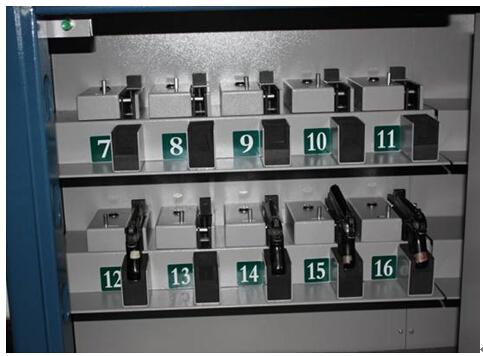

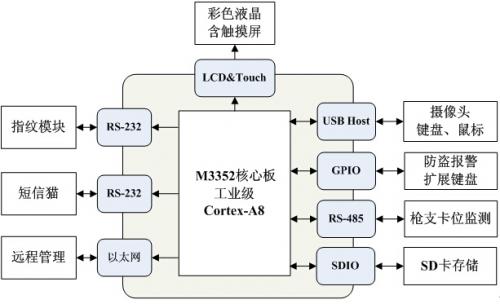

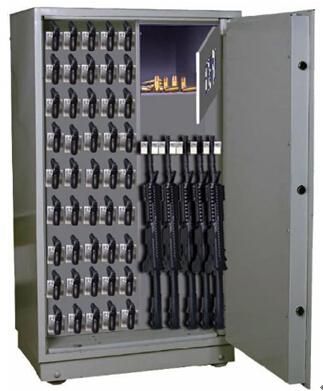

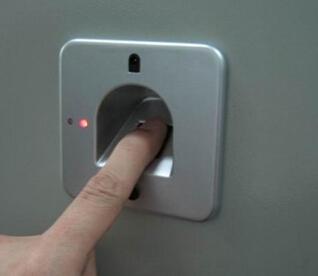

国内枪支管控极为严格，即使是公安部门，集体用枪也要求枪、弹分离保存于专用库(柜)。轻武器一般存储于枪柜中，枪柜源于保险柜的产生之后，主要是为枪支的合理管理而产生的一种专用枪支保险柜。 图1 某型枪柜 枪柜根据内部结构及使用方式的不同可以划分为：普通枪柜、指纹枪柜和数字化网络枪柜等。按存放枪支的不同又可分为：手枪柜、步枪柜、机枪柜、防爆枪柜等。  图2 手枪柜与枪位 随着枪柜的发展以及对枪械管理安全度要求的提高，指纹验证与图像监控正逐步成为枪柜的必备功能，统称为智能枪柜。  图3 枪柜指纹识别 智能枪柜管理系统通过一种或多种身份认证手段，将枪弹柜与网络管理软件全面集成，实现枪支弹药在线管理，远程监控枪弹申请、审批、发放、领用、保管、历史记录查询，基本功能需求： LCD显示接口，外接真彩液晶，支持触摸屏; RS-232接口，扩展指纹模块与短信猫; RS-485接口，连接扩展驱动板，监测每支枪的卡位; USB接口，扩展键盘、鼠标、USB接口摄像头(配合指纹认证做监拍) GPIO，门控、防盗报警(针对暴力破坏)、键盘扩展等; 以太网接口，远程联网，实现远程监控、远程管理; 智能枪柜控制系统设计方案示意如图4所示。  图4 智能枪柜设计方案示意  图5 M3352核心板 周立功致远电子的M3352核心板，静电、浪涌、脉冲抗干扰设计符合工业4级; 主要功能特点： TI Cortex-A8 AM3352处理器，800MHz主频 支持WinCE与嵌入式Linux操作系统 6 路UART接口 2 路CAN接口 2 路高速 USB OTG(内置PHY，480Mbps) 2路以太网(其中1路为千兆MAC) 机械尺寸 60mm x 45mm 工作温度-40℃ ~+85℃ |
