在双线式麦克风电路中使用MEMS麦克风
发布时间：2015-11-30 14:04
发布者：designapp
|

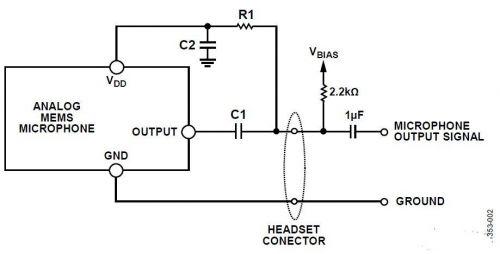

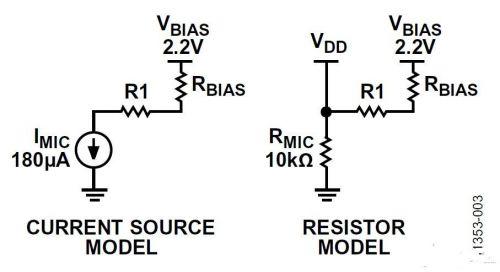

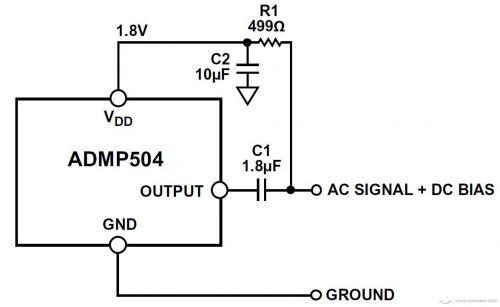

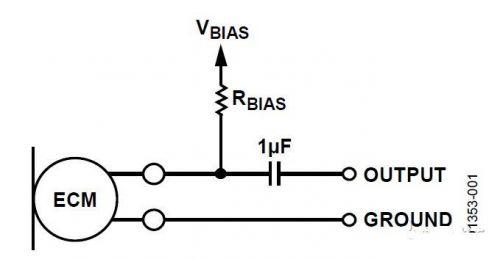

简介 如今MEMS麦克风正逐渐取代音频电路中的驻极体电容麦克风(ECM)。ECM和MEMS这两种麦克风的功能相同，但各自和系统其余部分之间的连接却不一样。本应用笔记将会介绍这些区别，并根据一个简单的基于MEMS麦克风的替换电路提供设计详情。 音频电路的ECM连接 ECM有两根信号引线：输出和接地。麦克风通过输出引脚上的直流偏置实现偏置。这种偏置通常通过偏置电阻提供，而且麦克风输出和前置放大器输入之间的信号会经过交流耦合。  图1. ECM电路连接 ECM的常见用例是在手机上连接的耳机中用作内联式语音麦克风。这种情况下，耳机和手机之间的连接器有四个引脚：左侧音频输出、右侧音频输出、麦克风信号以及接地。在这种设计中，ECM的输出信号和直流偏置电压在同一信号线路中传输。偏置电压源通常约为2.2 V. MEMS麦克风区别 模拟MEMS麦克风的信号引脚上不使用输入偏置电压。但是，它是一种三端器件，有不同的引脚分别用于电源、接地和输出。VDD引脚的供电电压一般为1.8至3.3 V.MEMS麦克风的信号输出通过直流电压实现偏置，一般等于或接近0.8 V.在设计中，该输出信号通常会经过交流耦合。 相对于ECM，使用MEMS麦克风的关键优势在于它的电源抑制(PSR)性能更强。MEMS麦克风的PSR通常至少为70 dBV，ECM却根本没有电源抑制能力，因为偏置电压直接通过电阻连接至麦克风。 用MEMS麦克风取代ECM时需要进行的电路更改 对于原本围绕ECM设计的系统，改用MEMS麦克风时面临的基本难题是，电源和麦克风输出没有单独的信号，例如使用耳机式麦克风时。如果对电路进行一些小的更改，就可以在此类设计中使用MEMS麦克风。首先，必须将信号链中直流偏置提供的下游信号与麦克风的输出信号隔离。其次，必须将此直流偏置用于为MEMS麦克风供电，而且不能让麦克风的输出信号干扰电源。直流偏置的隔离可通过交流耦合电容实现，MEMS麦克风的电源可通过仔细设计的电路提供，该电路充当分压器和低通滤波器。以下设计中使用了ADMP504 MEMS麦克风作为示例。其中用到了一个2.2 k偏置电阻。  图2.将一根线用于电源和输出信号的MEMS麦克风 图2显示了一个实现上述功能的设计示例。在耳机的设计中，耳机连接器左侧的电路部分将会在实际耳机中，2.2 k偏置电阻和1 F交流耦合电容则在源设备(例如智能手机)中。电阻R1和R偏置形成分压器，MEMS麦克风将V偏置电压降至VDD引脚的供电电压。根据V偏置、R偏置和所需VDD电压的值，电阻R1可能需要非常小，如下例所示。要计算所需的串联电阻(R偏置+ R1)，可将麦克风建模为一个电阻，将有固定电流从中流过。VDD = 1.8 V时，ADMP504的典型供电电流为180 A.根据欧姆定律，VDD上的电压为1.8 V时，该麦克风可建模为一个10 k的电阻。要求解合适的电阻R1值，所用的分压器公式为： [麦克风VDD]=[偏置电压]×(10 k /(10 k + R1 + R偏置)) 根据此公式可以算出，一个2.2 k的R偏置电阻和一个499的R1电阻会从2.2 V偏置电压分出1.73 V到麦克风的VDD上。在选择R1值时，需要进行权衡取舍;如下所示，此值太大会导致VDD过小，但为了防止C2过大，又不能让此值太小。如今MEMS麦克风正逐渐取代音频电路中的驻极体电容麦克风(ECM)。ECM和MEMS这两种麦克风的功能相同，但各自和系统其余部分之间的连接却不一样。本应用笔记将会介绍这些区别，并根据一个简单的基于MEMS麦克风的替换电路提供设计详情。关键词：MEMSADI 图3显示了该分压器的两种不同模型。左侧，ADMP504麦克风建模为180 A电流源;右侧，麦克风则建模为具有1.8 V VDD的10 k电阻。  图3.分压器模型 电容C2和电阻R1形成低通滤波器，用于对电压供电信号中输出的麦克风音频进行滤波。这种滤波器转折频率应该远低于麦克风本身的滤波器较低转折频率。将低通滤波器设计为至少低于麦克风较低转折频率的两个倍频程，这会是一个好的开端。对于ADMP504，此转折频率为100 Hz.10 F的电容和499的R1电阻可实现转折频率为31 Hz的滤波器。较大的电容或电阻会进一步降低此转折频率，但是该滤波器的电阻大小必须与它对分压器的贡献保持平衡，其中，分压器会向麦克风提供VDD.低通滤波器的?3 dB点的计算公式如下： f-3 dB = 1/(2π×R1×C2) 其中： R1为分压器中的电阻。 C2为低通滤波器电容。 电容C1对麦克风输出进行交流耦合，这样它的偏置输出就会与通过手机提供的麦克风偏置电压隔离。在给定的VDD条件下，凭借R偏置、R1和麦克风的等效电阻，该电容还会形成高通滤波器。计算高通滤波器转折频率时要考虑的总电阻为与R偏置并联的RMIC和R1的串联电阻。此电阻的计算公式为 R总=((RMIC + R1)×R偏置)/(RMIC + R1 + R偏置) 对于此处的示例，R总= 1810.高通滤波器转折频率为： f-3 dB = 1/(2π(R总×C1) 要让滤波器转折频率至少低于ADMP504低频滚降频率100 Hz一个倍频程的滤波器转折频率为100 Hz，C1至少应该为1.8 F. 图4显示了一套完整的耳机电路，其中采用了ADMP504MEMS麦克风以及合适的电阻和电容值，并以我们处理的V偏置和R偏置值为依据。  图4.采用ADMP504 MEMS麦克风的电路 结论 通过本文介绍的电路，可以实现在没有单独的电源和麦克风输出信号的设计中使用MEMS麦克风。该电路只使用两个电容和一个电阻，即可让MEMS麦克风用于双线式麦克风电路中。 |
