DAC基础知识：静态技术规格
发布时间：2015-11-30 13:46
发布者：designapp

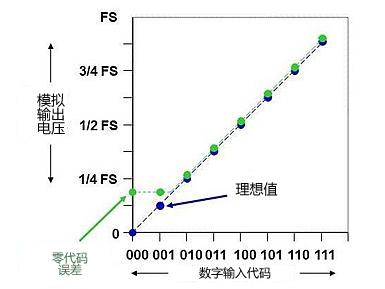

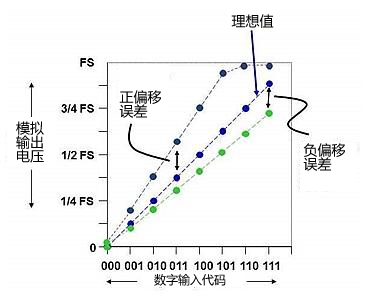

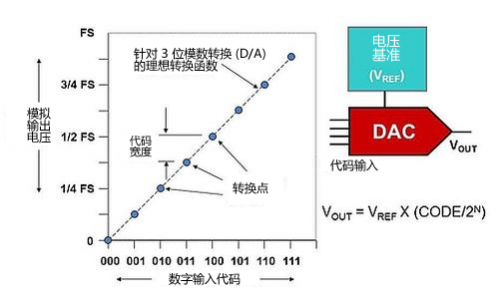

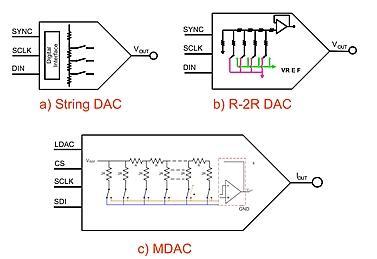

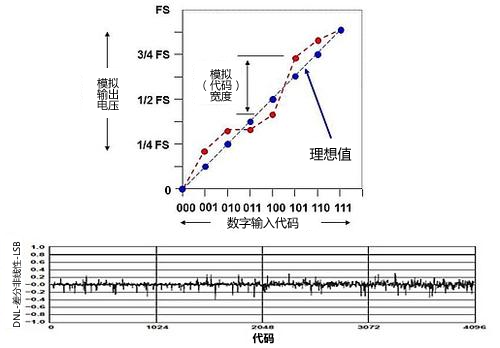

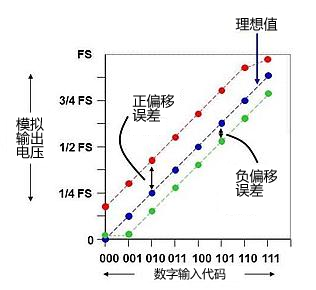

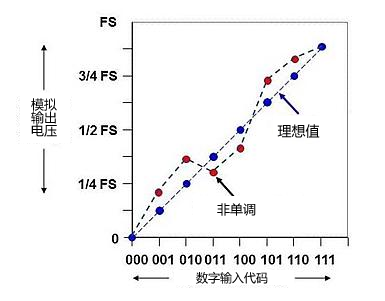

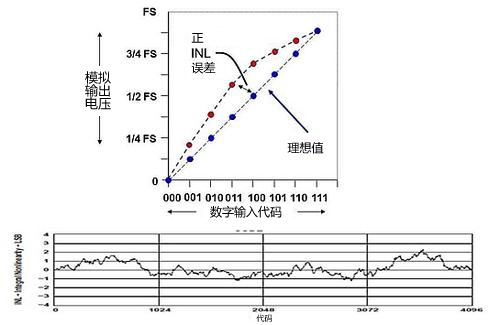

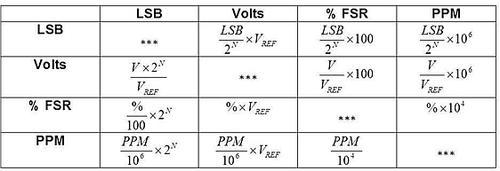

所有DAC之间的共性就是技术规格的定义以及说明。这篇文章将会论述静态DAC技术规格。静态DAC技术规格包括对DAC在DC域中所具有的特性的描述。在DC域中时，DAC的数字与模拟定时现象不属于这一组技术规格。 图1 虽然这3个DAC拓扑互不相同，但它们的技术规格与电气描述非常类似。 一个主要的静态DAC技术规格就是理想转换函数(图2)。在对这个普通转换函数的图示中，可以轻松地体会和理解零代码、偏移、满量程以及增益的定义。一旦你理解了上述概念，差分非线性 (DNL)，积分非线性 (INL)以及单调性技术规格也就再次成为理想转换函数的另一个导函数。  图2 理想DAC转换函数 图2显示了一个DAC是如何为数字输入代码的一个离散数值生成单个模拟输出值的方式。图中数字输入代码的顺序是单极的，其中代码以标准二进制的方式增加。 图2中DAC转换函数的模拟范围是从零至模拟输出满量程 (FS) 值。DAC电压基准 (VREF) 建立了转换器的最低有效位 (LSB) 或代码宽度，并且设定了满量程范围 (FSR)。LSB的大小等于VREF/ 2N。 在图2中，“N”等于转换器的分辨率，而2N等于转换器单个位的数量。DAC所具有的代码的数量等于2N。对于3位转换器来说，代码数量等于23或8。这个理想转换函数的转换公式为VOUT = VREF x (CODE/2N)，并且满量程输出电压等于VREF – 1LSB。 零代码误差 图3中，DAC的零代码误差是最易理解的静态技术规格。我们假定这个值是针对一个单极、单电源DAC而言的，这个DAC的完全理想最小输出电压为0伏。当将数字0值载入到DAC寄存器中时，零量程误差出现在DAC的模拟输出引脚上。这个误差是由内部输出放大器的输出摆动性能导致的。对于单电源DAC来说，零量程误差始终为正值，而这个技术规格的单位为毫伏或微伏。  图3 DAC的内部输出放大器因不能达到负电源轨而导致的零误差运行状态。 偏移误差 然而，偏移误差是不同的。偏移误差在整个DAC转换曲线的大部分范围内存在。在图4中，在理想转换曲线的每一个代码上，模拟偏移误差都会变化。从图中你能够看到，在沿着x轴的垂直方向上，具有偏移误差的转换曲线与理想曲线的相同程度。这个技术规格的单位通常为毫伏。  图4 偏移误差可为正，亦可为负，但是它始终以同样的误差影响着每一个代码。 增益误差 增益误差这个概念有些难以理解。总的来说，增益误差描述的是理想DAC曲线斜率的变化。图5对这个概念进行了说明。增益误差技术规格通常以FSR的百分比来表示，并且在消除偏移误差之后进行计算。  图5 DAC的增益误差使理想转换函数绕着零交叉点旋转。 差分非线性 差分非线性 (INL) 是一个静态技术规格，有时也被称为差分线性。DNL是实际模拟输出步长与1LSB的理想步长值的最大偏离。这在整个实际转换函数曲线上进行评估(图6)。由于每个代码也许都需要调整，所以很难校准这个DAC误差。  图6 DNL代表每个实际电压输出与理想曲线间的差异。一个12位DAC DNL误差曲线，其中x轴等于DAC代码(0至4095)，而y轴等于DNL。 例如，一个对于1 LSB数字代码变化发生1.5 LSB输出改变的DAC表现出0.5 LSB的差分非线性。DNL大于1也许说明存在缺失的代码。差分非线性的测量单位为分数位或满量程的百分比。出现DNL问题的DAC所生成的误差会影响到增益控制应用。 单调性 作为一名音乐家，我从来都不理解这个术语的来源。在音乐领域，单调的定义就是只有一个音调。但接下来我们要从另外一个角度来看看这个DAC技术规格的定义。 少于 -1 LSB的差分非线性为DAC产生一个非单调转换函数(图7)。如果DAC是非单调的，那么DAC模拟输出的振幅小于数字输入代码的增加量，反之亦然。  图7 非单调DAC运行状态在模数转换关系中出现反转。 一个DAC所表现出的任何非单调运行状态无法确定是否会对系统造成影响。例如，在音频应用中，听众能够听到一个短暂的较小的模拟输出电压，而无法察觉较大的输入代码。在另外的应用中，这会是一个很明显的问题，有可能导致系统振荡。例如，在一个DC电机控制系统中，相对于输入代码的增加而产生的模拟输出电压减少，也许很容易地被误解为系统将通过减少输入代码来执行校正。 积分非线性 另外一个DAC静态技术规格为积分非线性 (INL)，它是DAC真实转换函数到理想转换函数轻微偏离的测量值(图8)。积分非线性、线性误差、或者INL是DNL误差的最高值。这个技术规格使用最优直线或端到端(端点线性)直线来量化INL，单位为LSB。  图8 INL技术规格定义了最优直线或端到端直线与理想DAC转换函数之间的最差情况距离。 诸如仲裁波形发生器的应用需要有较好的INL。 在数据表之间比较技术规格 当将一个数据表与另一个数据表进行比较时，技术规格也许会有不同的测量单位。例如，在一个数据表中，偏移误差的单位也许是伏，而在另外一个数据表中，单位也许是LSB或FSR的百分比。表1提供了在LSB、伏、FSR百分比和PPM(百万分率)之间的转换计算方法。  表1 技术规格单位转换 结论 DAC的偏移、增益、INL、和DNL运行状态会以多种方式影响总体系统的有效性。但是，还有很多其它的影响因素。在这个DAC系列的第4部分，我们将涉及动态技术规格的定义，诸如稳定时间、毛刺脉冲和噪声。 |
