一款实用的电源防反接电路

发布时间:2015-11-27 15:10    发布者:designapp
关键词: 防反接电路

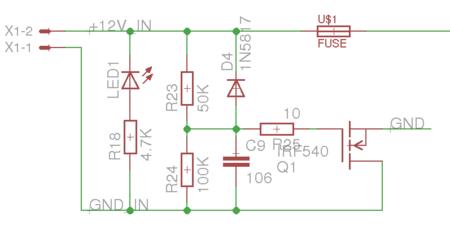

  如果将电源的极性接反,可能会损坏电源或者烧掉电路板。下图是一个实用的防反接电路。



  当电源正向接入,且输入电压范围为+9V~+28V时,MOS管的栅极电压,为2/3Vin即6V~18.7V(栅极电压不能超过20V),MOS导通,电路板正常供电。
  当电源反向接入,且输入电压范围为+9V~+28V时,MOS管的栅极电压,为肖特基二极管D4的压降0.7V,MOS管截止,电路板无电流通过,同时LED灯会被点亮。
  如果输入电压大于+28V或者小于+9V,就需要调整R23和R24的值,使之满足上面的条件。




本文地址:https://www.eechina.com/thread-157904-1-1.html     【打印本页】

本站部分文章为转载或网友发布,目的在于传递和分享信息,并不代表本网赞同其观点和对其真实性负责;文章版权归原作者及原出处所有,如涉及作品内容、版权和其它问题,我们将根据著作权人的要求,第一时间更正或删除。
Zaxife 发表于 2015-11-28 11:17:04
直流电源输入防反接,经过桥式整流转换不就可以真正的防反了么,有必要向你那样弄得那么复杂?都无需接地接反了还无法工作意义何在?
