关于隔直电路的基本概念

发布时间:2015-11-27 14:25    发布者:designapp
关键词: 隔直电路
  本文分析了关于隔直电路的基本概念和工作原理。

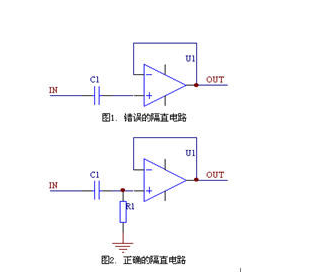

  经常看到用一个电容做成的所谓的“隔直电路”,如图1。这是没真正理解隔直的含义的表现。电容可以实现隔直,这是中学生的理解水平,搞电子的人不应该停留在这个水平。
  这世界上并不存在绝对的“隔直流通交流”的电路。试问直流和交流的界限何在?1Hz是交流,0.1Hz是交流……无穷小的频率仍然是交流!无穷小频率的交流跟直流怎么区分?所谓隔直电路的本质是截止频率比较低的高通滤波器,如此而已!那么高通滤波器的结构是什么样的?最简单的RC高通滤波器也是一个电容串联一个电阻,如图2。哪有一个电容就能工作的高通滤波器?
  也许某些隔直电路看起来只有一个电容,那是因为电容后面的负载本身有一定的输入等效电阻。如果后面是运放的高阻输入端,仅仅用一个电容就是错误的设计了。这种电路,不仅无法隔直,而且运放的输入偏置电流在电容上逐渐积分,最终会导致电容两端积累过高的电压致使运放输入电压超出正常的共模输入范围。
  因此,有人把这个电阻的作用解释为“直流泄放电阻”,当然不能算错。但这种理解仍有隔靴搔痒的感觉,最根本的原因就是:这个电阻是高通滤波器的两个必要元件之一!即使后面的电路绝对没有偏置电流,这个电阻仍然不能少。如果后面的运放没有偏置电流,也没有输入电阻,这个电阻就变成了电容C1与运放输入电容Ci分压的电路。由于C1>>Ci,在上电过程中,输入电平通过C1对Ci充电,将会有运放的输入电压IN1~IN。显然,直流信号通过了电容C1,根本没发生什么“隔直”事件!
