一个有意思的超简单FM无线话筒

发布时间:2015-11-27 11:54    发布者:designapp
关键词: 三极管 , 电路
  本文来自于《200个三极管电路集锦》,我觉得这篇比较有趣,居然不用MIC做***,所以摘录一下和大家分享。PS,由于敏感词原因,标题BUG只能翻译成无线话筒了。

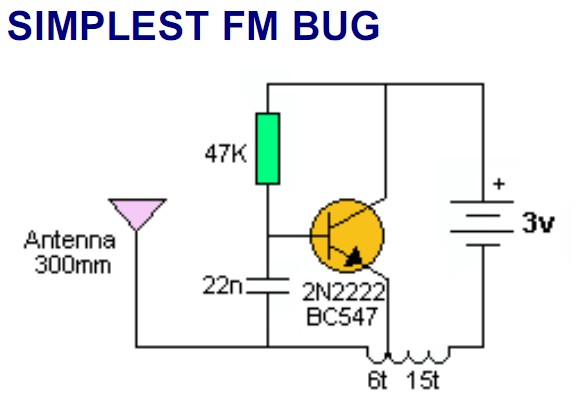

  这是电路图,确实很简单哦

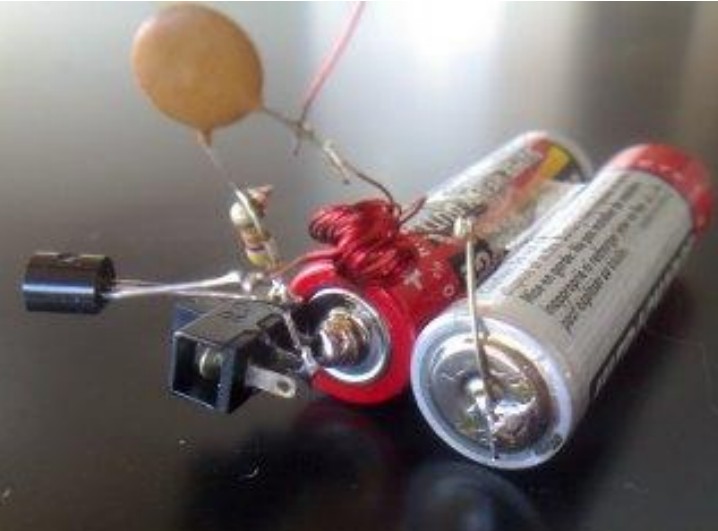

  这是实物照片



  正文我翻译如下,看看意思,有错误还望海涵:
  这个电路是你能拿到的最简单的FM发射电路(译者:其实我见过更简单的),它没有麦克风但是线圈可以起到麦克风的作用——通过感应桌面的震动来拾取室内的声音。
  这个电路没有调节频率的装置,其他的电路通常有“调谐电路”或“槽电路”(原文:TANK CIRCUIT)来决定频率,这个电路可没有这个功能。
  发射管通过47k的电阻导通并且在15T的线圈上产生一个脉冲,这个线圈产生的磁场在6T的线圈上感应出脉冲,通过22n的电容加到发射管的基极上,这个脉冲就这样被放大,电路因此开始振荡工作。
  发射频率是由6T的线圈决定的,把线圈压紧一些,频率就会降低,这个电路发射频率大约是90MHz,它的覆盖范围小的可怜(译者:我估计在30米),耗电约16mA,线圈是使用0.5mm的导线在3mm的钻头上绕成的(译者:看照片原作者绕的那可是相当难看。。。)。
