内置DSP,回声消除,噪音抑制全双工通话芯片—ATH8809

[复制链接]
发表于 2015-11-23 17:13:45 | 显示全部楼层 |阅读模式
关键词: 消回音 , 安防监控 , 全双工通话 , 楼宇对讲 , ATH8809
一, 概述
  ATH8809 是一款基于DSP 独特高效的算法,而具备消除回声,压制噪音功能的芯片,它可以有效解决各类数字通讯产品上免提通话中的回声、啸叫问题,以及环境背景噪音,在合理的结构设计上可以达到优异的全双工通话效果。
ATH8809 应用设计比较简单方便,外围也比较简洁,可以很好的接载各类通讯设备,并具有多种工作模式, 在最简工作模式下,能很快的完成产品的设计应用。
二, 特点
1, 内置硬件加速语音处理单元。
2, 包含3路模数转换单元(ADC
3, 包含2路数模转换单元(DAC)
4, 内含RAM和ROM单元
5, 内部设计有外接麦克风放大单元,并增益可调节.
6, 具有I2C 数据接口.
7, 功耗低,ATH8809 整体电流在10-15MA.

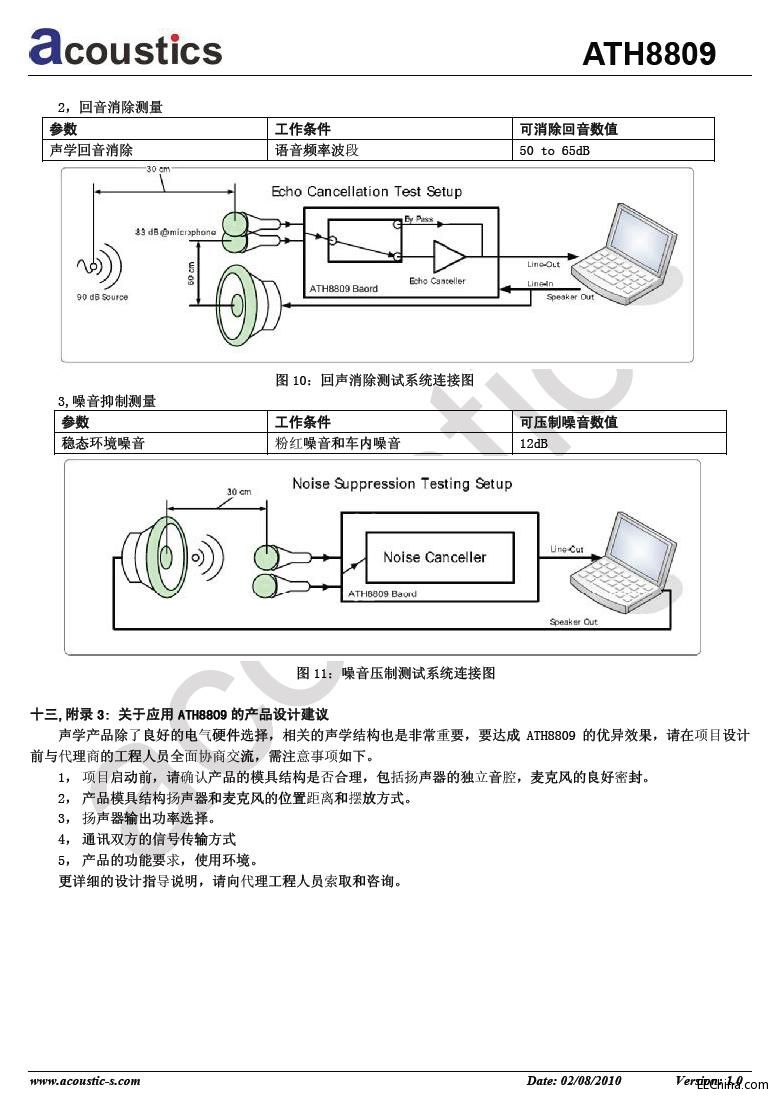

8, 优异的非线性回音消除功能(AEC),通讯中72DB 的回音可完全消除.
9, 具有环境噪音压制功能,可针对25DB的稳态噪音进行压制,增强通话识别度.
10, 支持良好的全双工方式通话.
11, 差分方式的I/O接口,可以更好的降低射频干扰和增强抗干扰能力.
12, 支持双麦克风工作.
13, 具有音频动态范围控制(DRC),可以更好实现语音的还原度.
14, 超宽回音消除延时,范围为64-120MS
15, 麦克风(MIC_IN)和线路输入(LINE_IN)具有可编程增益方式,范围为2DB+26DB
16, 线路输出(LINE_OUT)和音频输出(SPK_OUT)具有编程增益方式,范围29DB+2DB

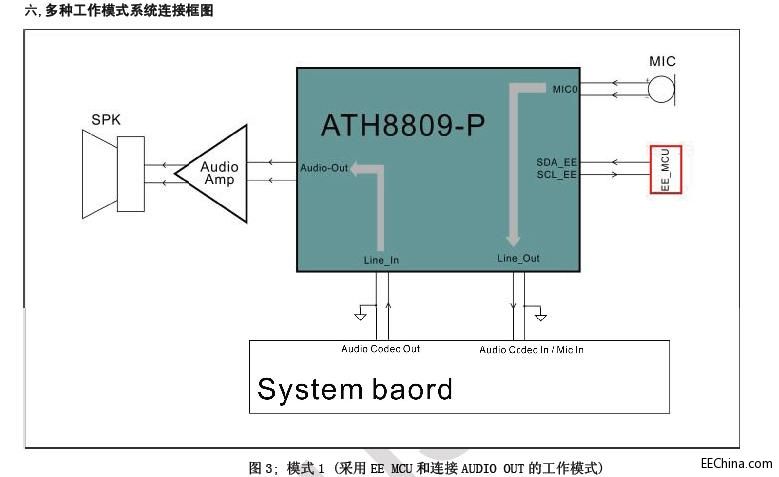

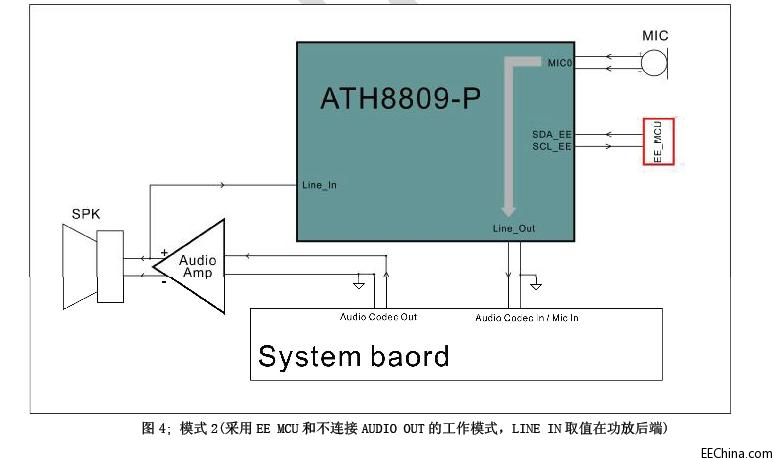

17, 具有多种工作模式,通过改动芯片配置脚位可以简单快捷的完成配置.
18, 支持两种外部时钟频率4.096M和13M(采用无源晶体)

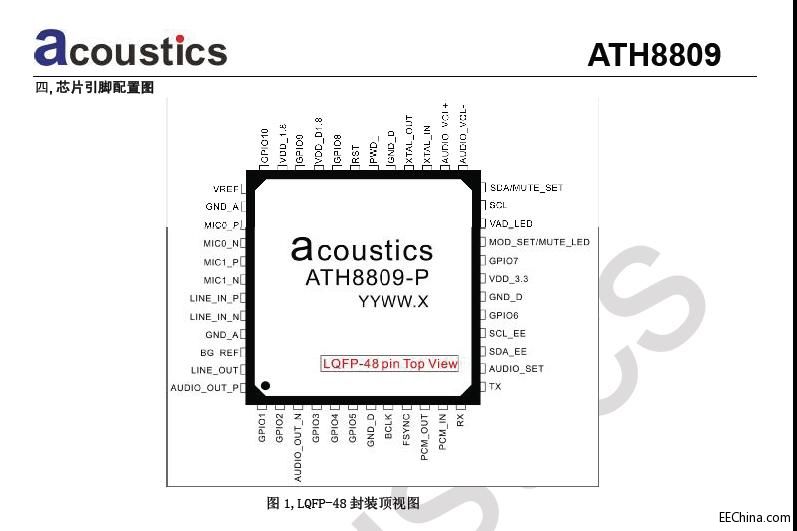

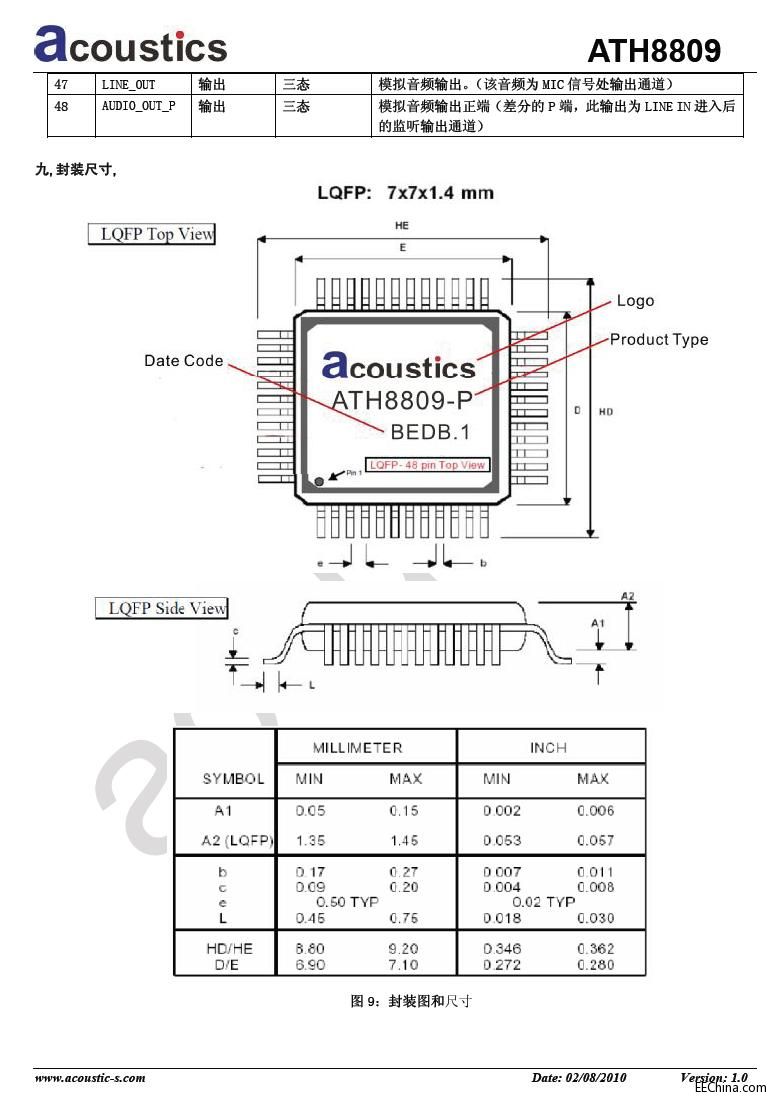

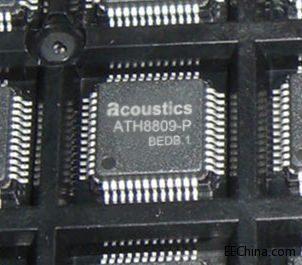

19, ATH8809 芯片封装为LQFP-48.
11.JPG 99.JPG 22.JPG 199.JPG 77.JPG 88.JPG 33.JPG 44.JPG 55.JPG 66.JPG
三,应用范围
1,车载蓝牙通话系统
2,企业会议系统
3,可视门禁/门铃对讲系统
4,网络安防监控对讲系统
5,远程多媒体教育通话系统
6,电梯呼叫报警系统
7,银行客服通话系统
8.车载语音识别智能设备
9,智能家居免提通话对讲
10,停车场/公共场所的门卡,自助服务系统的通话对讲
11,家用带通话IP CAMERA 及卡片监护通话产品
12,老人,小孩,宠物监护仪器产品
13,监狱/医院呼叫服务通话系统
