安防监控，智能家居，楼宇对讲等通话产品中的消除回声和环境噪音模块-A-09模块
发布时间：2015-11-23 17:10
发布者：宏芯佳
|
一 产品概述： A-09 是一款语音处理模块，针对通话产品中的回声和环境噪音问题可以得到很好的解决。 A-09 模块采用了内置专业声学技术的DSP 单元ATH8809 ，并配合针对性的算法参数，可提供完善高效的高品质语音传输解决方案。 A-09 模块为免驱方式，无需系统软件调试，只需要按连接说明，把模块接入产品系统，即可快捷解决产品的通话回声，及环境噪音干扰问题。
二 应用领域 主要应用在采用以太网，WIFI，蓝牙，电话线，2.4G 等数字传输方式的通话产品，能方便的与各类系统连接。 ※ 可视对讲门铃，智能家居通产品。 ※ 老人、小孩监控，监护仪对讲设备。 ※ 网络免提通话系统。 ※ 智能小区，别墅门禁对讲系统。 ※ 电梯、企业写字楼、生产车间等广播对讲系统。 ※ 智能多媒体教育通话产品。 ※ 免提通话平板电脑。 ※ 蓝牙通话音响，耳麦产品。 ※ 企业多方会议免提通话系统。 ※ 车载智能通话系统 三 外形框图

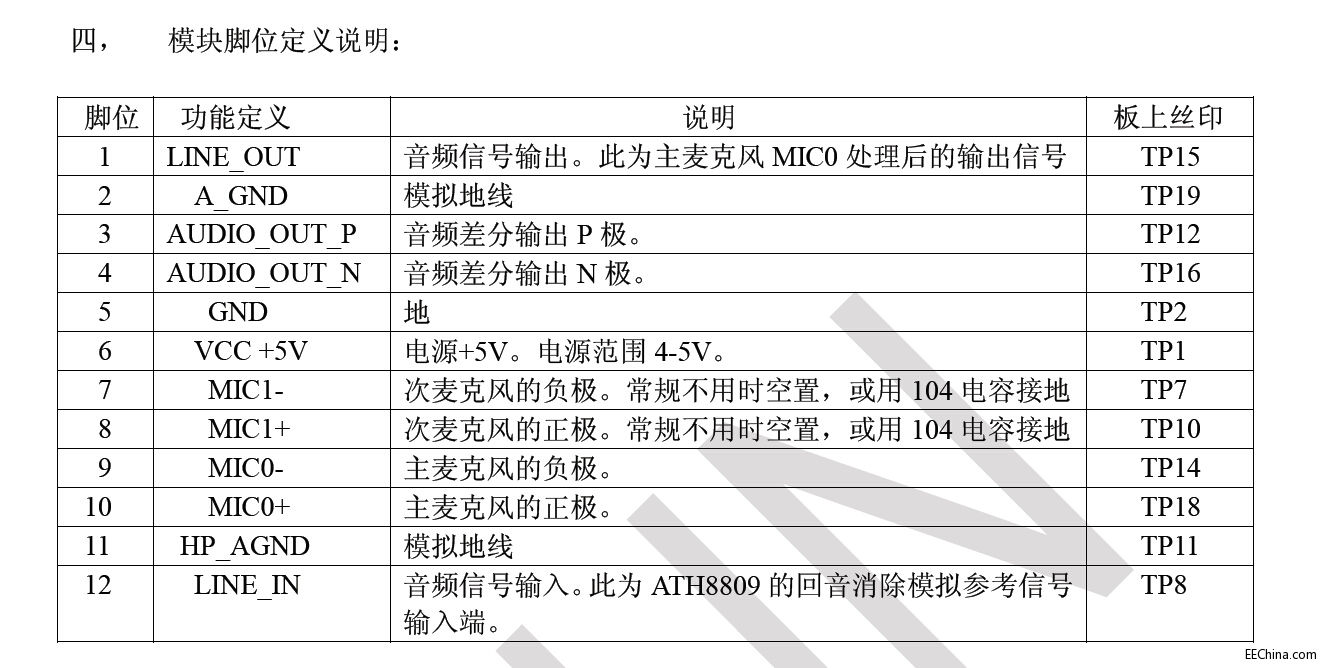

四 模块脚位定义说明：

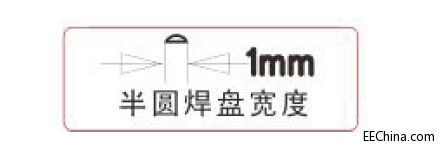

五 模块尺寸规格

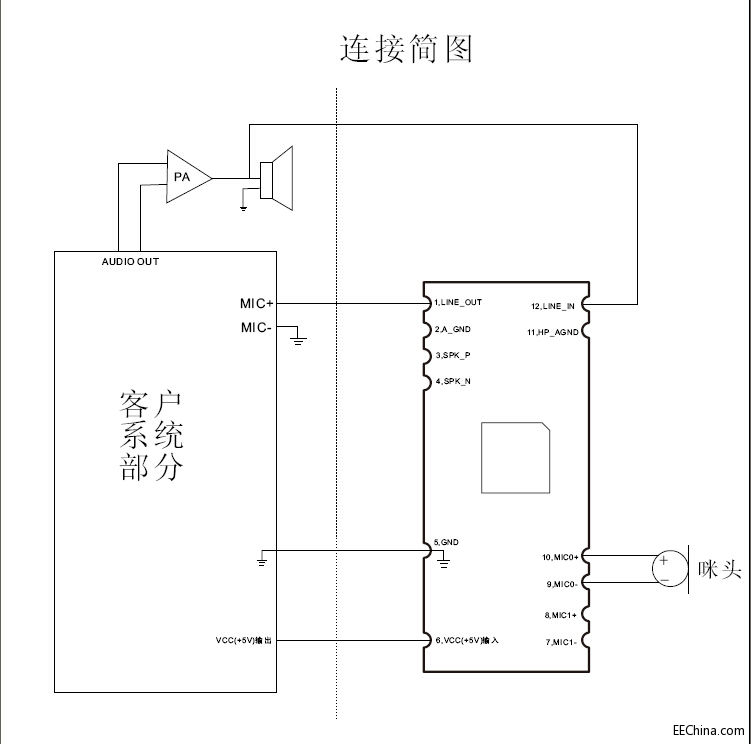

六 设计应用说明。 1， 模块工作条件，PIN 脚5，6 为模块的供电脚，其中6 脚电压范围为4-5V。 2， 如只是常规消除回声及噪音压制，则只用一个主麦克风MIC0即可满足应用。另一个 次麦克风MIC1可不接。 3， 模块支持双麦克风模式，但工作中，次麦克风MIC1仅作为拾取环境音的作用，不会 从LINE OUT输出信号。 4， 主麦克风MIC0可采用普通驻极体电容麦克风，灵敏度方面无特别要求，一般参考是 -40DB— -42DB，模块内部并有麦克风增益可调节。主麦克风的信号经过回声处理和噪音 压制后，从模块的LINE OUT输出，可以直接连接到设备系统MIC 输入端。 5， PIN 12 脚为LINE IN，是该模块回声消除的参考信号输入端，此信号连接到设备系统 的功放输出或功放输出端。 6， 模块的3，4 脚为模拟音频差分输出端，此信号为12 脚的LINE IN 经过ATH8809内 部处理后的输出，可做为通话的监听作用。该输出端输出幅度在800VPP-1200VPP 之间， 可驱动32R 以上阻抗的耳机，如需要驱动更大负载喇叭，须在模块后端增加功放芯片。 7， 模块的输出音频幅度比较大，需要注意与后端设备MIC 输入的阻抗匹配，如果这个 匹配不好，会出现声音削顶失真，及断续现象，这个时候可以串联和并联一些阻容件进行 匹配调试。 8， ATH8809的采样率为8KHZ，当产品需要播放音乐功能时，连接方式则需要变更， 把模块的3、4 脚悬空，并按第5 条描述把参考信号连接到模块的12 脚LINE IN 部位即 可。 9， 该模块内部程序参数为一组通用参数，兼顾所有功能。如需要达到完全匹配设备的工 作环境条件，可与工程相关人员沟通确认设备工作状态和结构情况，以达到最大的完善。
|
