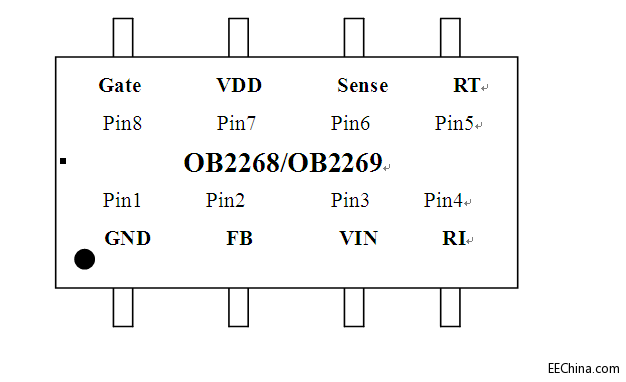

昂宝OB2268、OB2269 恒压适配器脚位分析 昂宝 驱动QQ 2892715427   50-120W
Pin 1  - GND

GND: 需要將此Pin接到GND

Pin 2 – FB(迴授)

FB: 迴授輸入腳位

1) 透過Photo Coupler來決定增加或減少Ton時間,而維持二次側輸出電壓的穩定.

2) FB: 電壓在1.6~2V時 會進入Burst Mode

      電壓在2~5.2V時 是一般工作電壓

Pin 3 – VIN

由DC高壓接一啟動電阻(2MΩ, 1/8Watt)做第一次啟動訊號. 也對於OCP的斜率做補償動作.

Pin 4 – RI

RI : 設定PWM IC工作頻率的外接腳位.

SwitchingFreq.是外部控制方式, RI透過一電阻接到GND, 就可以決定PWM IC的工作頻率.

1) RI建議阻值: 50KΩ~250KΩ

Ex: 當RI = 100KΩ

Fosc =6500/RI = 6500/100 = 65KHz

阻值: 50KΩ~250KΩ, 即PWM IC建議的工作頻率在26KHz~130KHz這範圍

2) Burst mode的頻率跟PWM IC的工作頻率有關

Ex: Fosc = 65KHz ; Burst mode freq.=22KHz

   Fosc = 50KHz ; Burst modefreq.=17KHz

Pin 5 – RT

RT: 溫度偵測腳位

透過NTC Resistor(負溫度係數電阻)接到GND, 就構成溫度偵測迴路.

1) RT一般的工作電壓是高於 1.165V

2) OTP: 當低於1.015時(環境溫度變高),會進入 OTP 保護模式,是以 Auto-recovery方式.

Pin 6 – Sense

Sense: 電流偵測腳位

此腳位接於MOSFET與Current sensor之間.

1) Sense一般的工作電壓需控制在0~0.85V

2) OCP: 若是工作電壓超過0.86V就會觸發OCP 保護模式, 以Auto-recovery方式.

Pin 7 – VDD

VDD: 維持PWM IC正常工作的電源輸入腳位.第一次start up建議是高於18V後開始工作.

1) 一般工作電壓是: 11.5~22.5V.

2) OVP: 當VDD電壓超過23.5V就會進入OVP保護模式,是以 Auto-Recovery方式.

3) UVLO : 當VDD電壓低於11.5V就會進入UVLO保護模式,以 Auto-Recovery方式.

Pin 8 – Gate

Gate: 脈波輸出腳位,用來控制MOSFET的開關動作.

1)脈波的寬度變化因迴授腳位

(Pin2)電壓位準而增加或減少.

2) Gate有一內建clamp功能使得Gate輸出最大不會超過18V.

3) 一般Gate輸出 : 11V (High)

                  0.3V(Low)

                  Io = 20mA

目前Gate的驅動能力約可以推100W左右的產品.
