电源的输出纹波噪声究竟该取多少才合适？
发布时间：2015-11-18 10:39
发布者：designapp
|

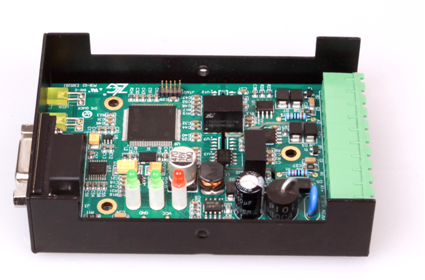

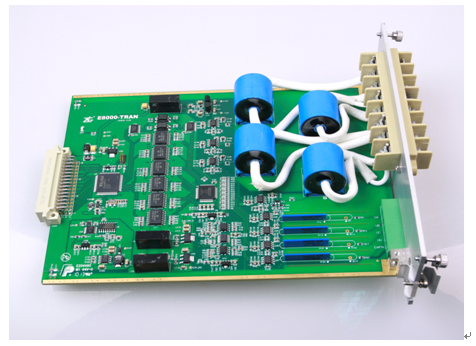

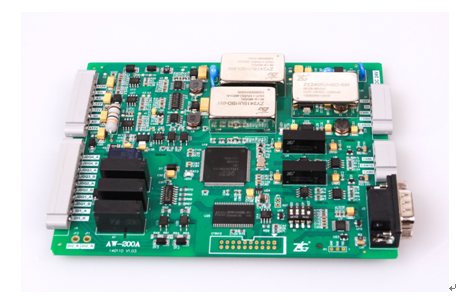

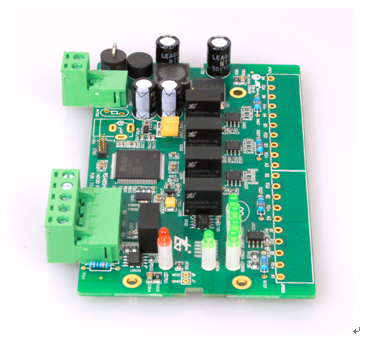

在设计或应用电源时，大家都会关心电源的输出纹波噪声，但取多少合适呢?若要求放宽了，纹波噪声过大，电路不能正常工作，还费时间调试修改。要求高了，自然滤波器的成本上升，且可能变成是杀鸡用牛刀式的过度设计。 下面根据一些常规的应用，推荐一些能容忍纹波噪声的值，可做一些参考: 1、 普通的数字I/O隔离：电源的纹波噪声容限比较大，100mV左右都没问题;  图1 IO隔离 2、继电器输出、光耦输出的电源隔离：跟数字I/O类似，可容忍达100mV的纹波噪声; 3、工业通讯端口的供电：像RS-232、RS-485、CAN等总线型的电源隔离，本身是数字信号，想RS-485、CAN还是差分形式传输，对电源的纹波噪声不那么敏感，电源的纹波噪声一般控制在75mV左右即可;  图2 工业通讯电源隔离 4、后级带线性调整器电源电路：类似于致远电子生产的LM7805的线性调整器，内部带负反馈系统，对电源的纹波噪声有一定的衰减能力，故后级带线性调整器的电源电路，纹波噪声控制在75mV左右一般能满足要求。 5、低速、低精度的数据采集系统：对精度和速度要求不高，纹波噪声控制在50mV一般都能满足数据采集的需求;  图3 低速数据采集 6、给低压CPU供电的电源：像类似于1.2V、0.8V的CPU供电系统，对电源的纹波噪声比较敏感，纹波噪声大时容易影响CPU的正常工作，甚至烧坏CPU，一般要求控制在30mV以内; 7、高速、高精度数据采集系统：对精度和速度都有较高要求，对电源的纹波噪声及其敏感，除要求电源的纹波噪声小外，还需选用一些高精度、共模和电源抑制比大的运放来配合，电源的纹波噪声一般都需控制在10mV以内。  图4 高精度数据采集隔离 |
