关于变电站，你知道多少？
发布时间：2015-11-17 14:19
发布者：designapp
|

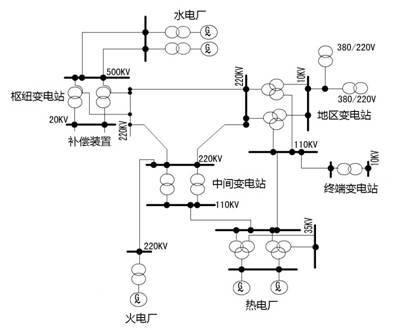

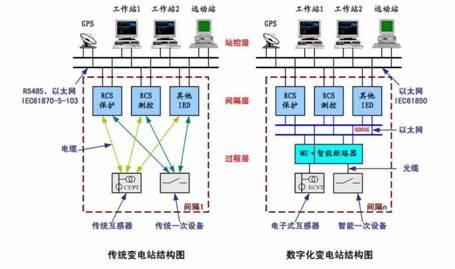

行走在城市的大街小巷，我们经常能够看到形形色色的变电站，你对它又知道多少呢? 一、变电站 变电站，改变电压的场所。为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成，主要设备是开关和变压器。变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。 二、变电站分类 变电站按照不同的属性可以有多种不同的分类。 1.按照变电站在电力系统中的地位和作用可划分为4类，如图-1所示。 (1)枢纽变电站 位于电力系统的枢纽点，电压等级一般为220kV、330kV(仅西北电网)和500kV，联系多个电源，出线回路多，形成环网，变电容量大，全站停电后将大面积停电或系统解列，所以其对电力系统的稳定和可靠性起着重要作用。 (2)中间变电站 位于系统主干环行线路或系统主要干线的接口处，电压等级一般为330～220KV，汇集2～3个电源和若干线路，高压侧以穿越功率为主，同时降压向地区用户供电。 (3)地区变电站 地区变电站是一个地区和一个中、小城市的主要变电站，地区二次变电站由地区一次变电站受电，直接向本地区负荷供电，电压等级一般为220KV，全站停电后将造成该地区或城市供电的紊乱。 (4)终端变电站 位于配电线路的终端，接近负荷处，高压侧10～110KV引入线，经降压后向用户供电。  图1 2.根据变压器的使用功能划分为2类： (1)升压变电站 升压变电站是把低电压变为高电压的变电站，例如在发电厂需要将发电机出口电压升高至系统电压，就是升压变电站。 (2)降压变电站 与升压变电站相反，是把高电压变为低电压的变电站，在电力系统中，大多数的变电站是降压变电站。 3.按照值班方式划分为2类： (1)有人值班变电站 大容量、重要的变电站大都采用有人值班变电站。 (2)无人值班变电站 无人值班变电站的测量监视与控制操作都由调度中心进行遥测遥控，变电站内不设值班人员。 4.按照内部实现原理划分为2类： (1)传统变电站 传统变电站是其信息采集来源于常规的电磁、电容式互感器(TA/TV)，其二次设备多半是依赖足够多的电缆，再加以空触点的利用，以模拟信号为载体进行信息交换的变电站。该类变电站，设备之间相对独立，缺乏整体的协调和功能优化，输入信息不能共享，接线比较复杂，系统扩展难度大。 (2)数字化变电站 数字化变电站是由智能化一次设备(电子式互感器、智能化开关等)和网络化的二次设备分层(过程层、间隔层、站控层)构建，建立在IEC61850通信规范基础上，能够实现变电站传输和处理信息全数字化，站内智能电气设备间信息共享和互操作的现代化变电站。  图2 三、变电站的发展趋势 近年来，随着数字化技术的不断进步和IEC61850标准在国内的推广应用，基于IEC61850的数字化变电站成为国内新建变电站的标准，据行业内的分析报告显示，每年都有上千座35 kV及以上等级的新建变电站投入运行;传统的变电站也将逐步更新并将被取代。 数字化变电站具有全站信息数字化、通信平台网络化、信息共享标准化、高级应用互动化等重要特征;同时，数字化变电站对电气设备行业影响巨大，将导致二次设备行业、互感器行业甚至开关行业的洗牌，并且以IEC61850为纽带将促进一次设备和二次设备企业的相互合作与渗透。 周立功致远电子研发生产的DT6000系列智能变电站光数字测试仪是基于IEC61850的便携式手持测试仪，它对智能变电站过程层和间隔层的网络通讯协议(IEC61850-9-1、IEC61850-9-2、IEC60044-7/8、GOOSE、IEEE1588)进行实时解析和监视，并分析其中传输的遥测遥信量数据，同时兼具各种保护测试、录波分析等功能。它以直观的方式显示分析结果：如电压电流的有效值、相角、谐波、功率等电能量分析;开关状态及动作时间分析;时间同步的对时分析;光信号的光功率分析，是变电站日常维护、检测、调试过程层和间隔层设备运行状况的必备工具，图-3为使用DT6000S在现场测试。  图3 |
